挤出成型用异型材支撑结构件设计

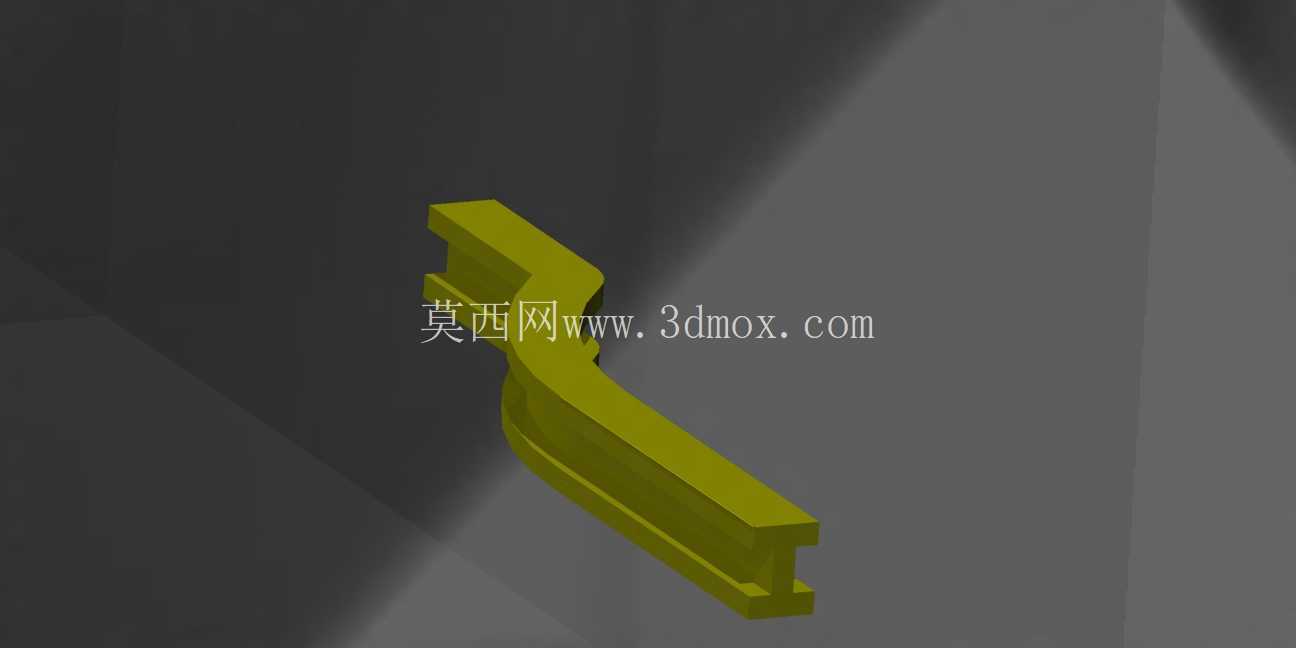

　　在塑料挤出成型生产线的定型与冷却工位，这类带弧形过渡的长条形支撑结构件是保证型材截面精度的核心工装配件之一，日常生产中主要承担挤出胚料的侧向承托、定型段导向作用，避免高温软化的胚料在牵引过程中出现下垂、截面变形、边缘塌角等常见缺陷。从结构设计逻辑来看，该零件采用对称工字形截面作为主体承载结构，上下翼缘的宽度经过反复校核，既保证了与定型台安装槽的配合间隙控制在0.02mm以内，避免安装后出现窜动，又能留出足够的接触面积承托挤出胚料，不会因接触压强过大在软化的塑料表面留下压痕。中间的弧形过渡段并非装饰性设计，而是匹配对应挤出型材的侧边弧度，弧度公差控制在IT7级，确保胚料经过时能完全贴合支撑面，不会出现局部悬空导致的冷却不均问题。

　　零件整体采用等壁厚设计，壁厚均匀控制在4mm，既避免了加工过程中因材料去除量不均导致的应力变形，也能在长期接触120℃左右的高温挤出胚料时，不会因热胀冷缩出现尺寸偏移，适配连续化生产的长时间运行需求。从安装边界来看，零件总长度适配常规600mm长的定型段工位，两端设计有15°的导入倒角，避免胚料进入支撑位时被棱边刮伤表面，安装孔位采用腰型孔设计，可根据不同挤出型材的截面尺寸调整前后安装位置，适配多规格产品的快速换产需求，不需要重新加工安装位就能完成工位调整，能有效减少换产调试的时间成本。在实际生产场景中，这类支撑件通常成对安装在挤出模具出口的两侧，配合上下定型块共同完成型材的初定型，零件表面经过抛光处理，粗糙度达到Ra0.8，减少与高温塑料的摩擦阻力，避免牵引过程中出现阻力波动导致的型材长度方向壁厚不均问题。设计时特意规避了直角棱边结构，所有转角处都做了R1.5的圆角过渡，一方面减少应力集中，避免零件在长期受热、受振动的工况下出现开裂，另一方面也防止锐角刮伤操作工人的手部，符合生产工位的安全设计要求。

　　从材料适配角度，该结构件既可以采用45号钢经调质处理后表面镀硬铬制作，用于高填充改性塑料的挤出生产，耐磨性能满足连续8000小时生产的磨损量要求；也可以采用聚四氟乙烯材质加工，用于透明PVC、PMMA等对表面质量要求极高的型材生产，不会在型材表面留下金属刮痕。不同于常规的标准型材支撑件，该结构的弧形段曲率是针对特定截面的异型材设计，在建模过程中需要先匹配挤出模具的出口截面轮廓，再反向推导支撑面的弧度，确保胚料从模具挤出后能平滑过渡到支撑件上，不会出现截面突变导致的内应力残留，减少后续型材使用过程中出现翘曲变形的概率。

　　零件的工字形腹板位置做了局部加厚处理，对应安装螺栓的压紧位置，避免拧紧螺栓时零件出现局部变形导致支撑面弧度偏移，同时腹板上预留了两个直径5mm的通气孔，用于定型过程中压缩空气的导通，配合风冷系统对型材侧边进行快速冷却，缩短定型等待时间，提升生产线的运行速度。在实际调试过程中，这类支撑件的安装高度需要与模具出口中心高保持±0.01mm的同轴度，因此建模时特意在零件侧面设计了基准找正平面，方便现场安装时用百分表快速找正，不需要反复试凑调整位置，能大幅缩短新模上线的调试周期。
