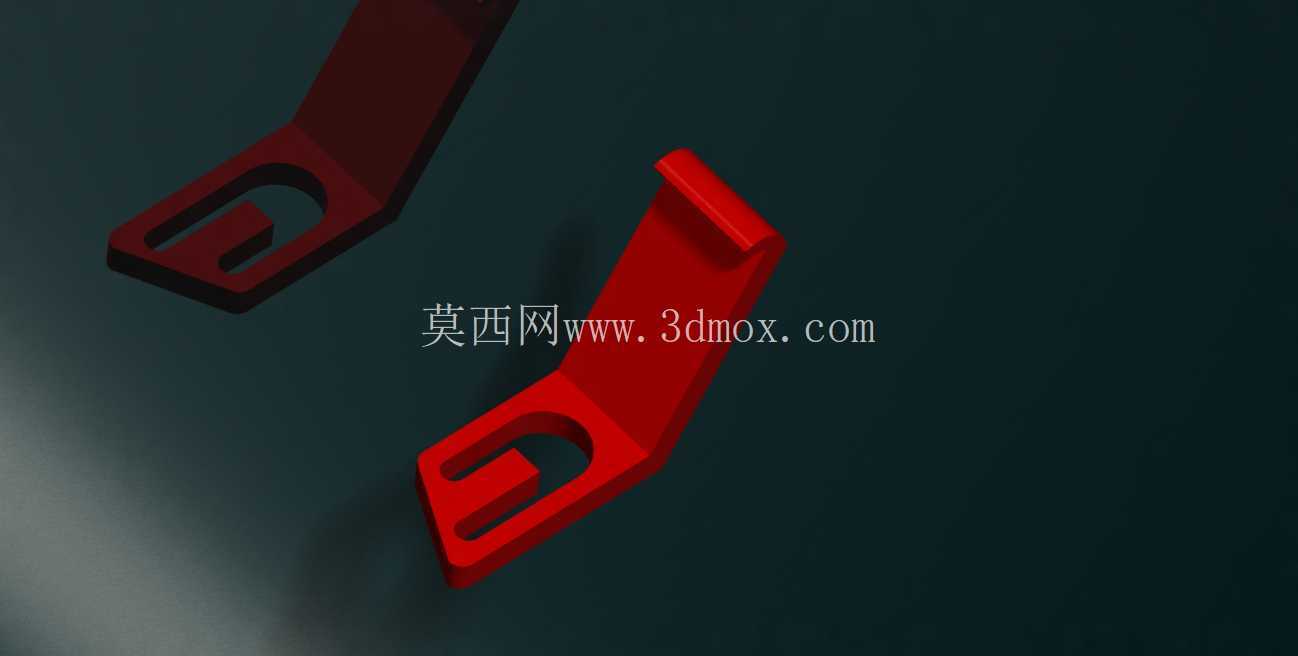

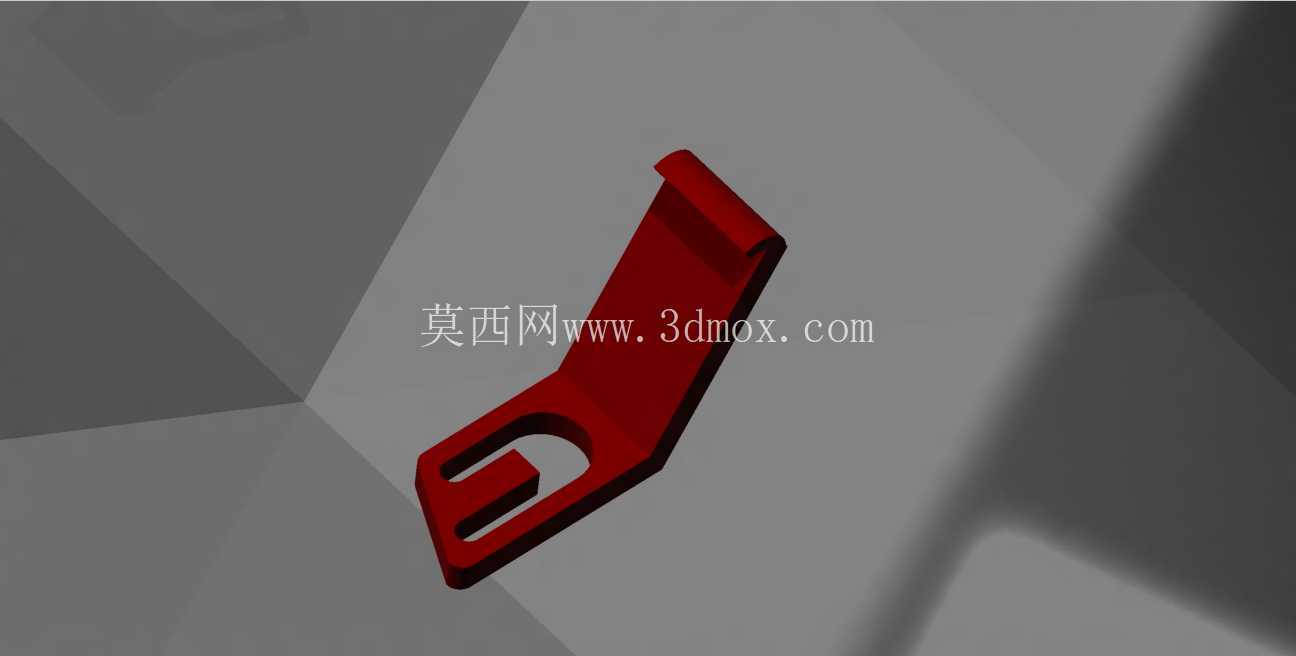

基准平面练习用红色异形折弯支架结构

项目分类:通用五金配件 发布时间:2025-01-05 ID:877736
  • 基准平面练习用红色异形折弯支架结构
  • 基准平面练习用红色异形折弯支架结构

  从结构设计逻辑来看,这个构件的核心设计难点不在于折弯成型本身,而在于初始基准平面的选择——很多新手建模时容易直接以零件底面作为第一基准,忽略了折弯段上表面与卡槽中心的位置度要求,实际生产中如果基准选错,后续折弯工序的定位偏差会直接导致卡槽与配合件无法对齐,出现装配卡滞的问题。整个构件采用等壁厚钣金折弯工艺成型,壁厚选取常规1.5mm冷轧钢板参数,竖直折弯段高度控制在45mm,水平安装段长度为62mm,整体外轮廓边界不超过70mm50mm20mm的安装空间,不会占用过多设备内部的排布空间。在机械设计入门实操训练环节,这类带镂空槽的折弯异形支架,是新手掌握基准平面创建逻辑的典型练习载体,很多刚接触三维建模的从业者,最初对基准偏移、参考对齐的认知,都是从这类看似简单的小构件开始打磨的。实际工业场景里,这类带单侧镂空卡槽的折弯件,常作为小型设备内部的线缆理线支架、轻载传感器的安装支座,或是工装夹具上的快速定位挂扣使用,因为结构简单、成型难度低,在低压电控柜内部布线、小型输送线的侧边附件固定场景里十分常见。水平段上的G型镂空卡槽是核心功能结构,卡槽开口宽度设计为8mm,刚好适配常规M6规格的螺栓挂装,卡槽末端做了R3的圆弧过渡,避免应力集中导致的挂装断裂,同时卡槽中心距离折弯边的距离为18mm,这个尺寸是经过配合校核的,能保证挂装后相邻构件之间预留3mm的安全间隙,不会出现运行干涉。竖直折弯段的顶端做了1mm的45度倒角,一方面是去除钣金冲裁后的锋利毛边,避免装配时划伤操作人员,另一方面也能在挂装配合件时起到导向作用,让配合件能顺着倒角滑入卡槽位置,降低装配对位的难度。

  建模过程中,首先要确立三个互相垂直的基准平面作为设计原点,第一基准选水平安装段的底面,作为整个零件的安装贴合面,所有Z向尺寸都从这个面开始标注;第二基准选零件的对称中心面,控制卡槽的左右位置度,保证卡槽中心与零件中心重合,避免挂装后出现偏载;第三基准选折弯段的外侧竖直面,控制水平方向的安装定位尺寸。很多新手练习时容易犯的错误是先画草图再生成基准,导致后续修改尺寸时基准跟着特征偏移,出现特征父子关系混乱的问题,而正确的建模逻辑应该是先锁定三个核心基准,再基于基准去绘制草图、添加薄壁特征、执行折弯命令,最后做倒角和镂空切除,这样不管后续怎么调整壁厚、折弯高度或者卡槽尺寸,整个零件的定位基准都不会发生偏移,修改效率能提升60%以上。

  从实际安装边界来看,这个支架的水平段上预留了两个直径4.2mm的安装孔,孔中心距为32mm,适配M4的自攻螺丝或者抽芯铆钉固定,安装孔距离零件侧边的距离为6mm,满足钣金件安装孔的边距要求,不会出现固定时孔边开裂的问题。折弯处的内R角设计为0.8mm,和所选板材的壁厚匹配,折弯时不会出现外侧拉裂、内侧起皱的工艺缺陷,适合常规数控折弯机批量加工,不需要定制特殊的折弯模具,加工成本能控制在很低的水平。另外,零件表面的红色涂装不是随意选择的,在设备内部,红色标识的构件一般是需要定期检查、频繁拆装的维护点,用这个颜色的支架固定需要经常调整的传感器或者线缆,能让运维人员快速找到维护位置,减少设备停机排查的时间。

  从结构强度校核的角度看,这个支架的竖直段虽然是薄壁结构,但因为侧边没有多余的减重缺口,整体抗侧弯刚度能满足5kg以内的静载挂装需求,完全覆盖小型传感器、轻量线缆的承重要求,不会出现长期使用后折弯变形的问题。很多人觉得这类练习件没有实际工程价值,但实际上所有复杂的钣金结构、装配体设计,核心的基准选择、尺寸标注、工艺适配逻辑,都是从这类简单零件的练习里积累出来的,把这类小构件的基准逻辑、工艺细节摸透,后续做复杂的设备外壳、大型工装支架时,才不会出现基准混乱、工艺无法落地的问题。
