变径异形曲面柱体结构练习构件

　　做机械结构设计的从业者大多有体会，扫掠类特征是三维建模里最考验空间轮廓把控能力的模块之一，很多刚接触三维建模的技术人员，往往在处理多段变径、轮廓连续过渡的扫掠特征时容易出现截面畸变、曲面褶皱、实体无法生成的问题，这个练习构件就是针对这类痛点设计的实操训练载体。从实际工程场景来看，这类连续变径的柱体结构并非凭空设计的几何玩具，在流体输送管路的异形过渡段、线缆防护的柔性护套接头、工业设备的异形操作手柄、除尘通风系统的变径风管连接段里，都能找到类似的结构逻辑——核心是实现不同直径段的平滑连续过渡，避免截面突变带来的应力集中、流体阻力陡增或者握持硌手的问题。

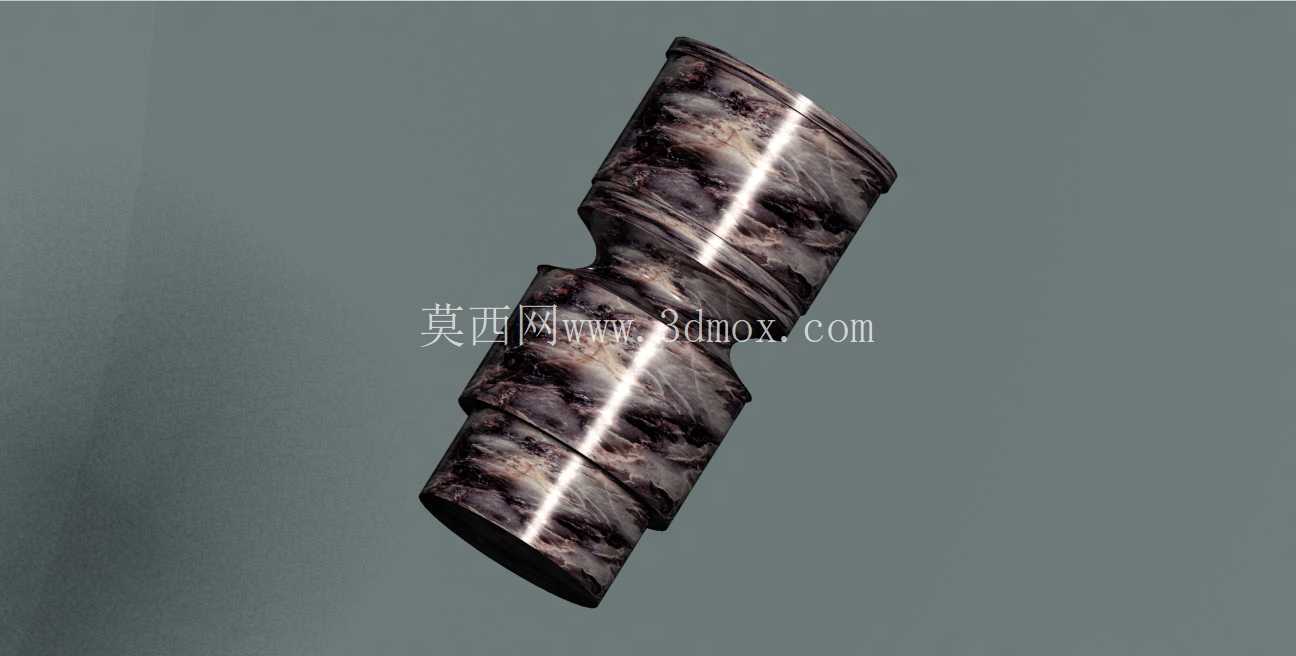

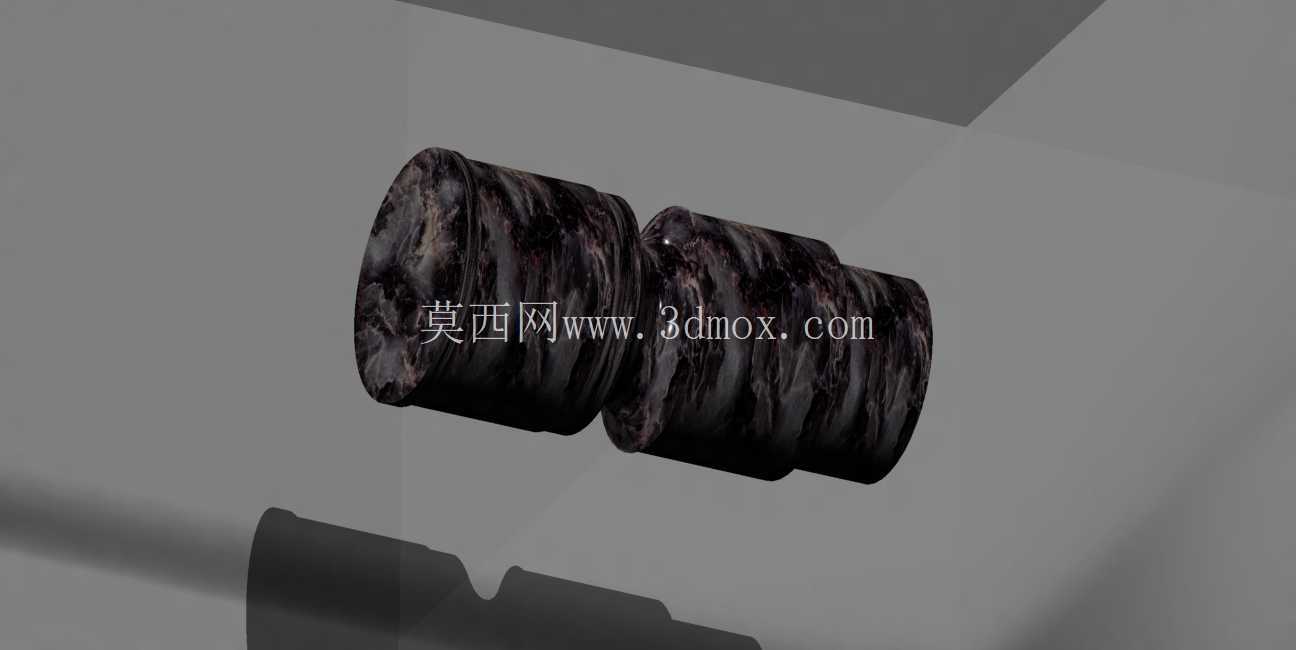

　　这个构件的整体轮廓由三段不同直径的圆柱段通过双曲面平滑衔接而成，没有尖锐的棱边过渡，所有衔接位置的曲率都是连续变化的，建模过程中需要先搭建扫掠路径，路径本身是带轻微偏斜角度的直线段组合，并非完全同轴的直柱，这就要求在绘制扫掠截面的时候，必须严格约束截面与路径的垂直关系，同时控制每个变径位置的截面直径渐变节奏，要是直接用多段圆柱拼接再做圆角过渡，很容易在衔接位置出现G0连续的硬边，达不到曲面顺滑的要求，这也是很多新手做这类结构最容易踩的坑。

　　从安装边界来看，这个构件的两端都是平整的圆形端面，端面直径统一，方便和同直径的标准管路、基座做对接安装，整体长度和最大外径的比例控制在2:1左右，不会因为长径比过大导致扫掠过程中出现截面扭转，也不会因为长度过短没法体现变径过渡的设计细节。实际建模练习的时候，需要先梳理清楚路径的分段节点，在每个变径的拐点位置设置对应的截面轮廓，通过引导线控制截面的缩放节奏，不能直接用单一截面沿路径扫掠，否则做不出中间收窄、两端扩径的效果。

　　这类结构的实际用途里，最常见的就是设备操作手柄，比如手持式打磨工具、工业焊枪的握持段，采用这种多段变径的曲面结构，刚好贴合人手握持时的指关节弧度，长时间操作不容易产生疲劳，同时曲面连续的结构也不会在受力时出现应力集中点，比直圆柱手柄的抗弯折性能提升不少。另外在流体管路应用场景里，这种平滑变径的结构相比突然缩径的接头，能减少30%以上的局部流阻，降低管路内的紊流产生概率，在输送含颗粒的流体介质时，也不容易在变径位置出现物料堆积堵塞的问题。

　　设计这类结构的时候，还要考虑加工工艺的可行性，如果是采用机加工方式制作，曲面部分的走刀路径需要和建模时的扫掠曲率保持一致，不能出现曲率反向的拐点，否则加工时会出现刀具啃伤工件的问题；如果是采用注塑工艺生产，还要控制拔模角度，虽然这个练习构件没有设置拔模斜度，但实际量产的时候，需要在扫掠路径上叠加统一的拔模角度，保证开模时能顺利脱模。很多初学者在做扫掠练习的时候，往往只关注外形是否相似，忽略了结构的工艺合理性，比如在变径位置出现曲率突变，或者截面轮廓出现自相交，这些问题在实际生产中都是会直接导致零件报废的硬伤。

　　从建模逻辑来说，做这个构件的第一步不是直接上手画路径，而是先确定两端的安装基准面，明确两个端面的相对位置和倾斜角度，再根据握持或者流体过渡的需求，确定中间收窄段的最小直径和位置，之后再搭建连接三个截面的引导线，引导线的曲率要顺滑，不能出现突兀的折角，最后用扫掠命令生成实体之后，还要检查整个曲面的高斯曲率分布，确保没有曲率突变的区域，整个实体的壁厚均匀，不会出现局部过薄或者过厚的问题。

　　这类练习构件虽然结构看起来不复杂，但涵盖了三维建模里基准搭建、截面约束、引导线控制、曲面质量检查等多个核心技能点，把这个结构练熟之后，再处理实际工程里的异形管路、握持手柄、变径接头这类零件，就不会出现特征生成失败、曲面质量不达标的问题，能大幅提升复杂结构的建模效率，减少后续工程图输出、工艺对接时出现的尺寸偏差问题。
