五叶轴连式工业排气扇叶轮结构设计

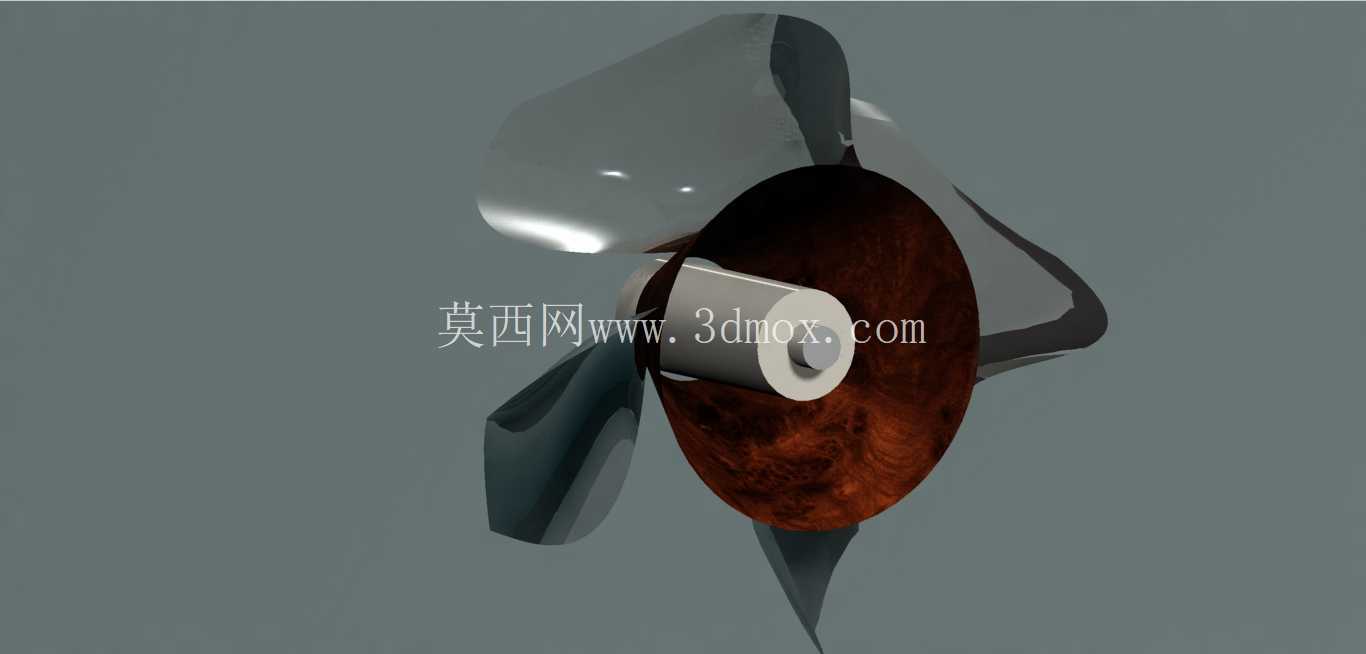

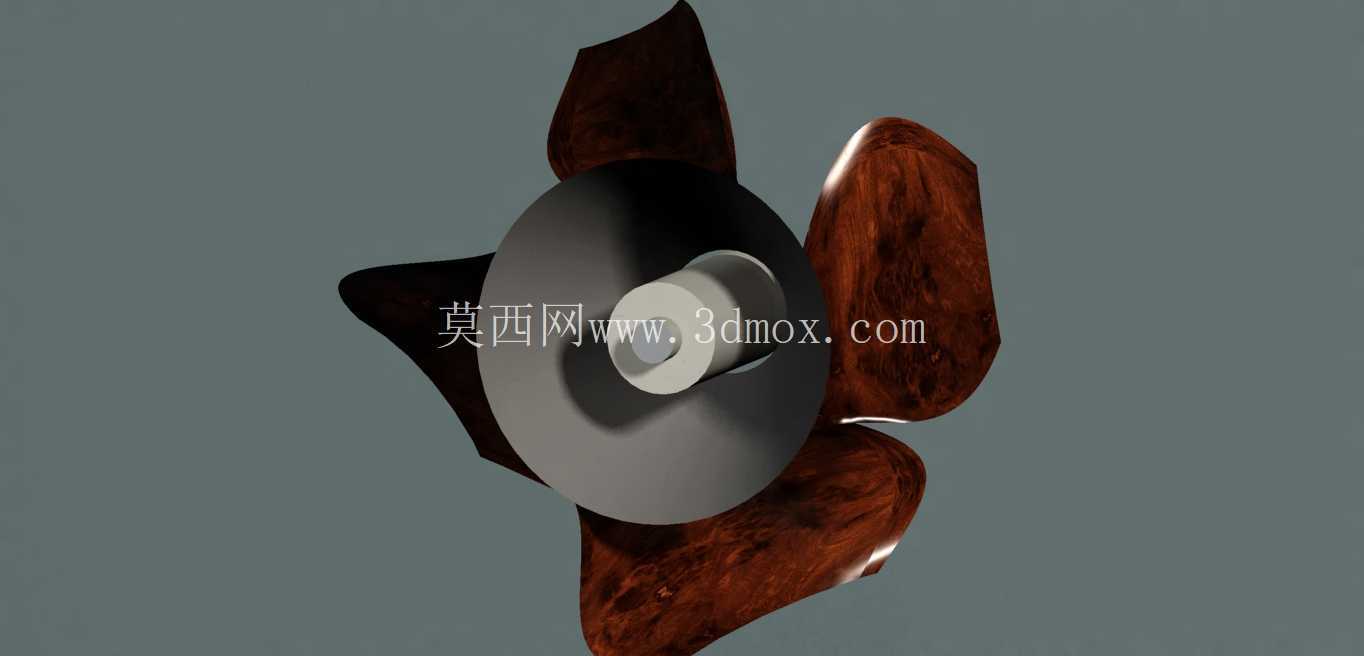

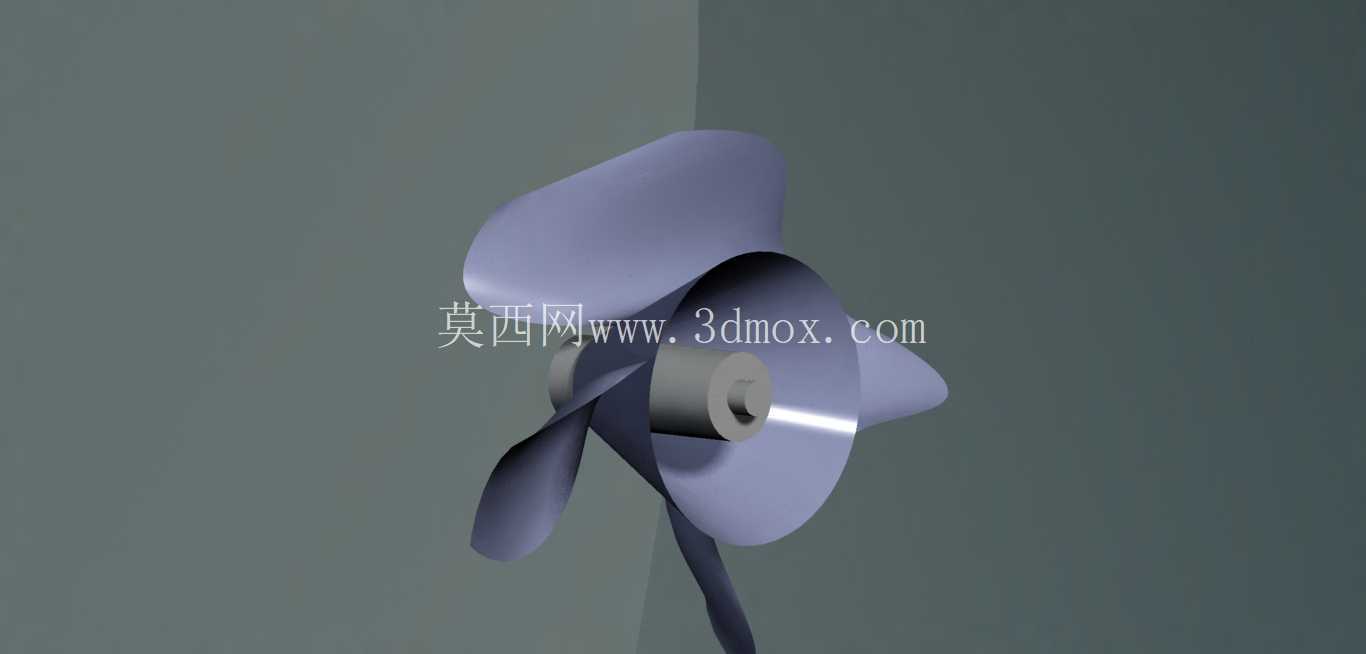

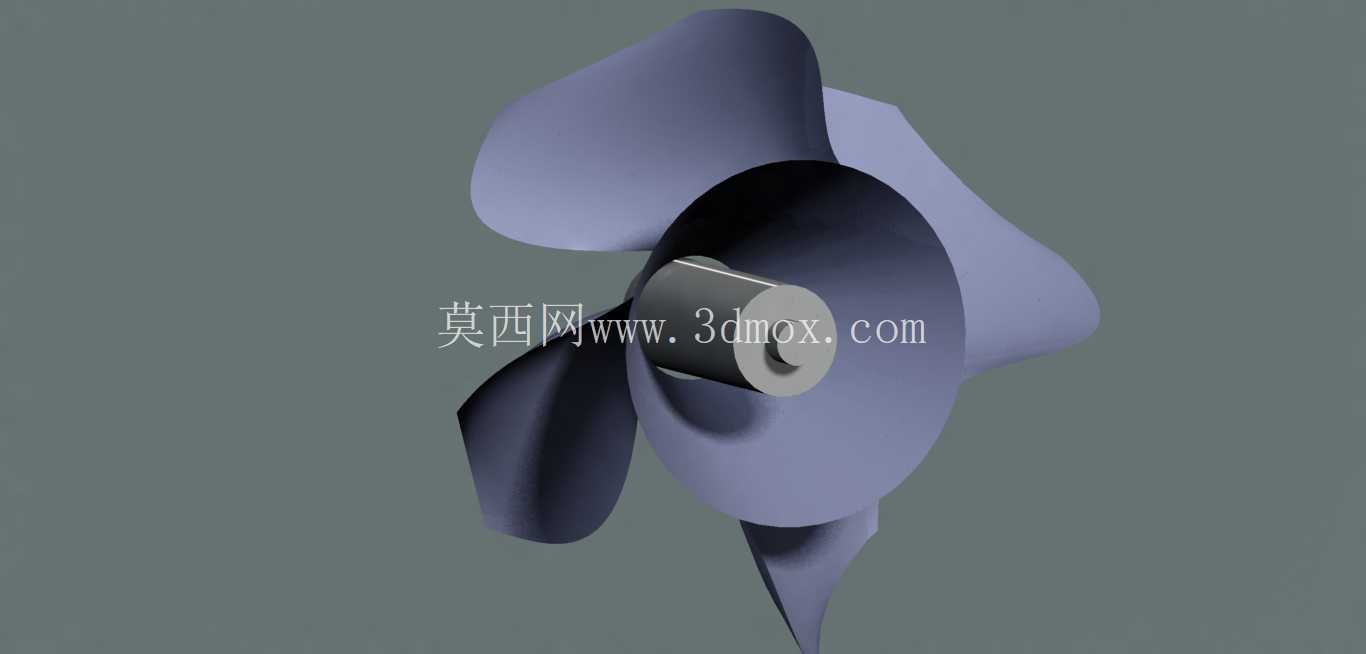

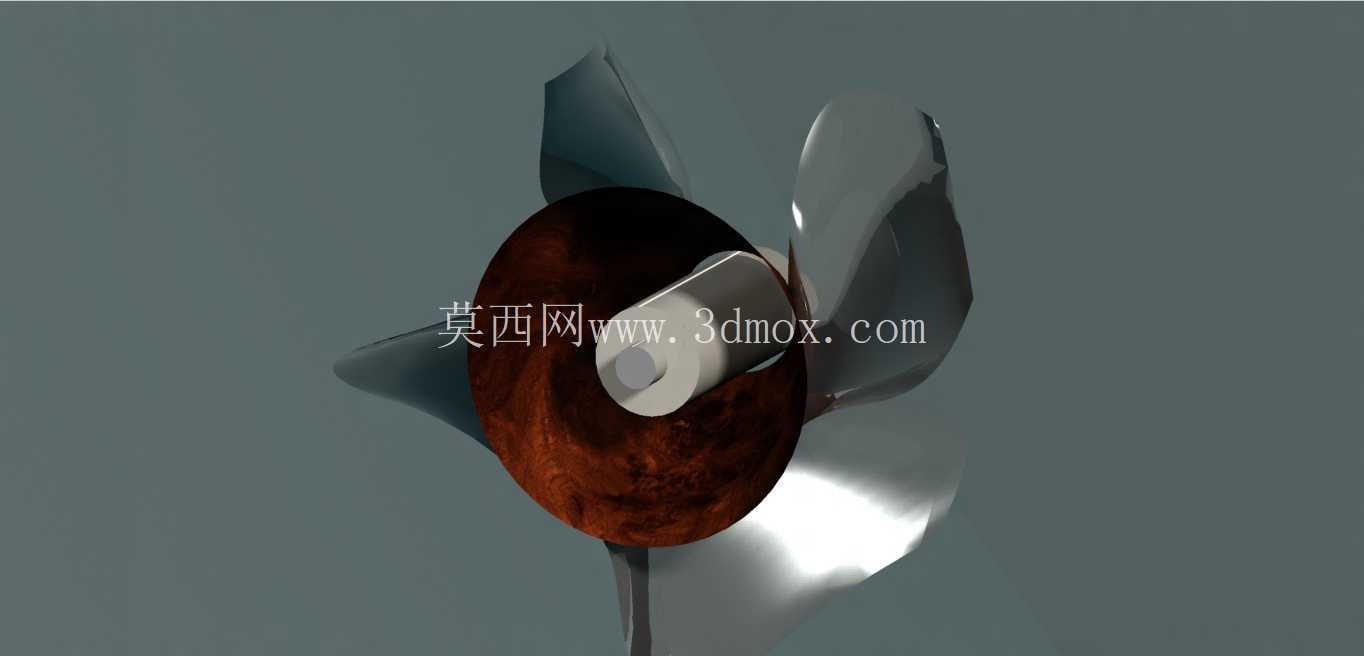

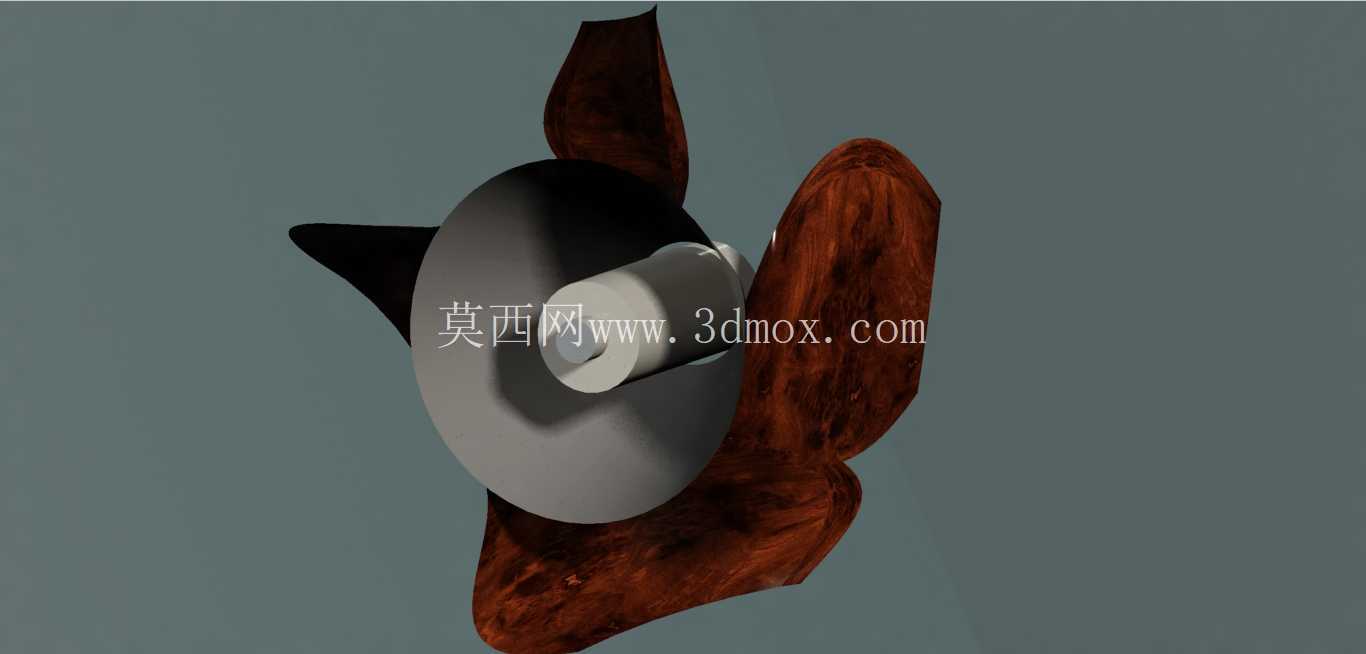

　　轮毂部分采用了一体化轴套结构，中心预留的安装孔是和电机输出轴直接配合的基准位，孔壁做了定位键槽的预留位，装配时不需要额外做转接法兰，直接套入电机轴锁紧即可，这种直连结构能减少传动环节的功率损耗，相比带皮带传动的排风结构，传动效率能提升12%左右，同时减少了后期易损件的维护需求。叶根和轮毂的衔接位置做了大圆角过渡处理，避免应力集中，因为排气扇长期连续运行时，叶根位置会持续承受离心力和气流交变载荷，直角衔接的结构很容易在长期运行后出现疲劳裂纹，圆角过渡能把局部应力分散到更大的接触面上，提升部件的疲劳寿命。在工业厂房通风、商用空间换气、设备散热排风这类场景里，排气扇的核心做功部件就是叶轮，这个五叶轴连式的叶轮结构，是针对中低压排风工况做的适配设计，和常见的三片式塑料家用扇叶不同，这个结构的叶型采用了大扭角变截面设计，从叶根到叶梢的弦长逐步收窄，扭角从靠近轮毂处的32度逐步过渡到叶梢的12度，这种渐变参数能在转速不高的前提下，推动更大体量的空气流动，同时降低叶梢位置的气流紊流，减少运行过程中的气动噪音。

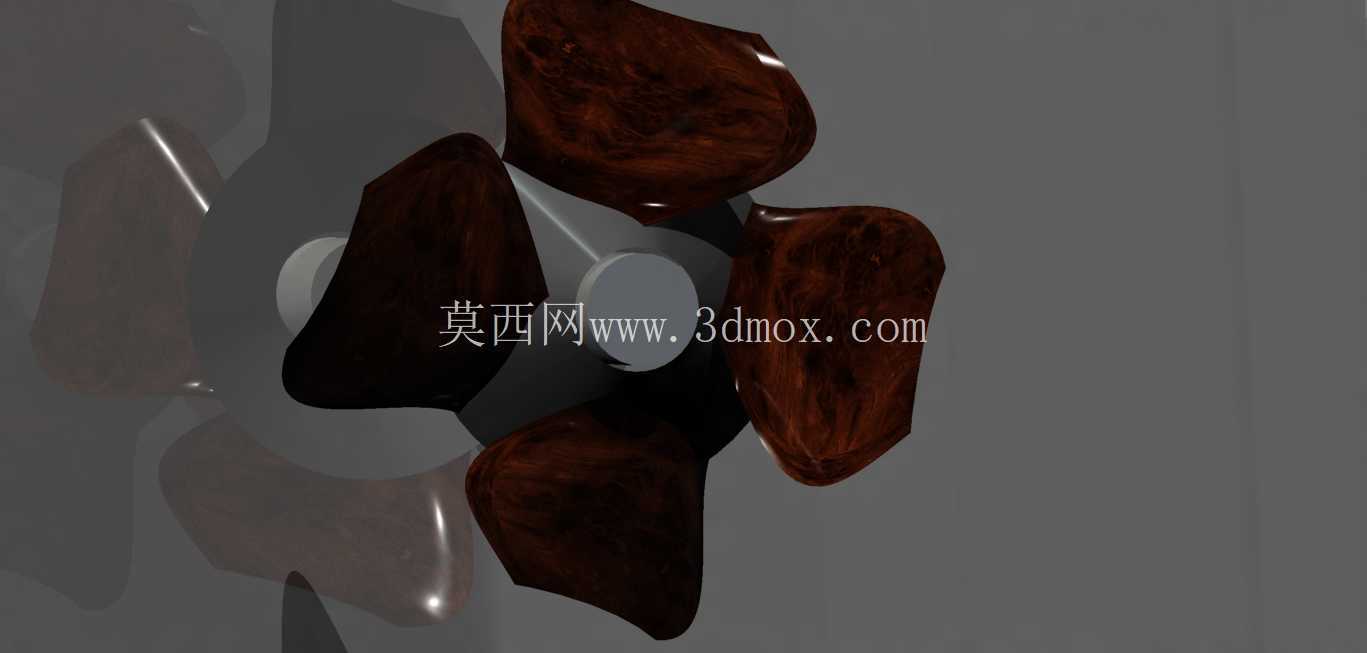

　　五个叶片的空间排布采用等夹角72度均分，做动平衡校正时的配重余量预留更均匀，不会出现某两个叶片夹角偏差导致的动平衡超标问题，实际装配时只需要在叶梢对应的轮毂端面做少量配重铣削，就能达到G2.5级的动平衡精度，满足1500转每分钟转速下的平稳运行要求。从安装边界来看，这个叶轮的轴向总厚度从轴套端面到叶梢的轴向突出量控制在合理范围，适配常规的圆筒式排气扇壳体，安装时叶梢和壳体风道内壁的间隙预留5-8mm即可，间隙过小容易出现叶梢擦碰壳体的问题，间隙过大则会产生回流损失，降低排风效率。

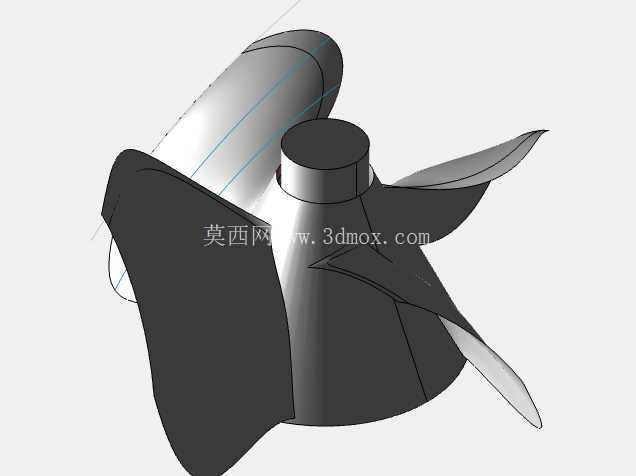

　　叶片的型面不是简单的平面扭转，而是在叶中位置做了轻微的弧面凸起，这个设计能让气流在叶片表面形成更稳定的附面层，避免大流量工况下出现气流分离，导致排风效率骤降。在实际应用中，这类叶轮既可以用在厂房墙面的壁式排气扇上，也可以适配管道式排风设备的内置动力段，针对有油污的厨房排风场景，叶型表面的光滑过渡设计也能减少油污附着，日常清洁时不需要拆解复杂结构，直接擦拭叶表即可。设计过程中需要重点校核的是叶根的连接强度，在额定转速下，每个叶片承受的离心力需要通过有限元分析验证，确保材料屈服强度的安全系数不低于3倍，同时要核算叶片的固有频率，避开电机运行的转频和倍频区间，防止运行过程中出现共振，导致叶片断裂或者整机抖动。

　　和金属焊接式的叶轮相比，这个结构的一体化成型设计更适合批量生产，尺寸一致性更好，不需要做焊后打磨校正，单件的生产效率更高，同时重量更轻，降低了电机的启动负载，适配小功率电机就能达到足够的排风量。轮毂的轴套长度做了加长设计，和电机轴的配合长度达到轴径的1.5倍，能提升配合的同轴度，避免运行过程中出现轴套偏磨，导致叶轮跳动超标的问题，轴套端面还预留了紧定螺钉的孔位，装配时拧紧紧定螺钉就能实现轴向和周向的固定，不需要额外做轴向定位的卡簧结构，简化了装配工序。
