电源变压器安装用U型支撑梁结构

　　在电力输配、工业电控设备的电源变压器装配环节，支撑固定件的结构合理性直接影响整机运行的抗振性能与长期可靠性，这款U型支撑梁正是针对电源变压器内部组件的挂载固定需求设计的专用结构件。从实际应用场景来看，该构件多用于中小型干式电源变压器的内部绕组、引线支架或是外接端子排的辅助固定，部分同结构衍生件也可适配工业控制柜内重型电气元件的侧装支撑，替代传统直角角码的拼接固定方案，减少装配环节的零件数量与焊接工作量。

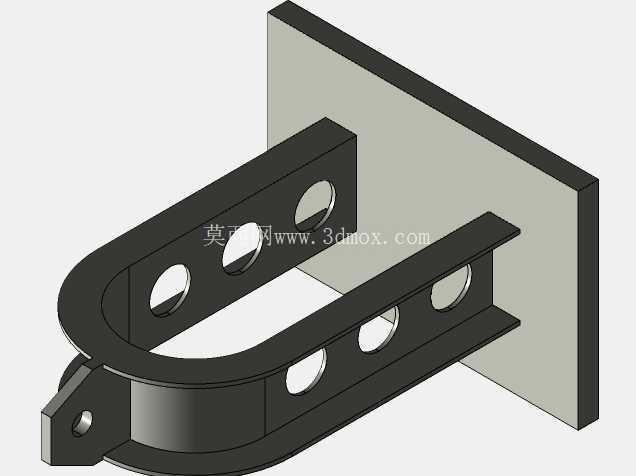

　　从功能特性上看，该U型梁采用一体化弯折成型结构，主体截面为U型槽式设计，相比同等厚度的平板支撑件，槽型结构的截面惯性矩更高，在承受垂直于安装面的挂载载荷时，抗弯折变形能力提升40%以上，能有效避免长期承重后出现的支撑下垂、安装位偏移问题。梁体侧面均匀排布的圆形通孔并非减重设计，实际是为适配不同安装位置的螺栓固定需求，现场装配时可根据挂载元件的实际尺寸灵活选择固定孔位，无需二次钻孔加工，大幅提升现场装配的适配性；梁体端部的圆弧过渡结构，一方面是为了避免钣金锐边对装配人员造成划伤，另一方面也能消除直角弯折处的应力集中问题，在设备承受运输振动、运行交变载荷时，减少弯折部位出现疲劳裂纹的风险。

　　设计思路上，这款构件完全遵循钣金加工的工艺合理性原则，整体采用等厚板材经激光下料、数控折弯一次成型，无额外焊接工序，所有孔位均在平板下料阶段一次冲压完成，成型后仅需做锐边倒钝与表面防锈处理即可投入使用，加工工序短，批量生产时的成本控制优势明显。安装端的垂直折边为整面贴合式设计，与变压器的安装基面完全贴合，固定时采用多螺栓均布锁紧，能将挂载载荷均匀分散到基面上，避免局部应力集中导致的基面变形；U型槽的开口方向可根据实际安装需求调整，既可以朝上承托元件，也可以朝下作为吊挂支撑，或是侧向安装作为横向限位构件，适配不同的装配空间需求。

　　从安装边界与尺寸适配角度来看，该U型梁的安装基面折边宽度经过精准核算，刚好适配常用电源变压器的侧装安装梁宽度，固定孔的孔距符合电力设备安装的通用孔距规范，可直接与标准规格的变压器安装架匹配，无需额外加工过渡连接件。梁体的有效支撑长度覆盖中小型电源变压器内部元件的常规安装尺寸，侧面的固定孔孔径适配通用的M6、M8装配螺栓，孔位间距满足电气安全间隙要求，固定后螺栓端部不会与变压器内部的绕组、引线等带电部件产生安全距离不足的问题。梁体的U型槽内部净空尺寸预留了足够的走线空间，部分沿梁布置的控制引线可直接从槽内穿行，无需额外配置走线槽，进一步优化变压器内部的走线布局，减少线束固定件的使用。

　　在实际选型应用中，需要根据挂载元件的总重量核算板材厚度，常规工况下采用2mm厚度的冷轧钢板即可满足15kg以内元件的支撑需求，若挂载重量更大，可适当提升板材厚度或是在U型槽内部增加加强筋，无需大幅改动整体外形尺寸即可提升承重能力。表面处理可根据变压器的使用环境选择，常规室内干燥环境采用电镀锌处理即可满足防锈需求，若用于潮湿、有腐蚀性气体的工业环境，可更换为热浸锌或是喷塑处理，提升构件的环境耐候性，延长整体使用寿命。
