二冲程船用发动机连杆端结构设计

　　在大型低速二冲程船用柴油机的动力传递链路中，连杆端是衔接曲轴曲柄销与十字头组件的核心受力构件，其结构可靠性直接决定了整台主机的运行寿命与动力输出稳定性。不同于小型内燃机的一体式连杆结构，船用低速机的连杆采用分体式设计，连杆端作为连杆靠近十字头侧的连接载体，需要同时承担活塞往复运动传递来的爆发压力、曲轴旋转带来的交变侧向力，以及十字头滑动过程中产生的附加弯矩，因此其结构设计需要兼顾高强度、高刚度与装配便利性。

　　从实际应用场景来看，这类连杆端主要适配缸径350mm以上的低速二冲程船用主机，这类主机普遍应用于散货船、油轮、集装箱船等远洋运输船舶的主推进动力系统，长期在高负荷、连续运转的工况下工作，运行过程中缸内最高爆发压力可达15-18MPa，连杆端需要将活塞组件的往复推力平稳传递给连杆杆身，最终驱动曲轴旋转完成动力输出。由于船舶航行过程中维修难度极大，这类构件的设计冗余度通常高于陆用动力设备，所有受力面的安全系数均按照连续运转20000小时以上的寿命要求核算。

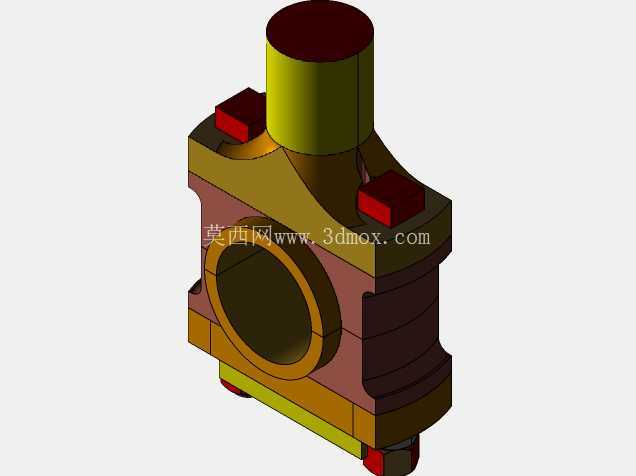

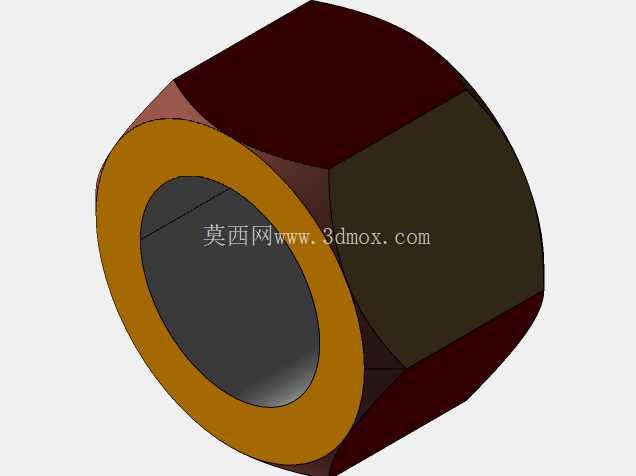

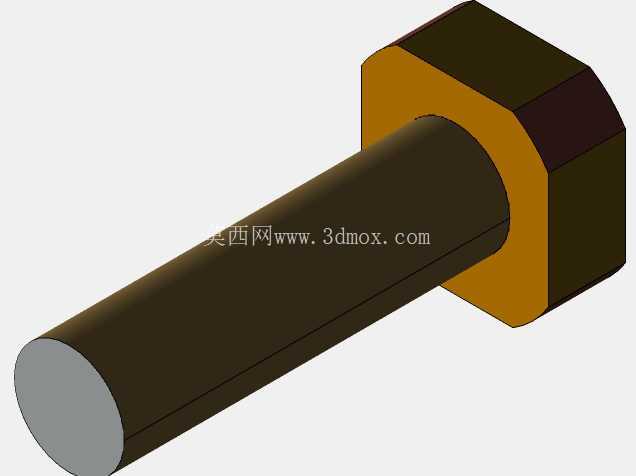

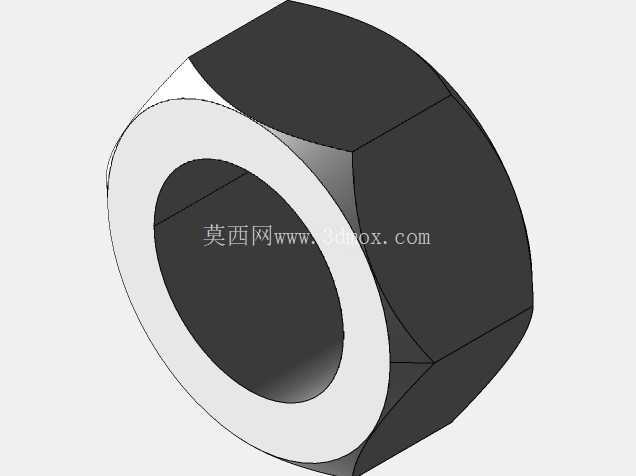

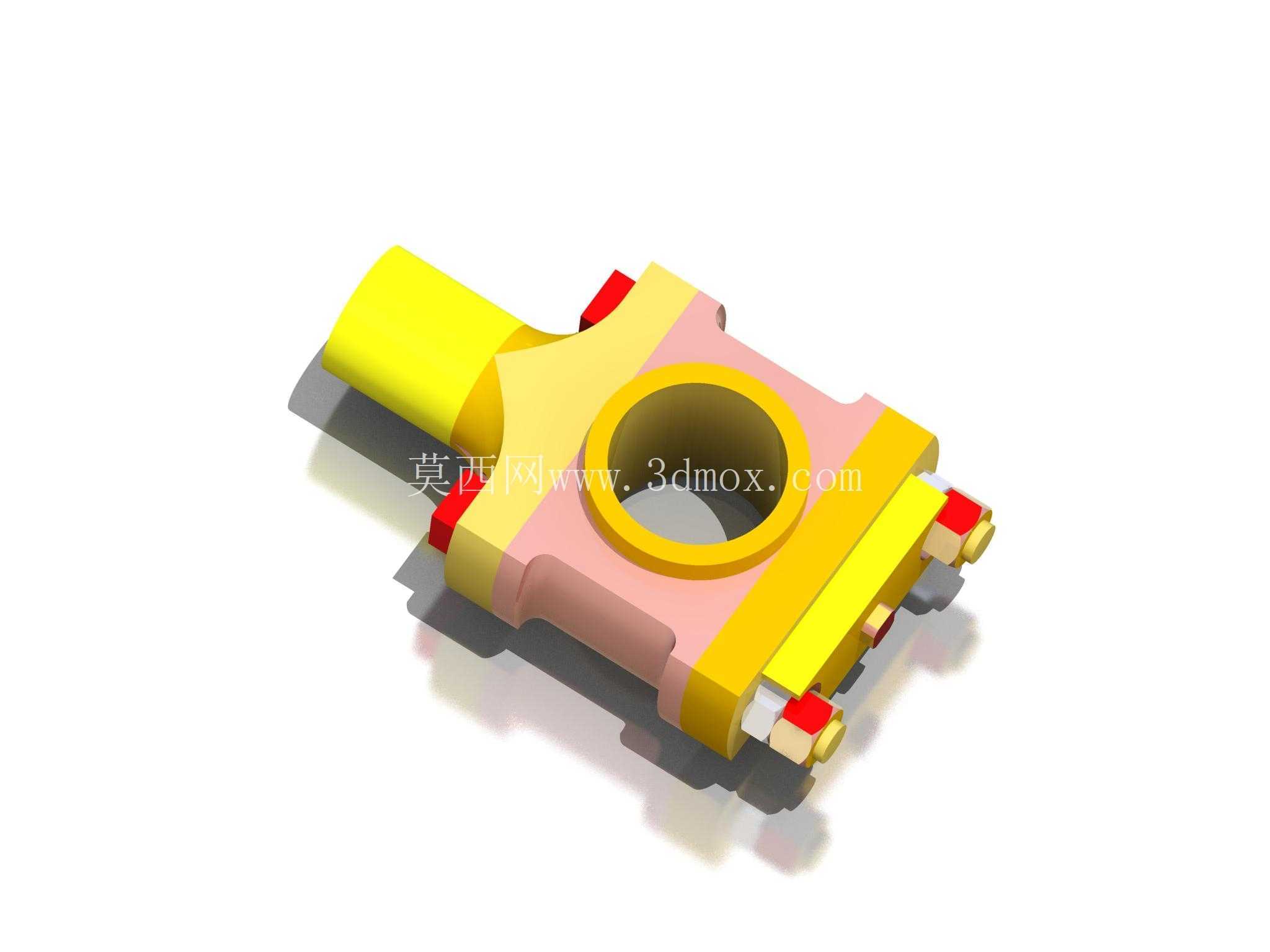

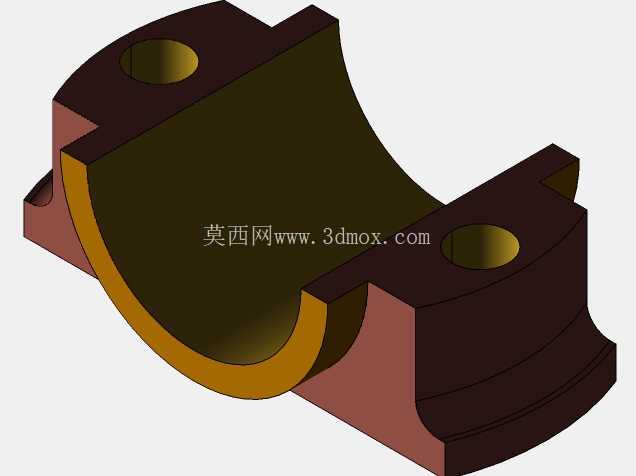

　　结构设计层面，该连杆端采用十字头销孔与杆身连接座一体化的锻造成型方案，主体材质选用42CrMo锻钢，经过调质处理后芯部硬度控制在HB240-280，表面销孔位置经过高频淬火处理，硬度达到HRC55-60，保证销孔配合面的耐磨性能。主体结构上，中间的大直径通孔为十字头销安装孔，孔内加工有润滑油槽，用于引入十字头滑块供给的压力润滑油，在销与孔之间形成稳定的油膜，避免干摩擦；孔的两侧设置有对称的连接凸台，凸台上加工有螺栓过孔，用于安装连杆端盖，通过高强度螺栓将十字头销锁紧在销孔内部，螺栓预紧力按照额定载荷的1.5倍核算，防止运转过程中出现连接松动。

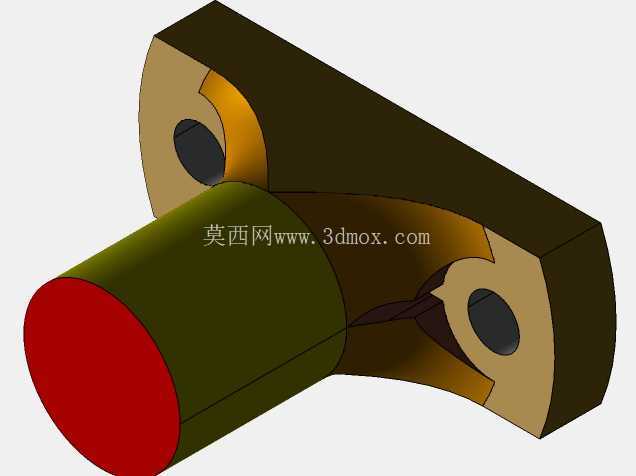

　　从安装边界来看，该连杆端的十字头销孔直径按照配套主机的十字头销尺寸匹配，通常为180-260mm区间，孔的圆柱度公差控制在0.008mm以内，表面粗糙度不高于Ra0.8，保证与十字头销的配合间隙稳定在0.08-0.12mm，既避免间隙过大产生冲击载荷，也防止间隙过小导致润滑油膜无法形成。连杆端与杆身的连接面采用止口定位结构，止口配合公差选用H7/js6，保证杆身与连杆端的同轴度误差不超过0.02mm/m，避免传递动力时产生附加弯曲应力。连杆端两侧的凸台侧面与十字头滑块的内侧端面预留有2-3mm的侧向间隙，防止曲轴轴向窜动时构件之间发生刚性碰撞。

　　功能特性上，该连杆端除了核心的动力传递作用外，还集成了润滑油路的转接功能，从十字头销引入的压力润滑油，一部分用于十字头销与销孔的润滑，另一部分通过连杆端内部的斜油孔输送到连杆杆身的油道中，最终供给曲轴侧的连杆大端轴承，实现整个连杆组件的压力润滑，无需额外布置润滑油管，简化了结构的同时提升了润滑系统的可靠性。构件的非配合面均做了圆弧过渡处理，所有应力集中位置的圆角半径不小于5mm，避免交变载荷作用下产生疲劳裂纹；构件的整体重量经过优化，在保证刚度与强度的前提下，去除了非受力区域的多余材料，降低往复运动的惯性力，减少曲轴的动平衡校正难度。

　　在实际装配过程中，连杆端需要先与十字头销完成组装，再将连杆杆身吊装到位，通过液压拉伸器将连接螺栓拉伸至设定预紧力后锁紧螺母，装配完成后需要手动盘车检查十字头在导板内的滑动顺畅度，确认连杆端与周边的滑块、导板、机架等构件无运动干涉。日常运维中，需要定期通过润滑油油样检测判断连杆端销孔的磨损情况，当配合间隙超过设计值的30%时，需要及时拆检更换轴瓦或者修复销孔，避免磨损进一步扩大导致连杆受力异常，引发严重的机损事故。
