带方形安装法兰的轴套类支撑构件

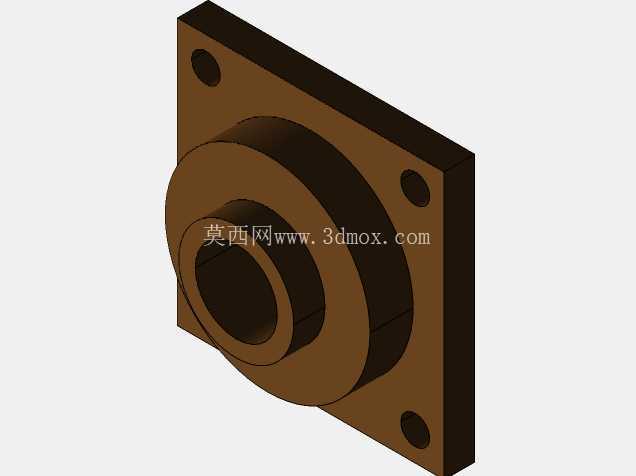

　　在常规轴系传动布局里，这类带方形安装法兰的支撑构件，往往承担着轴端定位、径向载荷承载的核心作用，很多轻工输送线、小型工装夹具的旋转轴输出端，都会用到同结构的支撑件来替代一体式轴承座，降低加工与装配成本。从结构本身来看，方形法兰盘上均匀分布的四个安装通孔，是整个构件的安装基准，孔位的位置度公差直接决定了后续轴系装配后的同轴度，实际设计时四个安装孔的中心距会根据配套的安装面板预留孔位做匹配，通常会在孔位周边做0.2mm左右的倒角，既可以去除机加工毛刺，也能在穿装固定螺栓时起到导向作用，避免螺栓螺纹被孔边刮伤。

　　法兰盘与中间的筒状支撑段采用一体式过渡结构，根部做了R角圆弧过渡，这个细节很多新手建模时容易忽略，实际生产中如果没有这个过渡圆角，构件在承受交变径向载荷时，法兰与筒体连接的位置会出现应力集中，长期运行很容易出现根部断裂的问题，尤其是在频繁启停的传动场景下，应力集中带来的疲劳损伤会大幅缩短构件的使用寿命。中间的筒状内孔是整个零件的核心功能面，内孔的尺寸公差通常会根据配套的衬套或者轴承外径来设定，一般会选H7的公差等级，既可以保证衬套压装时的过盈量合适，不会出现压装后衬套变形或者运转时衬套打滑的问题，内孔的表面粗糙度要求会控制在Ra1.6以内，减少衬套压装时的摩擦阻力，也能保证配合面的接触面积均匀。

　　筒体段的外径设计会比法兰盘的厚度大出一定比例，一方面是为了给内孔提供足够的壁厚支撑，避免压装衬套时筒体出现胀形变形，另一方面也可以在筒体外侧预留密封件的安装空间，如果应用场景有粉尘或者切削液飞溅的情况，可以在筒体靠近外端的位置加工一道环形密封槽，安装毡圈或者O型圈来阻挡杂质进入内部配合面，减少衬套的磨损。从安装边界来看，方形法兰的四个角做了小尺寸的倒角处理，避免安装时法兰尖角刮伤操作人员，也能减少安装时与周边构件的干涉，整个构件的轴向总长度需要根据轴端的伸出长度来匹配，要保证轴插入内孔后，轴肩能够抵到筒体的内端面，实现轴向定位，同时法兰盘的背面也就是安装贴合面，需要保证平面度公差在0.05mm以内，安装时如果贴合面存在翘曲，拧紧固定螺栓后会导致整个筒体出现偏斜，直接造成轴系运转时的卡滞、磨损加剧问题。实际建模过程中，这类零件不需要做过多的复杂特征，重点是要把各个配合面的尺寸基准对齐，所有的回转特征要保证同轴度，安装孔的位置要以法兰中心为基准做对称分布，避免后续出工程图时出现基准混乱的问题。很多初学者在做这类练习件的时候，往往只关注外形的相似度，忽略了各个结构对应的工程实际作用，比如把法兰根部的圆角删掉、安装孔不做倒角、内孔和外圆不同轴，这些问题放到实际生产里都会直接导致零件报废。

　　在不同的应用场景下，这个构件的材质选择也会有区别，普通轻载场景下用45号钢做调质处理就可以满足强度要求，如果是有腐蚀环境的应用场景，可以换成304不锈钢材质，如果是对重量有要求的设备上，也可以选用高强度铝合金做硬质阳极氧化处理，在保证强度的同时降低整体重量。另外在装配的时候，法兰盘和安装面板之间可以根据需求加装调整垫片，用来微调整个支撑构件的轴向位置，保证轴系的轴向间隙符合设计要求，四个固定螺栓要采用对角拧紧的方式，避免单侧受力导致法兰偏斜，拧紧力矩要根据螺栓的规格来设定，不能过紧导致法兰变形，也不能过松导致运转时构件松动。
