1.5V圆柱型干电池结构三维建模

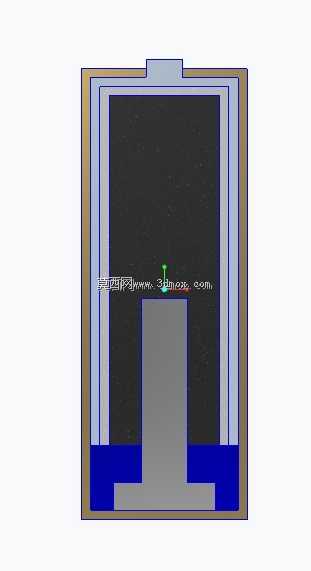

　　在便携电子设备、小型教学实验装置、低功耗传感节点的结构设计环节中，供电组件的外形匹配度直接决定了电池仓的空间利用率与装取便捷性，这款1.5V圆柱型电池的三维建模，完全围绕实际工程选型中的装配需求展开，没有做多余的艺术化修饰，所有尺寸参数都贴合量产干电池的实际公差范围，能直接导入各类设备的电池仓结构做干涉校验。从实际应用场景来看，这类1.5V圆柱电池覆盖了从民用消费电子到工业小型检测设备的宽范围供电需求，比如手持红外测温仪的电池仓、学生电路实验套件的供电座、小型无线门磁的供电舱，在做这类产品的结构设计时，如果直接调用实物扫描的点云模型会存在曲面碎面多、参数不可调的问题，而这款参数化建模的电池模型，能根据不同品牌电池的细微尺寸差快速调整外径与高度参数，匹配不同厂商的供货尺寸公差。设计思路上完全遵循实物的装配逻辑，模型还原了电池正极的凸起金属端结构，这个部位的尺寸精度直接影响电池与弹片的接触可靠性，建模时特意将正极凸起的直径、突出高度按照行业通用的接触件匹配尺寸做了参数化约束，避免出现装配后正极接触不到弹片、或者正极凸起过高顶住电池仓盖板的问题；电池主体的圆柱面做了均匀的壁厚参考线，虽然外观是完整圆柱面，但建模时保留了内部钢壳、电芯层的分层参考基准，方便结构工程师在做电池仓密封设计时，参考电池的发热膨胀余量预留足够的安全间隙。

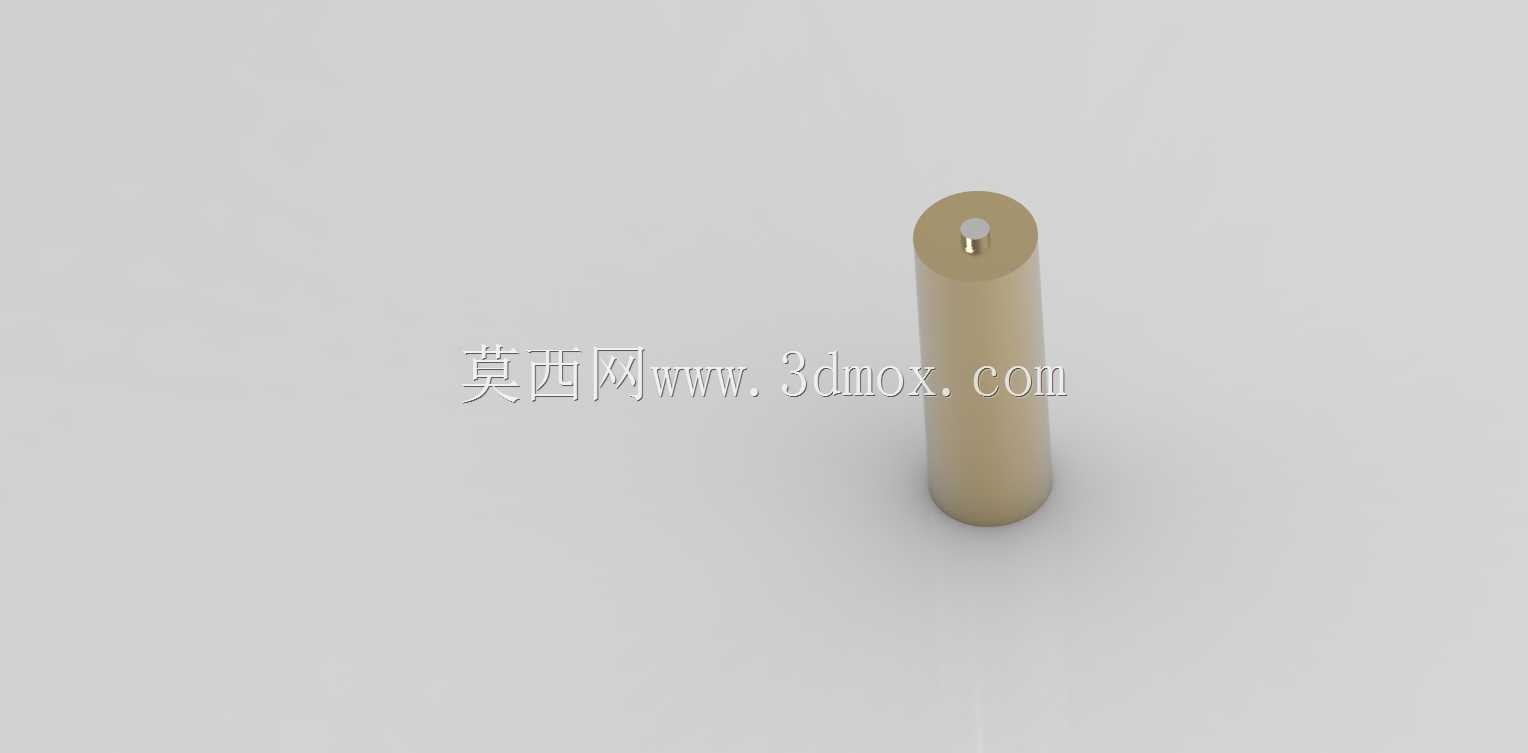

　　外形尺寸上，这款模型的主体直径为17毫米，整体高度为50毫米，属于常规的AA型干电池尺寸范畴，安装边界的设定完全贴合实际装配要求：电池负极的平面端做了0.1毫米的平面度公差参考，方便匹配电池仓负极弹簧的压缩行程；圆柱侧面的粗糙度参考值按照实际电池外包装的摩擦系数设定，在做电池仓滑入式结构的摩擦力仿真时，可以直接调用这个面的参数做模拟，不需要额外重新赋值。很多工程师在做小型设备的结构设计时，容易忽略电池模型的细节精度，比如把正极凸起做成直角结构，导致装配干涉检查时漏判接触风险，或者把电池高度尺寸做短了1-2毫米，实际打样后出现电池松动、接触不良的问题，这款模型在建模时就把这些容易出错的边界尺寸做了明确的参数标注，比如正极凸起的根部圆角、负极平面的边缘倒角，都和量产实物的结构完全一致，导入装配体后不需要再做额外的修正就能直接用于干涉检查。

　　在做手持设备的跌落仿真时，这个模型的重心参数也按照实际电池的重量分布做了配重参考，电池的重心位置在整体高度的中心偏下位置，和真实干电池的重心偏差控制在0.5毫米以内，能让跌落仿真的结果更贴近实际测试情况，避免因为模型重心不准导致仿真结果失真。对于做教学实验装置设计的工程师来说，这款模型还可以直接用于电池座的快速选型参考，根据模型的外径尺寸匹配对应的电池弹片、电池扣的安装位，不需要再反复测量实物尺寸调整安装孔位；在做产品的爆炸图渲染时，模型的外观面做了均匀的哑光金属质感参考，和真实干电池的锌壳外观质感一致，不需要再额外给模型附材质就能直接出结构展示图。

　　不同于很多只做外观曲面的电池模型，这款建模在内部预留了电芯、隔膜、正极集流体的分层基准面，要是涉及到电池结构本身的改良设计，也能在这个模型的基础上直接拆分内部结构做调整，不用从零开始绘制基础外形。在做电池仓的防水结构设计时，模型的圆柱面直线度参数也做了约束，能直接参考这个直线度设定密封圈的压缩量，避免因为电池外壳的直线度公差导致密封圈压缩不均、出现防水失效的问题。很多刚入行的结构工程师在选型电池模型时，经常会找到尺寸不准、细节缺失的模型，导致后续打样出现装配问题，这款模型的所有边界尺寸都经过实物对标，正极、负极、圆柱面的关键尺寸公差都控制在量产零件的通用公差范围内，不管是做消费电子的结构设计，还是做工业小型传感设备的供电舱设计，都能直接调用，减少反复核对尺寸、修正模型的工作量。
