80mm规格DC12V服务器方形轴流散热风扇

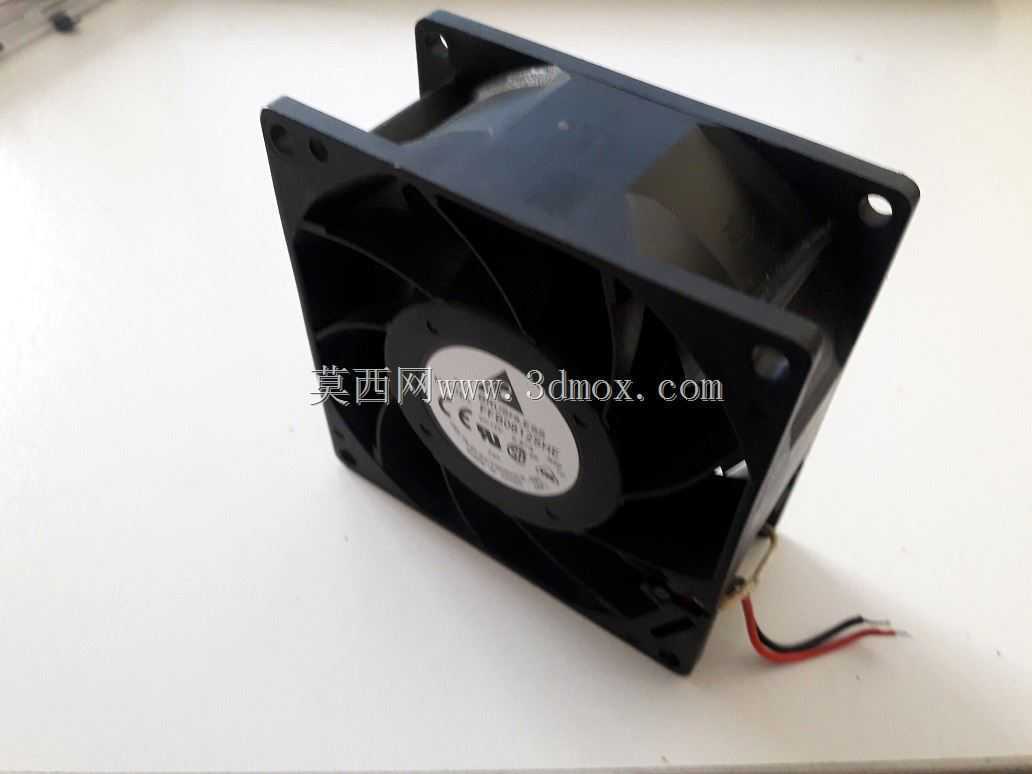

　　做服务器结构设计快十二年，经手的散热部件选型没有一百也有八十，这类80mm边长的方形轴流风扇，是1U/2U机架式服务器、工业工控机箱、大功率开关电源舱里最常用的风冷执行部件，这次建模的这款DC12V供电的高转速方形风扇，就是专门针对高发热密度计算场景做的结构还原。先从安装边界说，这款风扇外框是标准80mm见方的注塑一体结构，四个安装孔位完全遵循行业通用安装规范，孔中心距71.5mm，适配M4规格的减震安装螺丝或者橡胶减震钉，安装面做了0.8mm的平整凸台，避免机箱钣金冲孔的毛刺影响安装贴合度，厚度方向是38mm，属于同尺寸里的高风压规格，比常规25mm厚的80风扇静压高出近40%，专门用来应对服务器内部密集内存、CPU散热片带来的风阻。

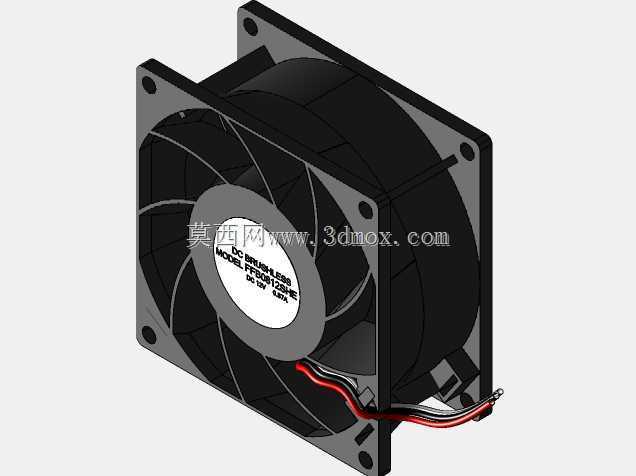

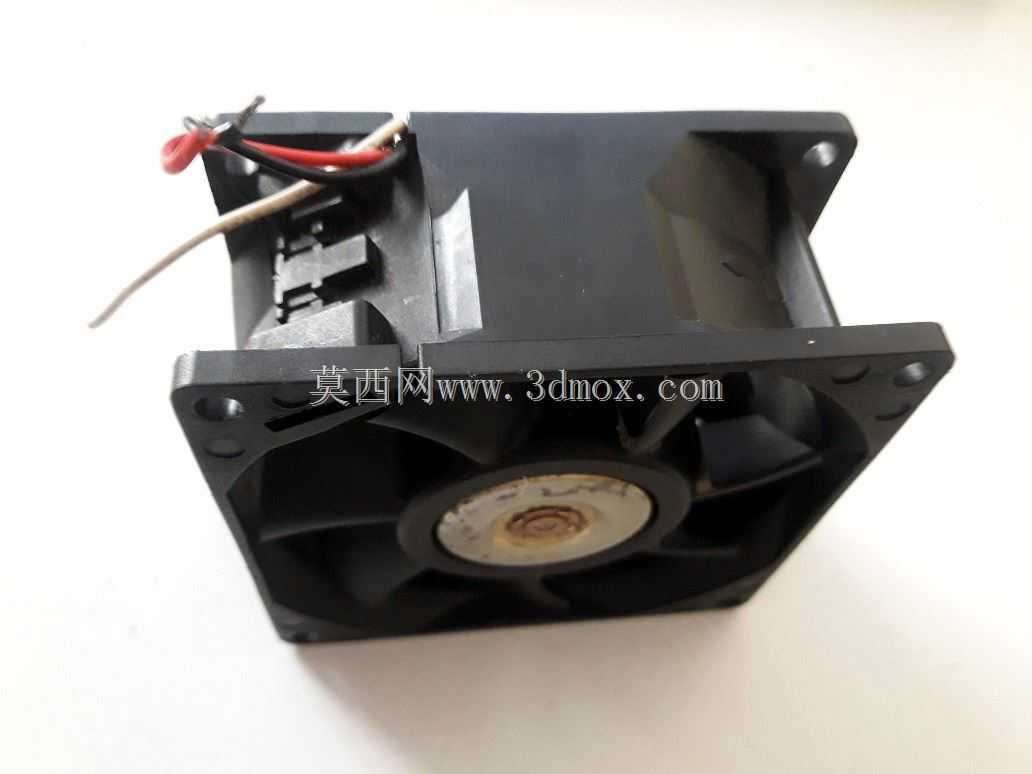

　　从实际应用场景看，这类风扇不是普通桌面机箱用的低转速静音款，它的额定工作电流0.87A，转速区间在2000-7000转之间，带三线PWM调速功能，出线端的红黑供电线、黄色转速信号线做了防拉扯的应力释放结构，线长预留了180mm，足够从风扇安装位走到机箱侧壁的风扇控制板，不用额外做延长转接。建模的时候特意还原了扇叶的翼型结构，七片后倾式扇叶的叶尖做了切角处理，不是直角直边，这个细节是为了降低叶尖和外框内壁之间的涡流噪音，很多新手建模的时候容易忽略这个切角，做出来的模型和实物风噪特性差很多。外框的四个角做了R3的圆角过渡，既避免注塑的时候应力集中开裂，也能在安装的时候减少对减震胶圈的切割损伤。

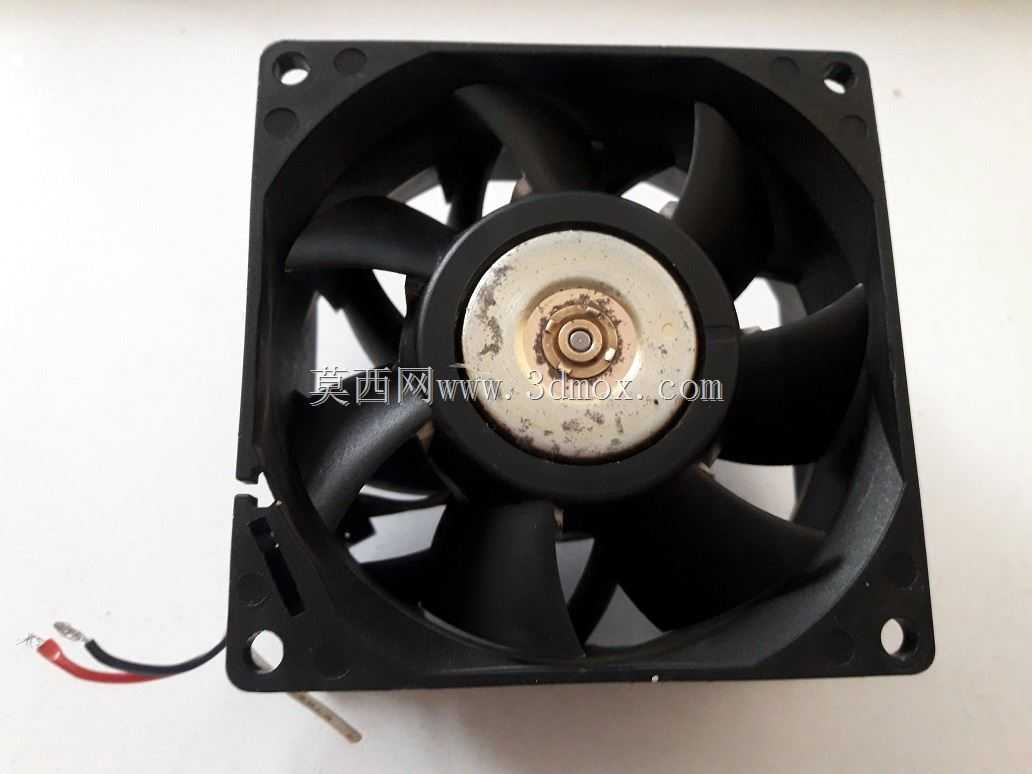

　　设计思路上，这类工业级散热风扇的结构逻辑完全围绕长期高负载运行的可靠性来，外框采用PBT加30%玻纤的材质，热变形温度超过180摄氏度，就算服务器进风口温度长期维持在60度，外框也不会出现形变蹭扇叶的问题。中间的电机轮毂部分做了同心度定位凸台，和外框的同轴度公差控制在0.1mm以内，避免高速运转的时候出现动平衡偏差导致的震动。扇叶和轮毂的连接位置做了加厚的过渡筋，就算长期满转速运行，也不会出现扇叶根部疲劳断裂的问题。实际选型的时候，很多结构工程师容易只看风量参数，忽略静压值，这款风扇的高风压特性，就是专门针对服务器内部CPU散热片鳍片密集、风阻大的场景，要是用普通低风压的80风扇，就算风量标称值差不多，实际吹过散热鳍片的时候有效风量会衰减60%以上，根本压不住130W以上的CPU持续满载发热。

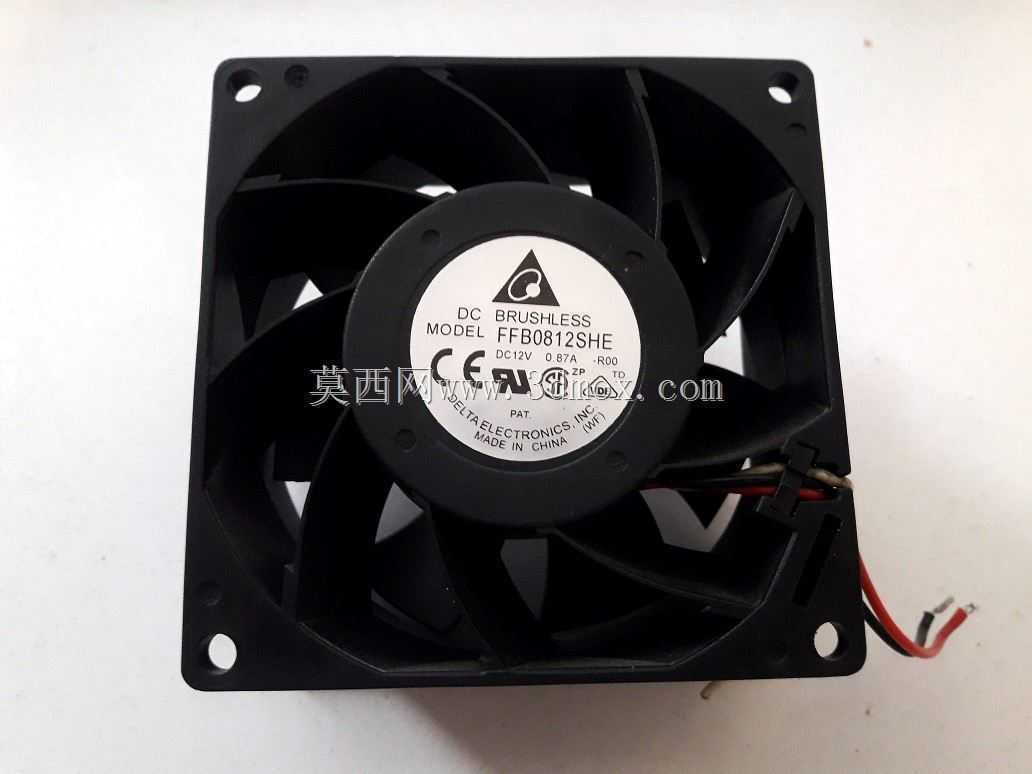

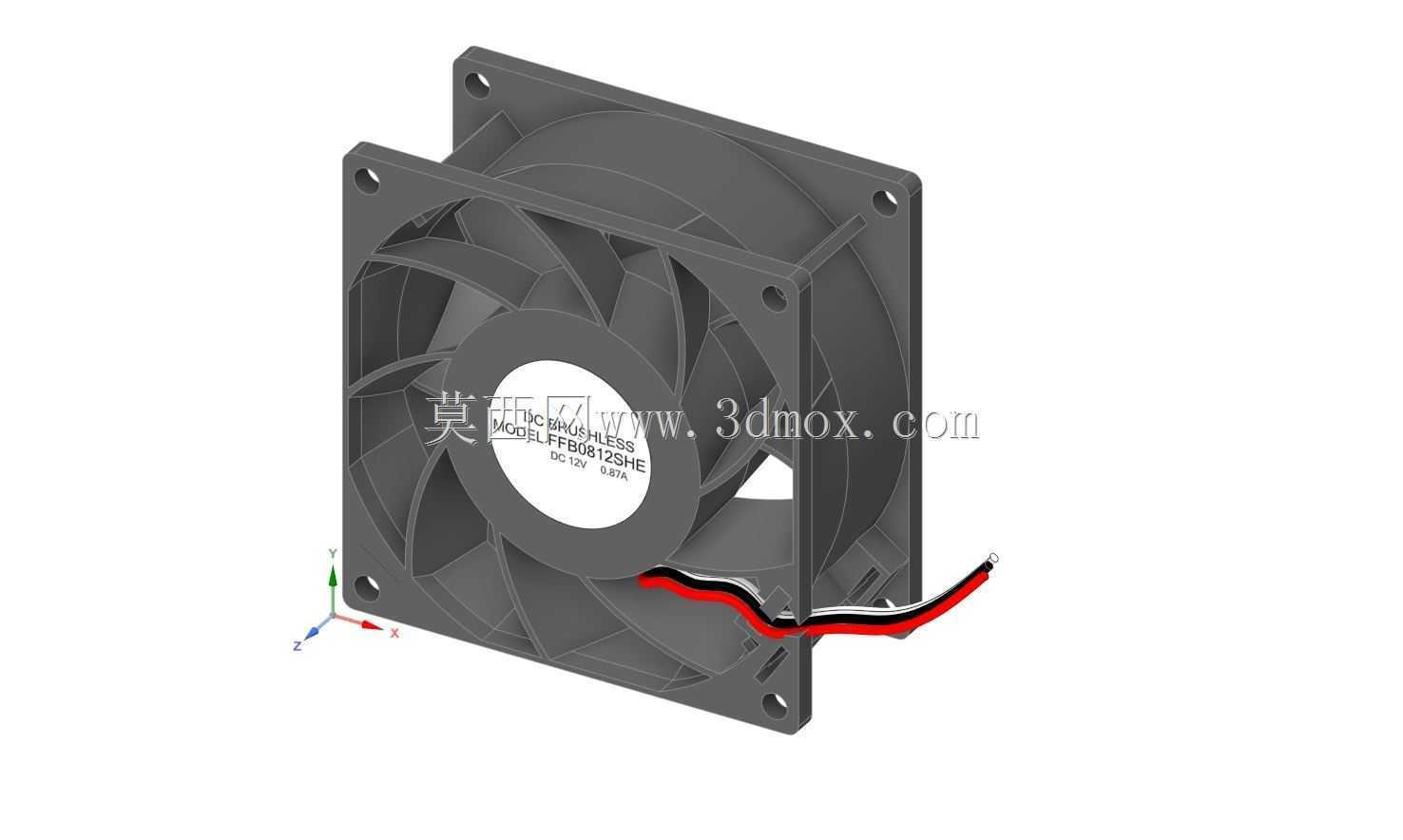

　　建模过程里还还原了风扇中心的标签区域、出线位置的护线套结构，外框侧面的合模线位置也做了细微的凸起还原，不是完全光滑的理想曲面，毕竟工业注塑件不可能做到零合模线，做结构装配干涉检查的时候，这些细微的结构特征才是判断装配是否会出现卡滞的关键。另外这款风扇的安装方向有明确的导向标识，外框上标注的风向箭头和扇叶的扭转方向完全对应，建模的时候也把这个标识做了上去，避免装配的时候装反方向导致散热失效。在做机箱热仿真的时候，这个模型的扇叶曲面可以直接导入热仿真软件做旋转域划分，不用再重新修复曲面，能省不少前处理的时间。很多刚入行的工程师做散热系统设计的时候，总觉得风扇是标准件随便找个模型凑数就行，实际上不同厚度、不同扇叶翼型的风扇，风阻特性、P-Q曲线差异极大，用错模型的话，仿真结果和实际测试结果可能差出一倍都不止，做出来的设备很容易出现高温宕机的问题。这款模型的结构尺寸完全和实物对标，不管是做装配干涉检查、安装孔位匹配，还是做热仿真的边界条件输入，都能直接用，不用再反复核对尺寸修改。
