筒式轴流通风散热风机结构设计

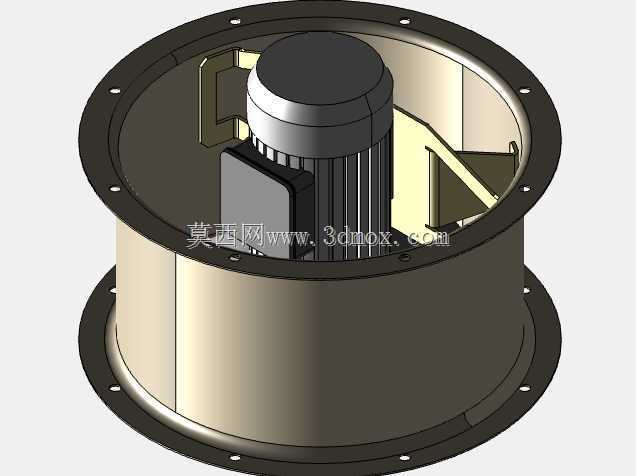

　　这款筒式轴流风机的三维结构，是面向工业通风、设备散热场景做的正向设计成果，整体采用圆筒式直筒外壳搭配双侧法兰安装边的结构，在做结构排布的时候，首先考虑的是现场安装的适配性：双侧法兰边均匀排布安装孔位，可直接对接通风管道端面，也可通过支架固定在墙面、设备柜体侧壁，安装时不需要额外做转接结构，能直接匹配常规通风管路的对接尺寸，安装边界预留了螺栓操作的空间，现场装配时不需要对周边结构做额外裁切避让。

　　从实际用途来看，这类风机主要覆盖三类核心场景：一是厂房车间的岗位通风，直接固定在墙面窗洞位置，实现室内外空气的直排置换，针对焊接工位、设备密集产线的局部散热排风；二是工业设备的柜体散热，比如大功率变频柜、变压器柜体、整流设备舱的强制风冷，通过直吹带走设备运行产生的积热，避免元器件长期高温工况下出现性能衰减；三是管道辅助送风，在长距离通风管路中做增压接力，降低管路风阻带来的风量损耗。

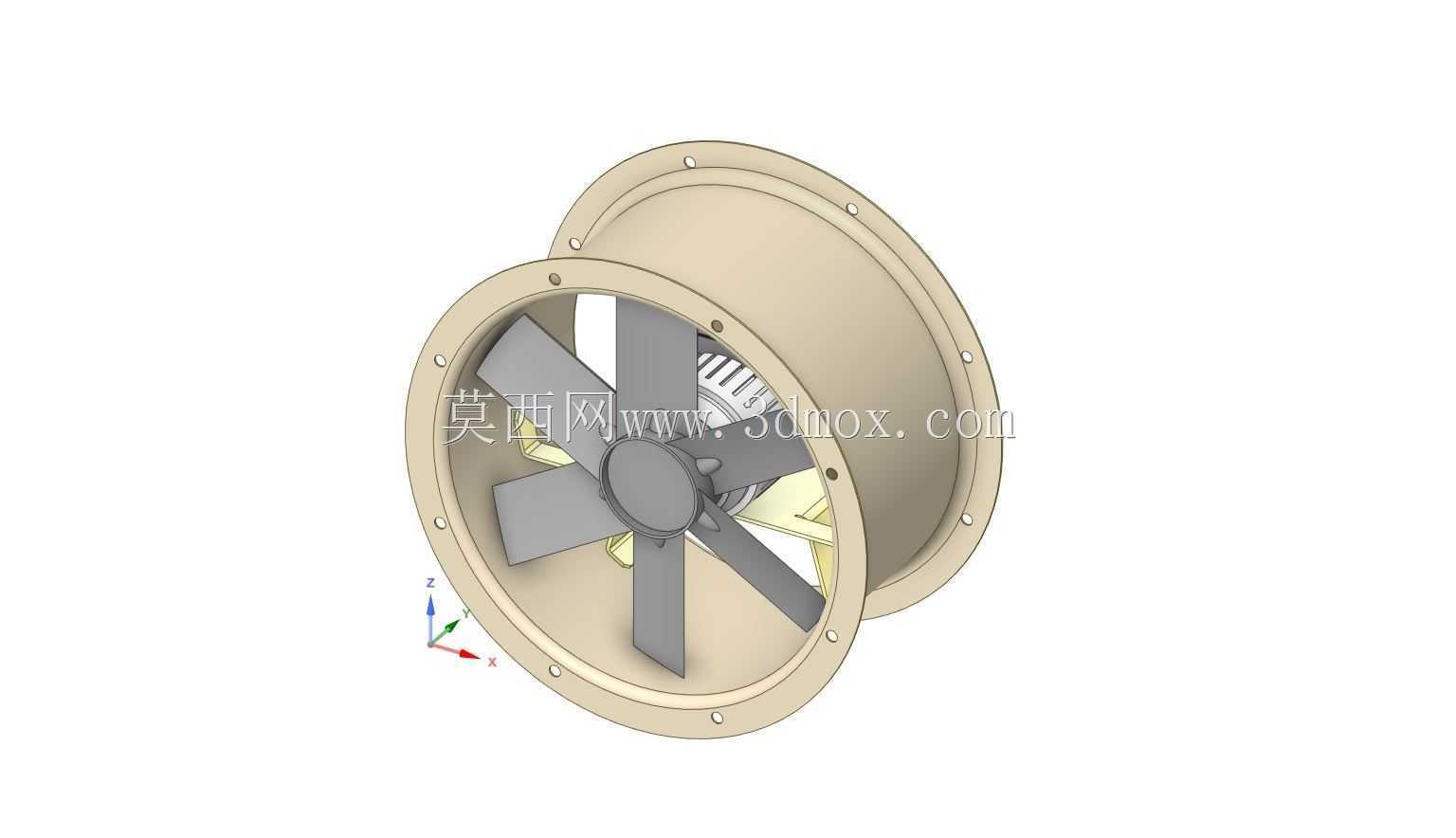

　　结构设计上，风叶采用六叶后倾式结构，做叶型扭转角度的匹配计算时，兼顾了风量输出与运行噪音的平衡，叶根位置做了加厚过渡处理，避免长期高速旋转产生的应力集中，轮毂与电机输出轴采用直连式传动，省去了皮带、齿轮等中间传动结构，既降低了传动损耗，也减少了后期维护的易损件数量。风筒内壁与叶尖的间隙控制在极小范围内，减少叶尖漏风带来的效率损失，风筒尾部内置电机安装支架，支架采用流线型截面设计，降低支架本身对出风气流的阻挡，减少紊流产生的风噪。

　　在安装边界的考量上，整体结构的轴向尺寸做了紧凑化处理，适合安装空间局促的柜体内部、狭窄管道夹层位置，法兰边的孔位采用通用化的孔距设计，可适配市面上多数同规格轴流风机的替换安装，不需要重新在安装面打孔，降低旧设备改造的施工量。电机部分完全内置在风筒内部，外壳做了防护结构设计，可避免外部水滴、粉尘直接侵入电机绕组，适配多粉尘、轻度潮湿的工业现场工况。

　　建模过程中，对风叶的曲面做了连续曲率处理，保证叶型表面光滑无突变，减少气流在叶表的附面层分离，降低运行时的气动噪音；法兰边的安装孔做了沉头结构设计，安装后螺栓头不会突出法兰表面，避免对接管路时出现缝隙漏风。风筒的筒体采用等壁厚设计，在保证结构刚性的前提下控制整体重量，吊装安装时不会对安装面造成过大的载荷压力。接线位置预留了标准的走线孔位，可直接对接现场的供电线缆，不需要额外在筒体上开孔走线。

　　从结构合理性角度看，这款风机的所有可拆卸部件都预留了拆装操作空间，后期维护时不需要将整个风机从安装位拆下，仅需拆开前端法兰的固定件，就可以将风叶、电机整体抽出做清洁、轴承润滑等维护操作，大幅降低后期运维的时间成本。风叶做了动平衡校验的结构预留，在叶尖位置预留了平衡配重的粘贴位置，生产装配时可快速完成动平衡校正，降低运行时的振动量，延长轴承的使用寿命。
