迷你双列直插8引脚集成电路封装结构

　　做电子设备结构设计快十二年，经手的板卡类结构方案里，直插封装的IC永远是绕不开的基础元器件，这次做的迷你DIP8针IC封装结构，最早是给一款小型线性电源的控制板做配套建模时攒的参数，当时板卡尺寸卡得死，常规DIP8的塑封体长度超了安装边界，反复核对PCB焊盘间距、引脚成型角度、塑封体拔模斜度这些细节，前后改了三版才把所有安装公差卡到合理区间。

　　先从实际应用场景说，这类8脚直插IC的覆盖范围极广，小到桌面式开关电源的PWM控制芯片、消费类小家电的主控MCU，到老款工业控制板的信号放大芯片、线性稳压器，只要是采用通孔焊接工艺的PCB板，都能见到这类封装的身影。和贴片封装比，直插结构的优势很明确：手工焊接容错率高，不需要回流焊设备就能完成装配，后期维修拆换也方便，哪怕是小批量打样的实验板，或者是需要频繁更换芯片做参数调试的开发场景，这类封装的适配性远高于同引脚数的贴片封装。尤其是在一些工作环境振动较大的工业设备里，直插引脚的焊接结合强度比贴片封装更可靠，不容易出现焊点疲劳脱落的问题。

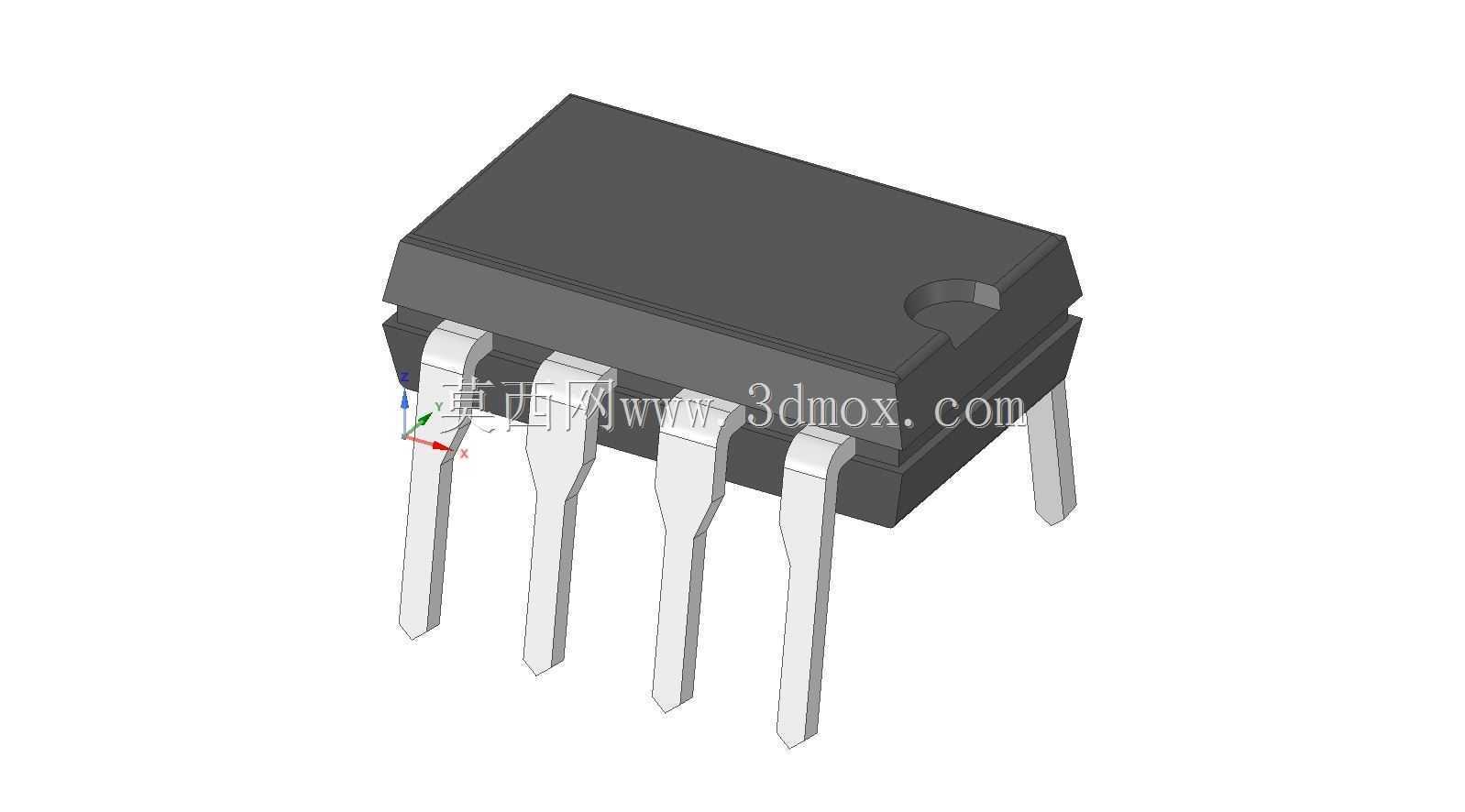

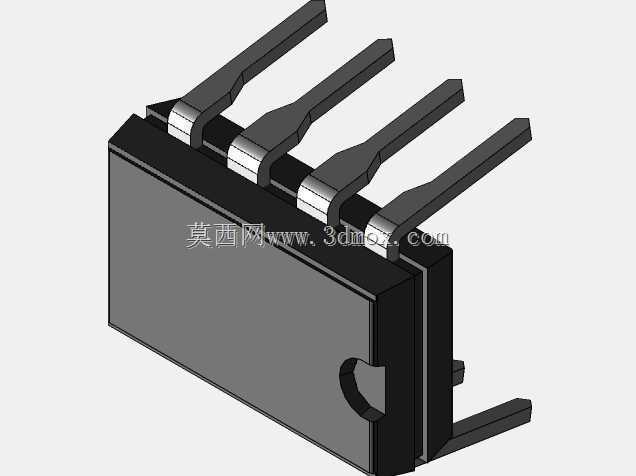

　　再讲产品本身的功能特性，这个封装结构的核心作用是给内部的半导体裸片提供物理保护，同时通过8根金属引脚实现裸片和外部PCB电路的电气连接。塑封本体采用的是环氧树脂材料，建模时特意做了符合行业通用标准的拔模斜度，顶部的圆形定位标记是封装的极性标识，对应1号引脚的位置，装配时只要对准PCB丝印的缺口标记，就能避免芯片插反烧件的问题。引脚部分采用的是可伐合金材质的成型结构，每根引脚的截面尺寸、相邻引脚的中心间距都严格按行业通用公差做了约束，引脚的成型弯折角度做了反复校核，既能保证插入PCB焊盘时的顺畅度，又能让引脚根部和塑封体的结合位置有足够的机械强度，不会因为插拔或者焊接时的外力出现引脚脱落、塑封体开裂的问题。

　　设计思路上，我没有直接套用现成的标准封装库模型，而是结合这些年实际打样、装配遇到的问题做了细节优化。常规的标准库模型很多都忽略了塑封体底部和PCB板面之间的悬浮间隙，这个间隙其实很关键，焊接时焊锡挥发的助焊剂气体能从间隙顺利排出，不会在芯片底部形成积留的助焊剂残留，避免长期使用后出现绝缘下降、引脚间漏电的问题。另外引脚的末端做了轻微的收窄导向斜角，手工插件时哪怕引脚有轻微的位置偏差，也能顺着斜角顺利滑入焊盘孔，不会出现引脚顶弯、插不到位的情况。还有塑封体的边角位置，我特意做了小半径的圆角处理，不是生硬的直角，一方面是符合实际注塑生产的工艺特性——注塑模的直角位置容易出现填充不满、应力集中的问题，另一方面装配时也不会刮伤操作人员的手指，或者刮蹭板上的其他导线、元器件。

　　外形尺寸和安装边界这块，是建模时卡得最严的部分。塑封体的本体宽度、长度、高度都严格匹配行业通用的迷你DIP8规格，相邻引脚的中心间距是标准的2.54mm，两排引脚之间的跨距也按通用通孔焊盘的排布尺寸做了约束，能直接适配市面上所有标准DIP8的IC插座、PCB封装焊盘，不需要额外调整板卡的设计参数。引脚伸出塑封体底部的长度做了合理控制，既保证穿过PCB后有足够的长度完成焊接、形成可靠的焊点，又不会因为引脚过长，在焊接后剪脚脚时残留过多的金属碎屑，造成板卡短路的隐患。另外建模时还考虑了和IC插座的配合间隙，塑封体的外形尺寸做了微小的公差余量，插装到锁紧座或者普通IC插座时，不会出现过紧插不进去、或者过松容易松脱的问题。

　　实际做结构校验的时候，我还特意模拟了波峰焊的工况，引脚的受热变形量、塑封体的耐温形变范围都做了对应参考，确保模型的尺寸参数和实际生产出来的元器件误差控制在合理范围内，不会出现建模尺寸和实物偏差过大，导致结构干涉、装配不上的问题。很多新手做板卡结构设计时，容易忽略IC封装的实际外形尺寸，直接调用标准库的简化模型，等到实际打样回来才发现芯片和旁边的电解电容、接线端子位置干涉，或者高度超过了外壳的内部净空，不得不重新改板，这个模型把所有容易出问题的细节都做了还原，不管是用来做PCB的结构干涉校验，还是做设备整机的装配模拟，都能直接用，不需要再反复核对实物尺寸调整参数。
