电源变压器用活塞头组件结构设计

　　在电源变压器的装配与运维环节，活塞头组件是承担内部触头动作传导、配合绝缘介质完成通断切换的核心执行部件，其结构合理性直接决定变压器分接开关的动作可靠性，也会影响长期带载运行下的接触稳定性。从实际应用场景来看，这类活塞头组件多适配于中小型油浸式电源变压器的无励磁分接结构，安装在变压器油箱上部的操作机构延伸端，日常运行中需要承受绝缘油的长期浸泡，同时要传递操作力矩完成触头位置的精准切换，避免出现接触错位、接触电阻超差的问题。

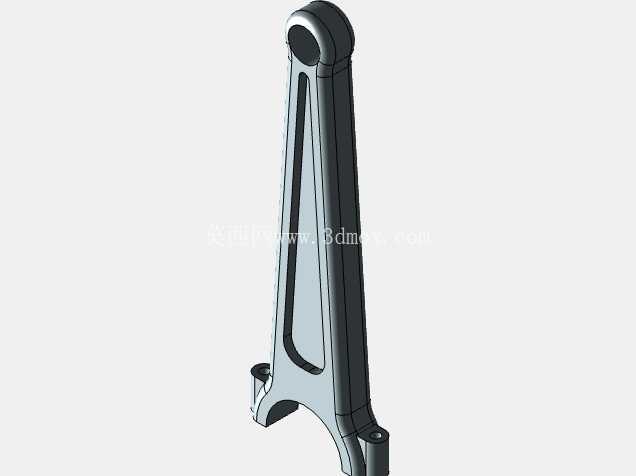

　　从功能特性上拆解，该组件采用一体化长柄式结构设计，主体沿轴向做等截面延伸，下端设置带镂空的卡接端，用于和内部动触头支架完成刚性连接，上端预留操作对接位，可匹配外部操作杆的扭矩输入。整个部件的受力路径做了连续化处理，操作力矩从上端输入后，沿主体加强筋结构直接传导至下端卡接位，没有多余的力臂弯折，能有效降低操作过程中的形变风险，即便是多次反复操作后，也能保证动触头的对位精度控制在允许公差范围内。组件表面做了圆滑过渡处理，没有尖锐棱角，一方面可以减少绝缘油流动时的局部紊流，另一方面也能避免安装过程中划伤绝缘密封件，降低油箱渗漏的隐患。

　　设计思路上，该组件优先考虑了绝缘油环境下的材料适配性，整体结构避免出现大面积的封闭空腔，防止长期运行过程中空腔内积存气体引发放电隐患；下端的镂空卡接结构做了对称式设计，既可以减轻部件自身重量，降低操作时的惯性冲击，也能让绝缘油在组件周围自由流通，保证触头切换过程中产生的电弧能被快速冷却熄灭。同时，组件的轴向尺寸做了严格的边界控制，安装后上端操作位与油箱顶盖的操作孔距离匹配常规密封组件的压缩量要求，不需要额外加装调整垫片就能满足密封配合公差，下端卡接位的伸出长度刚好匹配动触头支架的连接槽深度，不会出现行程过顶导致触头变形，或是行程不足导致接触不到位的问题。

　　从安装边界来看，该组件的最大径向尺寸控制在适配变压器分接开关安装套筒的内径范围内，安装时不需要对原有套筒做扩孔加工，可直接替换同规格的老旧活塞头组件；轴向总长度匹配常规10kV级中小型电源变压器的内部安装空间，装入后不会和内部绕组、引线支架产生结构干涉。部件表面的定位标识做了轴向对齐处理，安装时可通过外部观察标识位置直接判断内部触头的档位，不需要额外拆解油箱就能完成档位核对，大幅降低现场运维的操作复杂度。在实际工况验证中，该结构的活塞头组件能承受上百次档位切换操作而不出现明显形变，卡接位的配合间隙长期保持稳定，不会因为绝缘油的腐蚀出现卡涩、松脱的问题，能有效减少变压器分接开关的故障概率，提升供电系统的运行稳定性。
