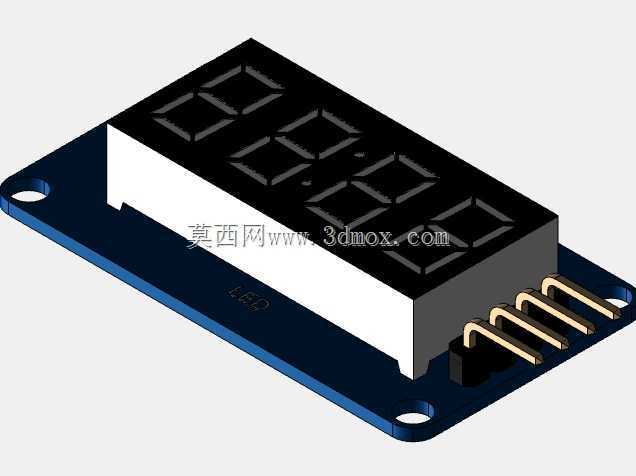

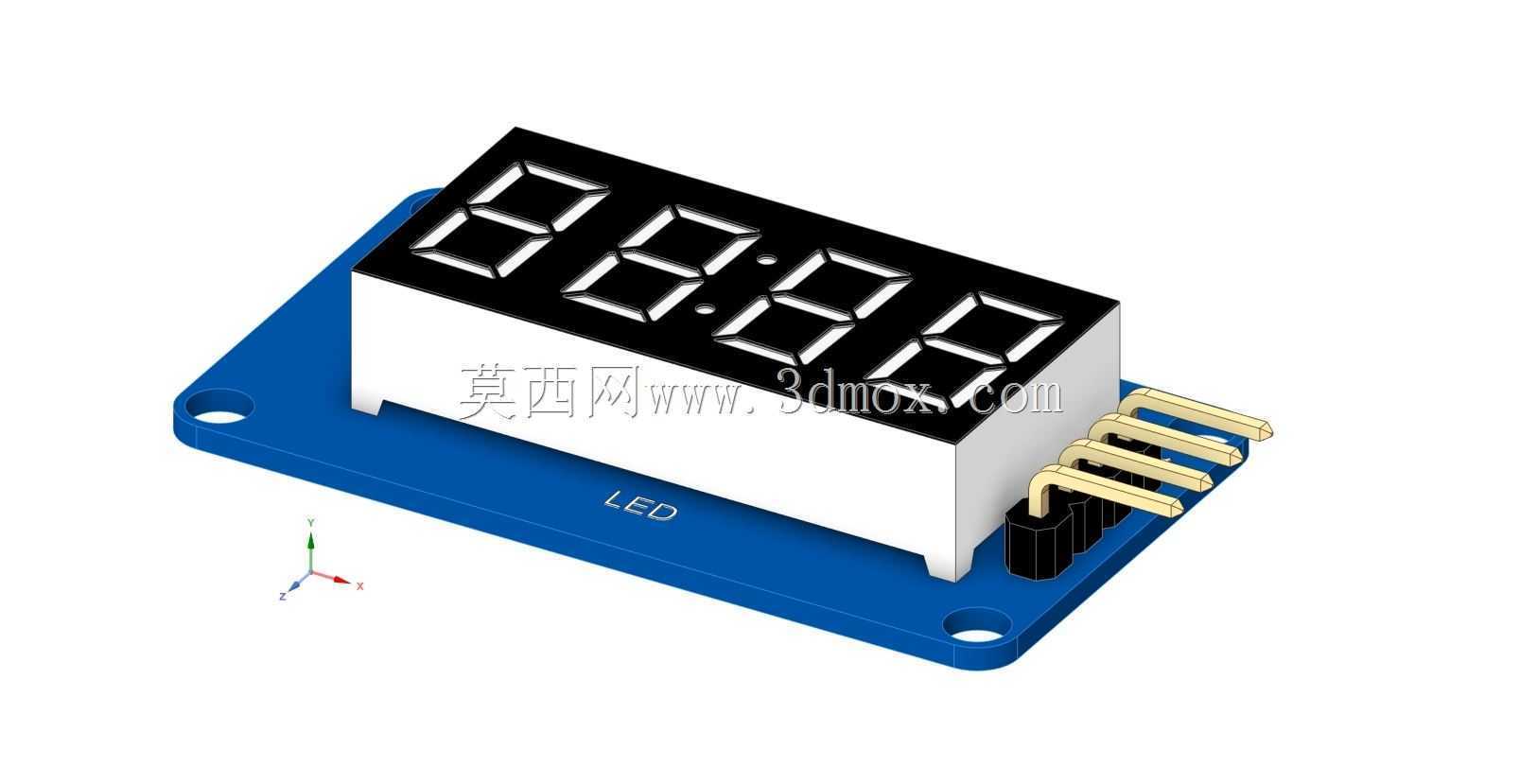

四位七段数码管I2C显示模块结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:878309
  • 四位七段数码管I2C显示模块结构设计
  • 四位七段数码管I2C显示模块结构设计

  在嵌入式开发、小型工控面板、教学实验装置的硬件选型环节,四位七段数码管显示模块是应用频次极高的人机交互组件,本次呈现的I2C接口四位七段显示模块,针对传统并行IO驱动数码管占用引脚过多的痛点做了结构与接口层面的优化,适配多数开源硬件平台与小型控制板的安装需求。从实际应用场景来看,这类模块常被用于小型温控器的参数显示、桌面小型设备的计数展示、学生电子实验的数值输出、简易计时器的时间呈现,甚至部分小型电源模块的电压电流参数显示场景,相比OLED屏它的显示亮度更高,在光线充足的车间环境下也能清晰读取数值,相比LCD段码屏它的驱动逻辑更简单,不需要复杂的段码映射寄存器操作,开发门槛更低。

  从产品功能特性来看,这款模块采用四位共阳或共阴七段数码管作为显示核心,搭配I2C通讯的驱动芯片,仅需要两根通讯线就能完成全部显示内容的控制,相比传统需要8根段选加4根位选的并行驱动方式,大幅减少了对主控IO口的占用,对于引脚资源紧张的小型单片机控制板来说十分友好。模块板载的两个独立LED点位可作为状态指示或者冒号显示,适配时钟类场景的小时分钟分隔需求,不需要额外外接指示灯元件。模块的引脚采用排针引出设计,排针间距采用标准2.54mm间距,既可以直接插在面包板上做原型验证,也可以通过排线连接到主控板上做整机装配,适配不同开发阶段的使用需求。

  从设计思路层面拆解,这款模块的PCB采用蓝色阻焊设计,板型做了圆角处理避免安装时刮伤线材,四个角预留了标准M2安装孔位,安装孔的位置避开了底部走线与元件布局,既可以通过铜柱固定在设备外壳内部的安装柱上,也可以用尼龙扎带穿过孔位绑定在型材机架上,安装方式灵活。数码管本体采用白色塑壳封装,黑色面罩提升显示对比度,数码管的发光段采用高亮白光或者红光芯片,发光角度覆盖120度,侧面观察也不会出现明显的亮度衰减。PCB板上的驱动芯片布置在数码管本体的侧下方,避开数码管的投影区域,避免数码管工作时的热量长期堆积在芯片上方影响驱动稳定性,限流电阻布置在排针与驱动芯片之间,走线短且宽度满足载流要求,长时间点亮也不会出现电阻过热的问题。

  关于外形尺寸与安装边界,这款模块的整体长宽控制在40mm24mm范围内,数码管本体的高度为12mm,加上底部排针的总高度不超过18mm,对于设备内部安装空间局促的场景十分友好,安装孔的中心距为36mm20mm,和多数小型传感器模块的安装孔位兼容,在做模块化设备搭建时可以统一安装孔位规格,减少结构件的开模种类。排针的引出方向为侧向引出,相比底部直插的排针设计,侧向引出可以降低模块的整体安装高度,在薄型外壳的设备内部也能顺利装配,不会出现排针顶到外壳的问题。模块的PCB边缘做了半毫米的工艺边处理,焊接时不会因为板边毛刺影响装配平整度,数码管与PCB之间采用波峰焊固定,焊点饱满无虚焊,抗振动性能满足一般工业设备的使用要求,在设备运输或者长期运行产生振动的场景下也不会出现数码管松动移位的问题。

  在结构建模过程中,需要重点关注数码管段码的位置精度,确保每个发光段的位置和实际硬件一致,避免做结构干涉检查时出现误差;排针的建模需要准确还原每根针的尺寸与间距,确保和标准接插件的配合尺寸准确;安装孔的位置需要严格按照实际孔位坐标建模,方便结构工程师在做整机装配时直接配合安装柱使用,不需要二次调整孔位。模块上的LED标识丝印在建模时可以做简化的浮雕处理,还原实物的标识信息,方便装配时识别模块方向。
