250V15A直插TO封装NPN功率晶体管

项目分类:通用机械零部件 发布时间:2025-01-05 ID:878313
  • 250V15A直插TO封装NPN功率晶体管
  • 250V15A直插TO封装NPN功率晶体管
  • 250V15A直插TO封装NPN功率晶体管

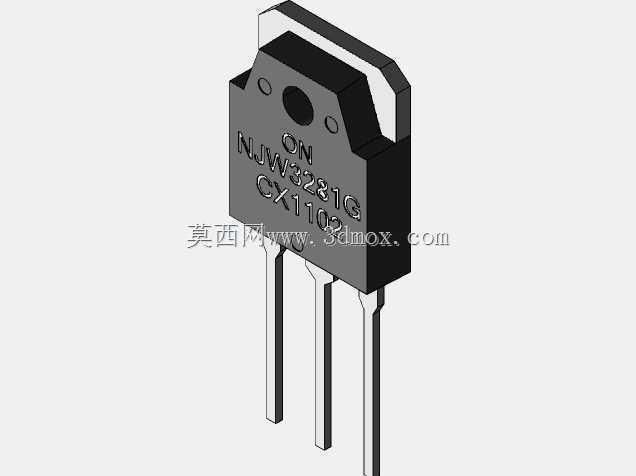

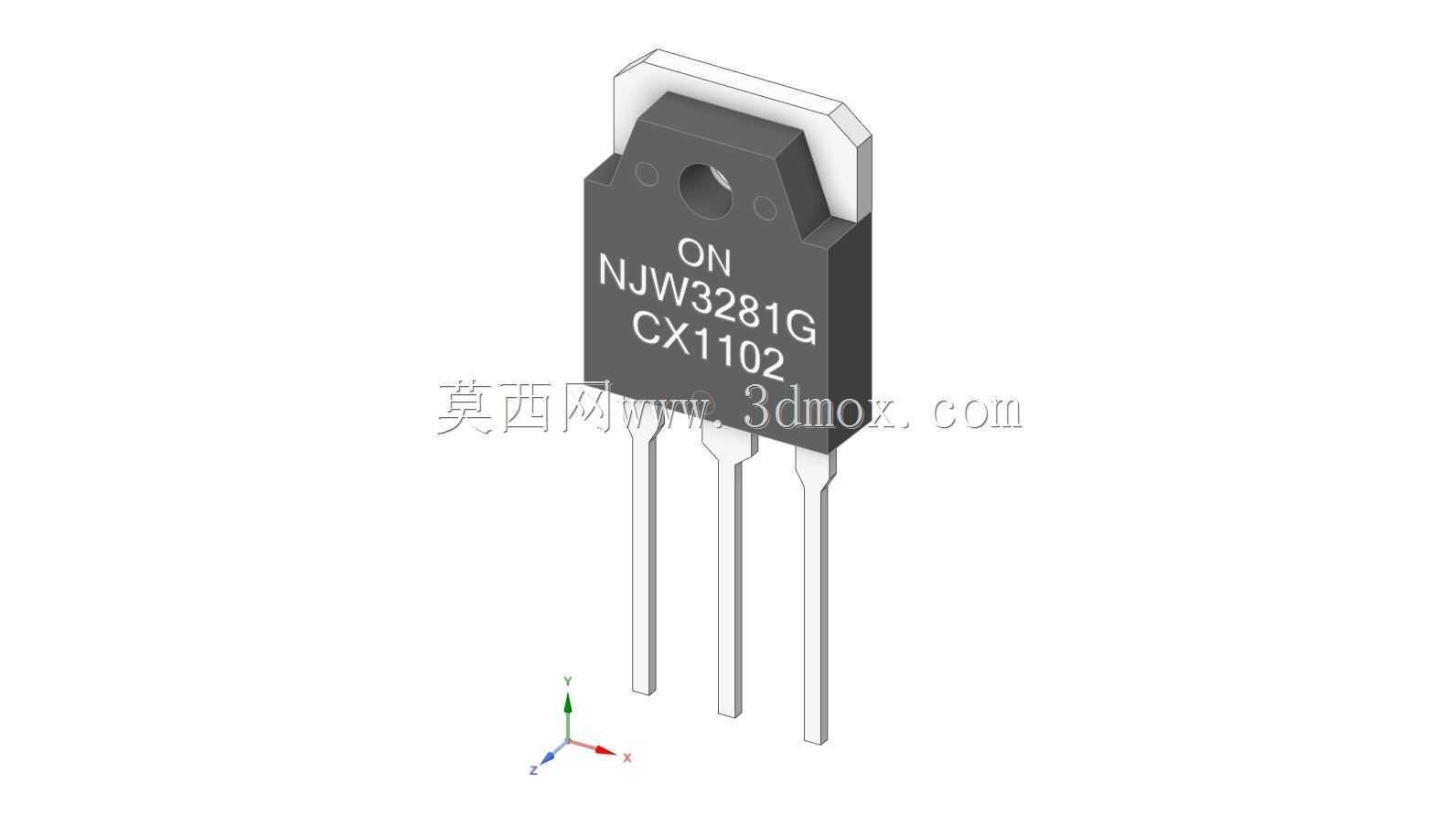

  这款NPN功率器件的三维建模还原,完全围绕工业电子设备的实际装配需求展开,没有做多余的艺术化修饰,所有结构特征都匹配量产器件的真实物理边界。在开关电源、工业变频器、音频功率放大、直流电机驱动这类常见工业场景里,这类250V耐压、15A通流能力的NPN晶体管是核心功率通路器件,建模时首先要考虑的就是PCB布局、散热片装配的适配性,不能只做外观还原。

  从实际使用场景来看,这类器件大多工作在大电流通断状态,自身发热量大,所以封装采用的是TO系列直插塑封结构,背部自带金属散热接触面,建模时严格还原了背部金属片的平面度、安装孔的位置公差——这个安装孔是用来配合螺丝将器件锁固在铝制散热片上的,孔位的中心距、孔径都按照行业通用标准做了匹配,避免实际装配时出现孔位错位、螺丝无法穿入的问题。三个引脚的长度、直径、引脚间距完全遵循对应封装的行业规范,引脚的根部做了应力释放的圆弧过渡,还原了真实器件引脚的结构特征,方便结构设计人员在做PCB布局时核对焊盘位置,也能提前评估引脚折弯成型后的空间占用,避免和周边的电容、电阻、接线端子等元件出现干涉。

  器件本体的塑封外壳部分,建模时还原了顶部的定位凹槽、侧面的脱模斜度,这些细节在做整机结构布局时非常关键——很多紧凑型电源设备里,晶体管上方会有绝缘片、塑料压条或者外壳盖板,如果忽略了本体的凸起高度、定位槽的结构,很容易出现装配间隙不足、压条无法卡入的问题。本体表面的丝印区域做了平整化处理,和真实器件的丝印平面一致,方便后续做BOM标识、生产追溯标记的设计参考。

  建模过程中特意区分了不同部位的材质特征:塑封部分的哑光质感、背部金属散热片的金属光泽、引脚的镀锡层质感,这些材质区分不是为了视觉效果,而是方便在做热仿真、结构干涉检查时快速识别不同部件,比如在做整机安规距离校核时,可以快速选中金属引脚、散热片部分,核对其与周边带电器件、接地结构的电气间隙是否符合安规标准。

  从安装边界来看,这款器件直立安装在PCB上时,本体距离PCB板面的高度、引脚伸出PCB背面的长度都做了准确还原,结构设计人员可以直接用这个模型评估PCB上方的层间空间,比如多层板堆叠结构里,上层板距离下层板的高度是否足够容纳这个晶体管,不会出现顶到上层板的问题。如果是卧式安装的场景,只需要按照引脚的折弯半径要求调整引脚形态,模型的本体尺寸、散热面位置也能直接作为折弯尺寸的参考,不用再反复核对实物样品的尺寸。

  在做设备的维修性设计时,这个模型也能提供准确的空间参考:比如晶体管周边需要预留多大的操作空间,才能方便售后人员用螺丝刀锁紧散热片螺丝、更换故障器件,不会因为周边元件太密集导致操作空间不足。另外,模型还原了器件本体的倒角特征,没有尖锐的直角结构,这也和真实量产器件的工艺特征一致——塑封器件在生产时会做边缘倒角处理,避免装配时划伤绝缘片、导线表皮,造成绝缘失效的隐患。

  很多工程师在选型初期,往往只关注器件的电气参数,忽略了结构尺寸的匹配,等到打样阶段才发现器件装不进预设的空间,或者散热片无法固定,不得不重新改板、调整结构,浪费大量的研发周期。这个精准的三维模型可以直接导入到常用的机械设计软件中,在方案设计阶段就完成结构布局、干涉检查、安装空间校核,提前规避这类结构匹配问题。尤其是在做高功率密度的电源产品、小型化驱动设备时,每一个元件的空间占用都需要精确计算,这类功率器件因为体积相对较大,又是发热元件,周边需要预留一定的散热空间,模型的准确尺寸可以帮助设计人员精准预留散热通道,避免因为元件排布过密导致热量积聚,影响设备的长期运行可靠性。
