电源变压器用冷却盘管散热结构

　　在大功率电源变压器的长期运行场景中，绕组与铁芯的温升控制直接决定设备的绝缘寿命与负载能力，这款内嵌式冷却盘管结构，正是针对密闭式电源变压器的散热需求设计的换热组件。不同于外置风冷散热的结构形式，该冷却盘管采用内嵌式布局，直接布置在变压器绕组与外壳之间的散热风道间隙中，盘管内部通循环冷却介质，通过管壁与周边热空气、相邻散热翅片的热交换带走变压器运行产生的损耗热量，避免热量在绕组内部积聚造成局部过热。

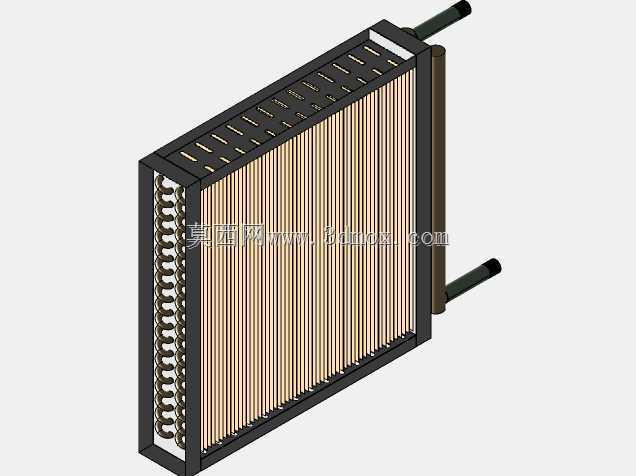

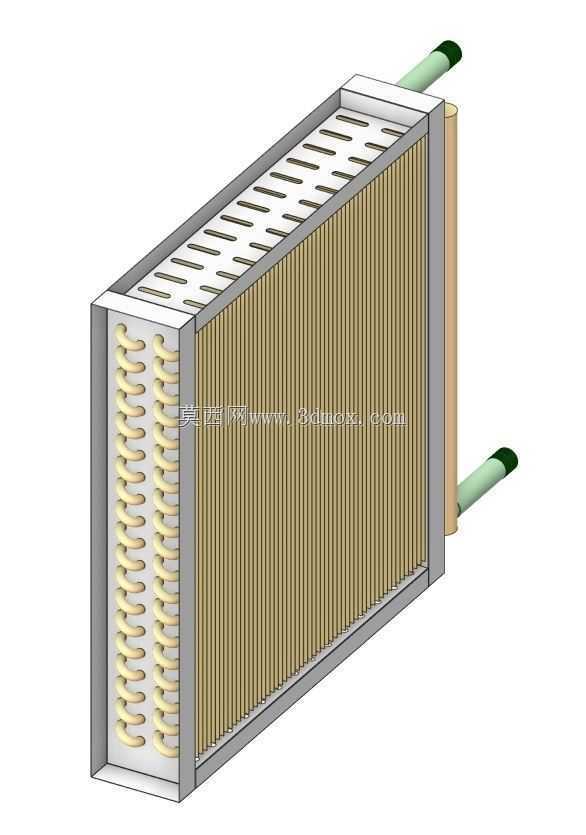

　　从结构设计逻辑来看，整个组件采用矩形框架式承载结构，外围的金属边框既作为盘管的定位支撑，也作为散热翅片的安装基准，边框的尺寸公差严格匹配变压器内部的预留安装空间，侧边预留的介质进出管接头采用外伸式设计，管端做了适配快插接头的结构处理，安装时可直接与变压器外部的冷却循环管路对接，无需额外加工转接结构。盘管部分采用连续螺旋弯折的管路布局，沿框架的纵向均匀排布，每一圈盘管的间距经过热仿真优化，既保证足够的换热接触面积，也不会因为管路过密阻碍内部空气的自然对流，盘管外侧布置的密集竖向散热翅片，通过卡扣与边框固定，翅片与盘管管壁紧密贴合，将盘管的冷量快速传导到整个散热截面，扩大换热范围，提升整体散热效率。

　　在安装边界的考量上，整个组件的外形为规整的长方体结构，厚度方向控制在变压器外壳与绕组之间的预留间隙范围内，不会额外占用变压器的外部安装空间，组件的上下边框预留了螺栓固定孔位，可直接通过紧固件固定在变压器内部的安装支架上，安装时无需对变压器原有结构做改动，适配现有同功率等级电源变压器的散热改造与新机配套。实际运行过程中，冷却介质从下部接头进入盘管，沿螺旋管路向上流动的过程中持续吸收周边热量，升温后的介质从上部接头流出，接入外部冷却循环系统完成散热后重新回流，形成闭环冷却回路；这种结构相比传统的风冷散热，散热效率受外部环境温度影响更小，在高负载、密闭安装的场景下能将变压器的绕组温升控制在绝缘材料允许的范围内，避免高温导致的绝缘老化加速问题。

　　设计过程中针对盘管的弯折半径做了反复校核，保证管路弯折处不会出现截面变形影响介质流速，同时翅片的间距设置兼顾了散热效率与积灰清理的便利性，长期运行过程中可通过常规的压缩空气吹扫完成表面浮尘清理，无需拆解组件。框架的边角位置做了圆角过渡处理，避免安装过程中划伤变压器绕组的绝缘层，进出管的外伸长度经过匹配设计，刚好穿过变压器外壳的预留开孔，管路与外壳之间可通过密封胶圈完成密封，满足户外安装场景下的防护要求。对于结构设计人员来说，该模型可直接参考用于同类型油浸式或者干式电源变压器的散热系统设计，盘管的管路直径、螺旋间距、翅片密度都可以根据变压器的实际损耗功率做参数化调整，框架的安装孔位也可根据不同型号变压器的支架结构做适配修改，减少重复建模的工作量；设备选型人员也可参考该结构的尺寸参数，评估现有变压器加装内嵌冷却组件的可行性，核算改造后的散热能力提升幅度，判断是否满足长期满负载运行的散热要求。
