开放式安装220V转24V50VA电源变压器

　　这款工频电源变压器主要面向工业控制、小型机电设备、低压信号回路的供电场景，在自动化控制柜、小型机电一体化设备、民用低压供电回路中都有广泛应用，核心作用是将电网侧220V工频交流电转换为24V安全电压输出，额定带载能力50VA，可满足2A持续输出工况下的供电需求，为继电器回路、小型直流电源前端、指示灯组、传感模块供电回路提供稳定的电压转换支撑。从结构设计来看，这款变压器采用开放式框架加侧边安装支架的结构，区别于全灌封封闭型变压器，开放式结构的绕组散热条件更好，长期满负载运行时绕组温升控制更稳定，适合安装在通风条件良好的控制柜内部、设备机架预留安装位，不需要额外搭配散热辅件即可满足长期运行的温升要求。

　　设计过程中首先确定了铁芯的叠厚与窗口尺寸，按照50VA额定容量选取对应规格的EI型硅钢片，叠片方向与绕组绕制方向匹配，保证磁路闭合时的漏磁控制在合理区间，避免对周边敏感的传感元件产生电磁干扰；绕组部分采用分层绕制结构，原边绕组对应220V输入，采用线径适配长期空载加满载电流的漆包线，层间加绝缘隔纸保证耐压等级，副边绕组对应24V输出，采用更粗的漆包线绕制对应匝数，保证2A输出时的绕组压降控制在允许范围内，绕组与铁芯之间、原副边绕组之间都设置了足够的绝缘距离，满足常规工业设备的电气绝缘要求。

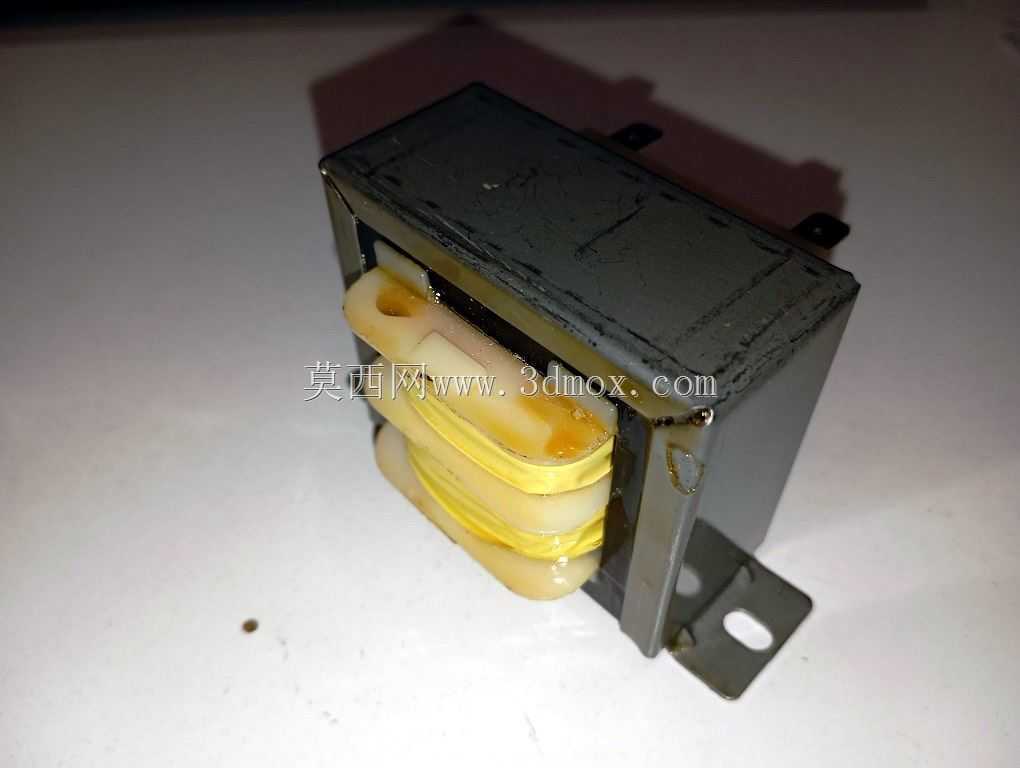

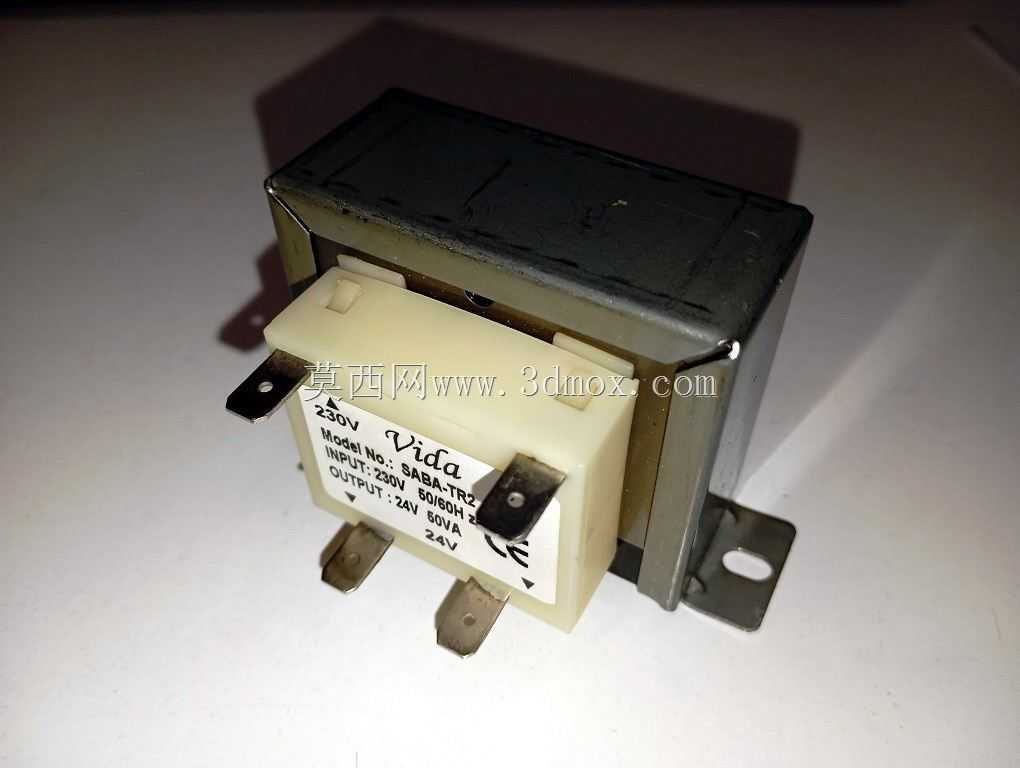

　　安装结构上，变压器两侧延伸出带安装孔的金属固定支架，支架与铁芯框架采用刚性连接，安装孔位适配M4规格的固定螺丝，安装时可直接通过支架将变压器固定在设备的安装板、机架横梁上，安装边界清晰，固定后整体结构稳固，能够承受设备运行时的常规振动，不会出现绕组松动、支架变形的问题；接线端采用插片式接线端子，分别对应原边输入、副边输出的接线点位，端子上清晰标注电压参数，接线时可直接配套标准插簧端子完成接线，不需要额外焊接，现场装配效率更高，同时端子的载流能力匹配额定电流要求，长期运行时不会出现端子过热的问题。

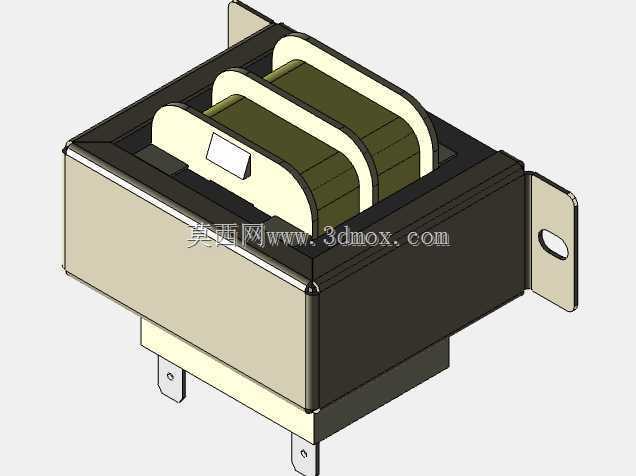

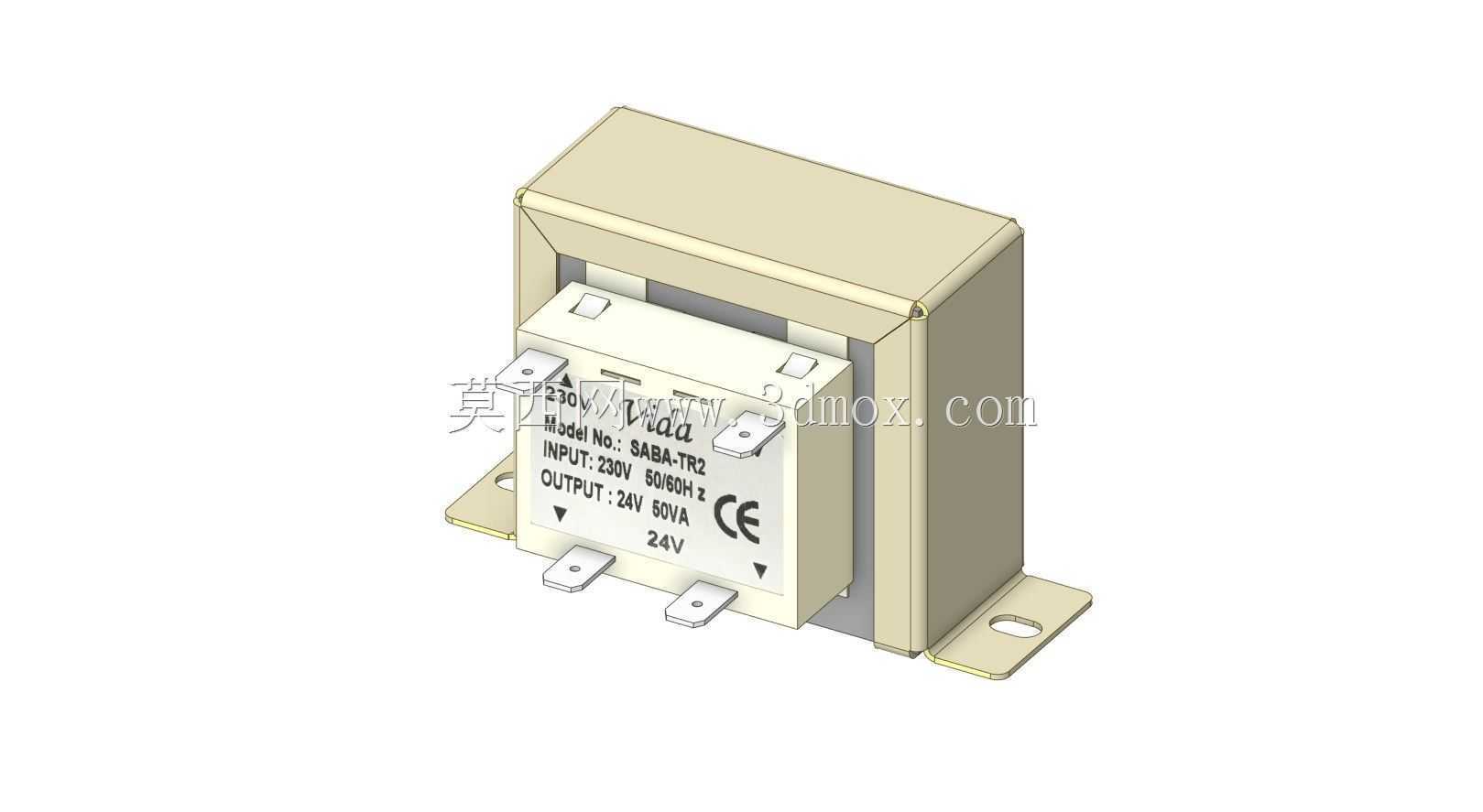

　　外形结构上，变压器整体为长方体构型，主体部分为绕组与铁芯组成的核心变压单元，外部的金属框架既起到固定铁芯叠片的作用，也能对绕组形成一定的机械防护，避免装配过程中硬物磕碰损伤绕组绝缘层；正面的标识区域清晰标注输入输出电压、额定容量、 CE 认证标识，方便现场接线时快速核对参数，避免接错电压导致设备损坏。在实际选型应用中，这款变压器适合安装在设备内部的干燥通风位置，不适合露天、高湿度、强腐蚀的安装场景，选型时需要核算后端负载的总功率，预留20%左右的功率余量，避免长期满负载甚至过载运行导致绕组过热，缩短变压器使用寿命；安装时需要注意接线极性，原边侧接入220V工频交流电，副边侧输出24V交流电，若后端需要直流供电，可搭配整流桥、滤波电容组成直流供电回路。建模过程中完整还原了变压器的叠片铁芯结构、绕组外包绝缘层、侧边安装支架、插片式接线端子的所有细节，安装孔位尺寸、端子间距、整体外形尺寸都按照实物1:1还原，可直接用于设备装配的干涉检查、安装布局模拟，在做控制柜布局设计时，可直接将该模型导入装配体，核对安装空间、接线空间是否满足要求，避免实际装配时出现空间不足、接线干涉的问题。
