KBL410桥式整流二极管电子元器件结构

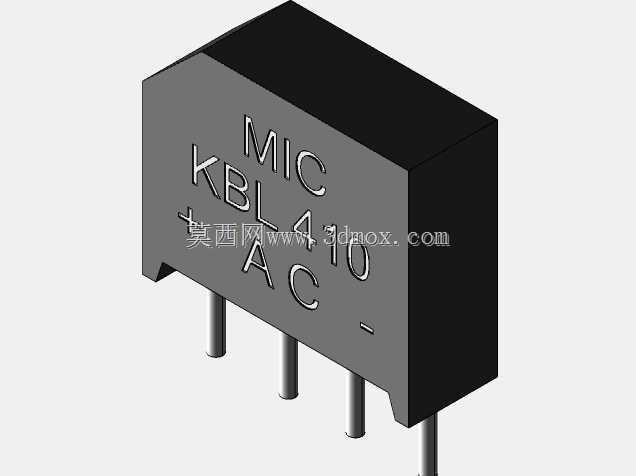

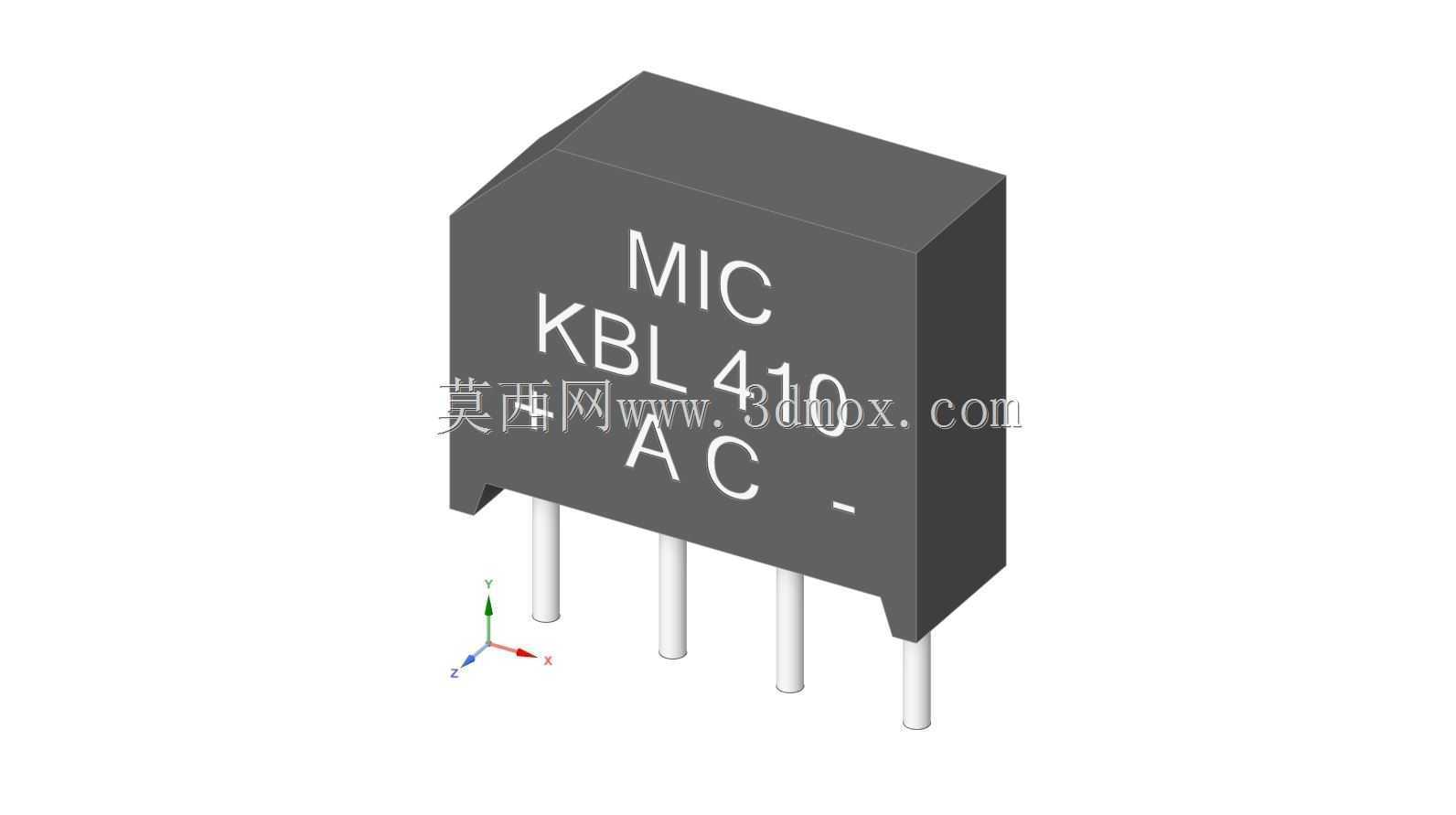

　　在低压直流供电的各类电子设备、工控板卡、小型电源模块的开发过程中，桥式整流器件是交流转直流回路里无法绕开的核心部件，本次呈现的KBL410型桥式二极管结构，完全贴合量产器件的实际形态做三维还原，能直接用于PCB布局干涉检查、整机装配模拟、电源回路BOM选型的可视化校验工作。做过板级电源设计的工程师都清楚，很多新手在布局整流桥时容易忽略器件本体的安装边界，要么给引脚留的焊盘间距不对，要么器件和周边电解电容、散热片的安全距离不足，等到打样回来才发现装不上，或者引脚应力过大留下可靠性隐患，这个三维结构把每一处细节都做了还原，四个直插引脚的中心距、引脚直径、伸出本体的长度都和量产实物一致，本体的倒角、印字面的标识位置、引脚根部的注塑凸台都没有省略，完全可以直接导入PCB设计软件做3D预览，提前排查装配干涉问题。

　　从实际应用场景来看，这款整流桥常用在10A以内的交流输入回路，比如小型开关电源的输入整流段、工控辅助电源板、家电控制板的电源入口、小型充电设备的交直流转换环节，相比用四个分立二极管搭建整流回路，这种封装好的桥式器件能大幅减少板上占用面积，降低手工焊接的出错概率，四个引脚的功能定义清晰，两个交流输入脚、两个直流正负极输出脚，印字面上的标识直接对应引脚定义，装配时不会出现极性接反的问题。

　　在设计思路上，这类桥式二极管的封装采用方形塑封结构，本体采用耐高温的注塑材料包裹内部四个整流二极管芯片，芯片之间通过内部铜片连接完成桥式电路的拓扑，外部伸出的四个引脚做了镀锡处理，保证焊接时的浸润性，引脚的排布采用直插单列四脚设计，适配常规波峰焊工艺，不需要额外做特殊治具就能完成批量焊接。从安装边界来看，器件本体的高度、宽度、厚度都做了1:1还原，设计PCB时可以直接参考这个模型预留器件安装空间，本体和PCB板面之间的预留间隙、引脚伸出PCB背面的焊锡高度都能通过模型提前模拟，避免出现器件贴板过紧导致焊接时助焊剂无法挥发，或者引脚过长触碰机箱壳体造成短路的问题。

　　很多工程师在做电源模块的结构设计时，往往只关注原理图的电气参数，忽略了整流器件的实际外形，比如在做密闭式电源适配器的时候，整流桥本体的高度如果算不准，就会出现外壳合模时压到器件的问题，或者器件离外壳过近导致安规距离不足，用这个三维模型做装配校验，就能提前把这些问题规避掉。另外在做教学演示或者产品展示的时候，这个模型也能直观展示桥式整流器件的外部结构，帮助新人快速理解直插整流桥的引脚排布和安装方式，不用拿着实物反复测量尺寸。模型还原了器件表面的丝印标识，包括型号、品牌标识、极性标记，和量产实物完全一致，在做整机BOM的可视化展示时，能直接对应到具体的物料型号，不会出现选型和模型不匹配的问题。对于做自动化插件设备编程的工程师来说，这个模型也能用来模拟插件头的取件路径，提前确认器件的抓取位置、插件时的引脚对位角度，减少设备调试时的试错成本，毕竟直插器件的插件精度要求高，提前通过三维模型确认器件的外形尺寸和引脚位置，能大幅提升设备调试的效率。
