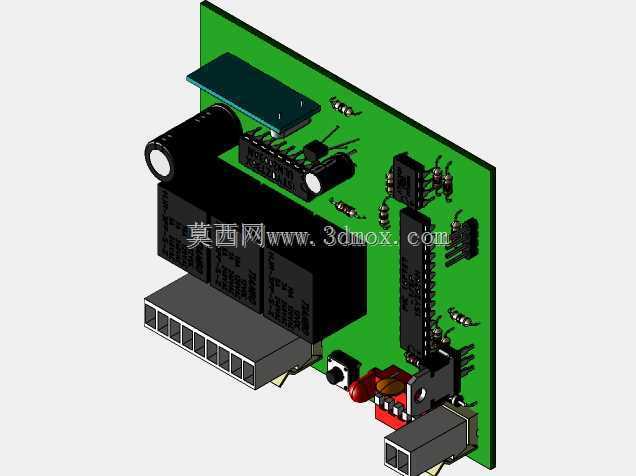

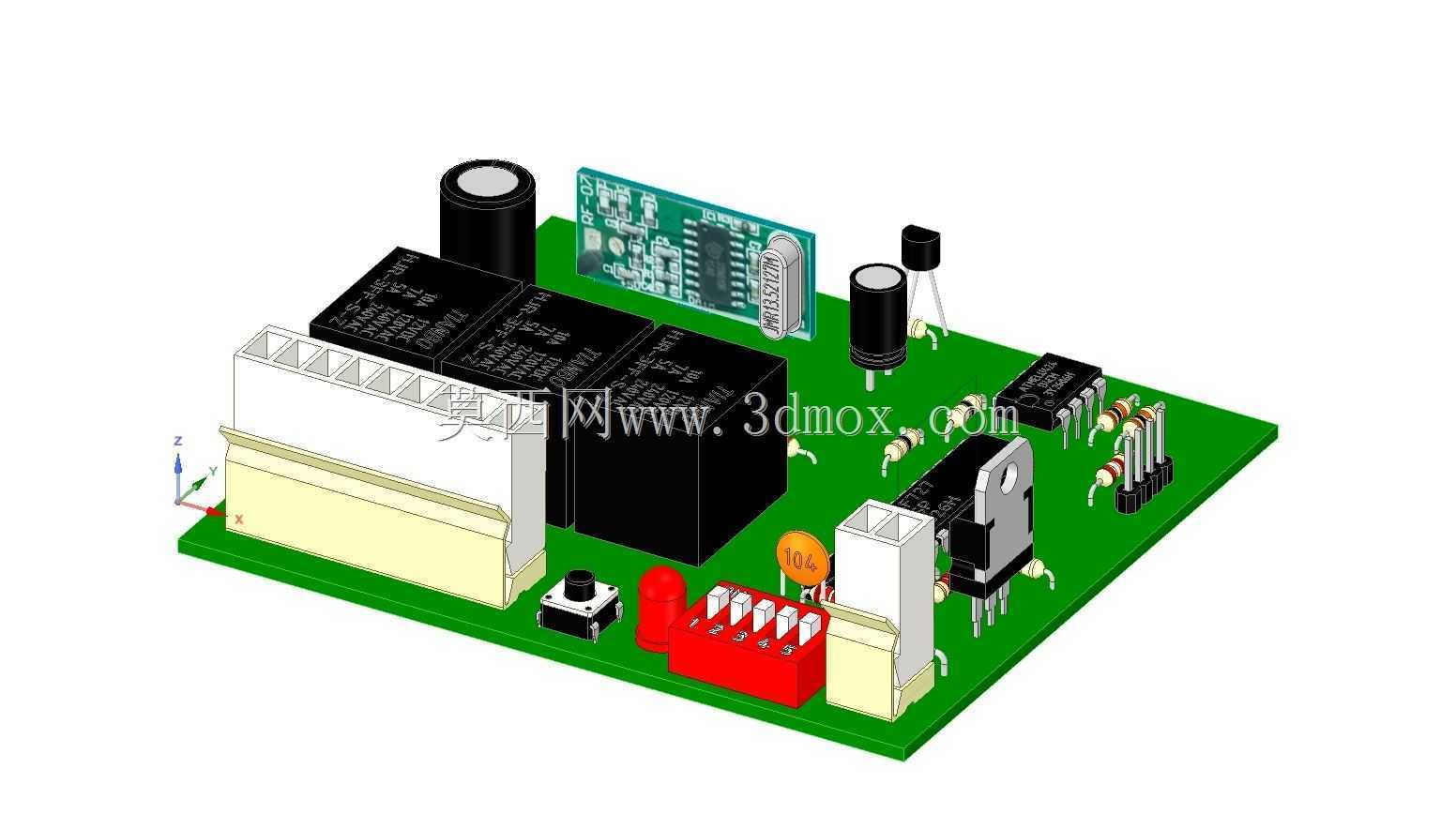

三继电器无线遥控控制电路板结构设计

　　该三继电器无线遥控控制板，核心应用场景覆盖工业现场分布式设备启停控制、小型智能家居回路切换、农用小型机具远程操控等领域，可在无需布设长距离控制线缆的前提下，实现三路独立负载的通断控制，解决传统有线控制布线繁琐、改造难度大的痛点。从实际用途来看，该控制板可直接对接额定电压范围内的交流或直流负载，单路继电器可承载常规中小功率设备的通断需求，比如车间内的小型风机、照明回路、电磁阀组，或是家用场景下的灯具、电动窗帘、小型水泵等设备，通过无线信号接收模块解析遥控端指令，驱动对应继电器完成触点吸合与释放，无需人员近距离操作设备，在高空、狭窄空间、存在一定安全隐患的作业场景下，可大幅提升操作便捷性与人员安全性。

　　在功能特性层面，板载集成了三路独立电磁继电器，每路继电器均设置了对应的状态指示与输出接线端子，同时预留了无线接收模块的焊接位、电源输入滤波回路、信号处理芯片以及必要的保护元件。电源输入端搭配电解电容与陶瓷电容组成的滤波电路，可抑制输入电源的纹波干扰，避免电压波动导致的继电器误动作；信号处理单元负责将无线模块接收到的编码信号进行解码，输出对应电平信号驱动三极管导通，进而控制继电器线圈得电；继电器输出端采用插拔式接线端子，方便现场接线与后期维护，端子旁预留了足够的接线操作空间，可适配常规线径的多股铜芯导线。板上还设置了手动测试按键，可在未配对遥控端的情况下直接测试每路继电器的动作状态，方便生产调试与故障排查。

　　从设计思路来看，整体PCB布局遵循强弱电分离原则，继电器强电输出区域与弱电信号处理区域保持足够的安全间距，避免强电串入弱电回路造成元件损坏。元件排布上，将高度较高的电解电容、继电器元件布置在板边区域，高度较低的贴片电阻、电容、信号芯片布置在板件中部，既满足波峰焊或回流焊的生产工艺要求，也避免高元件遮挡低元件，方便后期检修时的元件识别与更换。无线接收模块布置在板件一角，远离继电器等可能产生电磁干扰的元件，减少金属元件对无线信号的屏蔽影响，提升遥控接收灵敏度。接线端子统一布置在板件的同一侧边缘，方便外部线缆的集中布设与整理，避免线缆交叉干扰板上其他元件。

　　关于外形尺寸与安装边界，该控制板整体采用矩形PCB基材，板厚适配常规工业控制板的1.6mm厚度标准，板件四角预留了标准直径的安装孔，可通过铜柱或螺丝直接固定在设备外壳内部的安装位上，安装孔中心距匹配通用小型控制盒的内部安装凸台尺寸，无需额外制作安装转接件。板上最高元件为顶部的电解电容，整体元件最高高度控制在常规小型塑料外壳的内部容纳高度范围内，不会出现盒盖无法闭合的干涉问题；继电器与接线端子的突出高度经过核算，在外壳对应位置无需开设额外的避让槽即可完成装配。板件边缘预留了足够的安全爬电距离，强电端子与板边的间距满足低压电器的安全规范要求，安装时无需额外添加绝缘隔板即可满足基础绝缘要求。在实际选型适配时，可根据负载功率需求更换对应触点容量的继电器，板上继电器的焊盘尺寸兼容常规同封装不同品牌的继电器产品，无需修改PCB版图即可完成元件替换，适配不同的负载控制需求。
