弯管式水管连接螺母接头组件结构

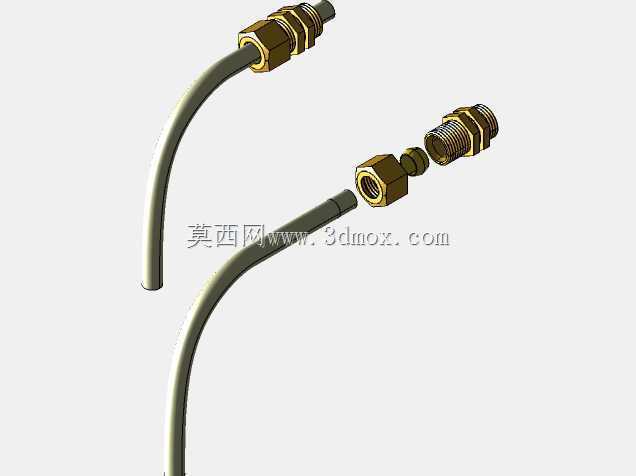

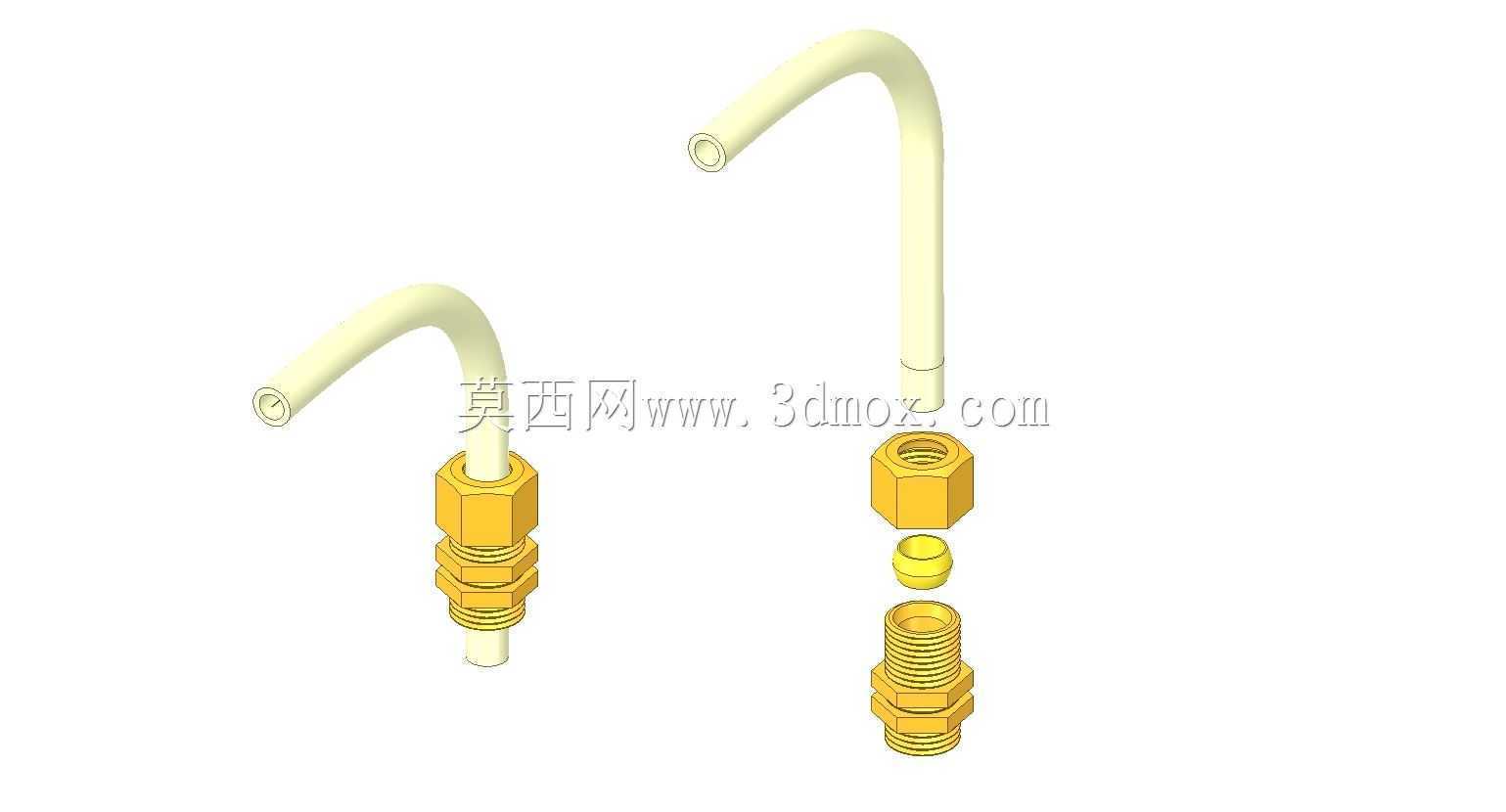

　　这套弯管式水管连接组件，核心解决小空间内流体管路的转向对接与密封锁紧需求，常见于小型冷却循环系统、实验台流体输送支路、紧凑型液压辅助回路、家用净水设备内部管路排布场景，尤其适配安装空间局促、管路需要90度转向引出的工位，避免硬管弯折带来的通径缩窄、应力集中开裂问题。从结构拆分来看，组件包含90度弯管主体、六角锁紧螺母、密封卡圈、外螺纹对接接头四个核心部分，弯管采用等通径设计，内壁光滑无突变台阶，流体经过转向位置时不会产生明显的涡流压损，弯管的弯曲半径做了放大处理，远大于管路通径的2倍，既保证管路弯折处的结构强度，也避免小半径弯折导致的通径变形。

　　六角锁紧螺母采用标准对边尺寸设计，适配常规活动扳手、开口扳手的夹持操作，螺母内壁做了阶梯限位结构，装配时螺母可在弯管端部自由转动但不会脱落，对接时无需转动整根弯管，只需旋动螺母即可完成与对接接头的锁紧，大幅降低狭小空间内的管路装配难度，尤其适合多管路密集排布的设备内部，避免装配时相邻管路的干涉问题。密封卡圈采用锥面配合结构，螺母旋紧过程中会推动卡圈沿接头锥面滑移，均匀挤压弯管外壁与接头内壁的配合间隙，实现无额外密封填料的硬密封效果，可承受常规低压流体回路的工作压力，不会出现长期使用后密封老化渗漏的问题。

　　外螺纹对接接头采用双六角限位结构，一端的外螺纹可直接拧入设备预设的内螺纹接口，另一端的外螺纹与锁紧螺母配合，中间的六角台肩可作为装配限位，拧紧时可通过扳手夹持固定接头，避免对接过程中接头跟转损伤设备接口螺纹。从安装边界来看，弯管的引出端长度做了冗余设计，可根据实际装配需求裁剪合适长度，适配不同厚度的设备面板安装场景，接头的螺纹长度覆盖常规面板厚度范围，装配后螺母锁紧时不会出现螺纹啮合长度不足导致的脱扣风险。整套组件的所有配合面都做了倒角导向处理，装配时无需额外对准即可顺利导入配合位置，降低一线装配人员的操作门槛，即使是无经验的装配人员也能快速完成管路对接，不会出现装偏导致的密封失效问题。

　　在实际设备运维场景中，这套接头组件可实现快速拆装，需要清理管路或者更换部件时，只需松开锁紧螺母即可分离弯管与接头，无需拆卸整段管路，大幅降低设备维护的时间成本。结构设计上充分考虑了模具成型的工艺性，所有零件都无倒扣结构，注塑或者金属压铸生产时均可采用简单两开模结构，无需复杂抽芯机构，可有效降低零件的量产加工成本，适合大批量配套生产使用。零件的壁厚设计均匀，避免壁厚突变导致的成型缩痕、应力集中问题，长期使用过程中不会因为内应力释放出现开裂变形。弯管端部与螺母的配合间隙控制在合理范围，既保证螺母可灵活转动，也不会出现间隙过大导致的管路晃动偏移问题，设备运行过程中即使存在轻微振动，管路连接位置也不会出现松脱渗漏。
