LM8UU直线运动轴承精密结构设计

　　做非标设备设计快十二年，经手的直线运动部件选型没有一千也有八百，LM8UU这款直线轴承可以说是小负载线性导向场景里的常客，从桌面级3D打印机的光轴运动副，到小型点胶机的滑台导向，再到自动化检测设备的探针位移模组，但凡用到8mm直径光轴做直线运动的场合，十有八九会先考虑这款标准件。很多刚入行的工程师容易把它和普通滑动衬套搞混，实际上两者的运动逻辑完全不同，LM8UU内部带循环滚珠列，运动时滚珠在保持架的引导下做循环滚动，摩擦系数比铜套或者尼龙衬套低一个数量级，低速运动时几乎没有爬行现象，这也是它在精密小负载场景里不可替代的核心原因。

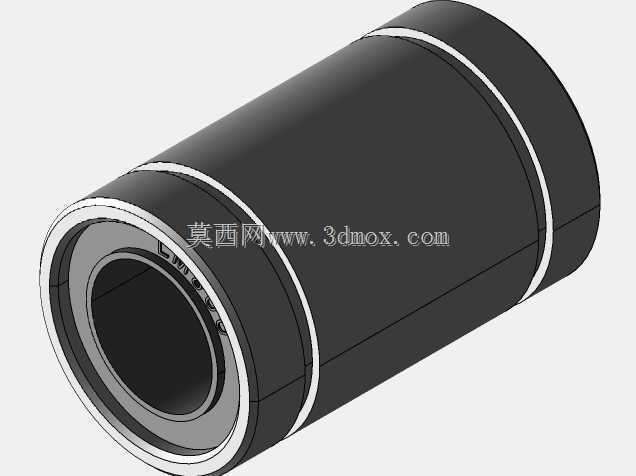

　　从结构设计逻辑来看，这款轴承的外壳采用轴承钢整体淬硬处理，壁厚控制在均匀的1.5mm，既保证了压入安装座时的径向刚度，又不会因为壁厚过大导致整体外径尺寸超标，标准LM8UU的外径是15mm，总长度24mm，安装时只要在安装板上加工H7公差的15mm安装孔，直接压入即可，不需要额外做轴向固定，因为外壳外圆和安装孔的过盈配合已经足够提供轴向锁紧力，当然如果是冲击负载较大的场景，也可以在安装孔侧面加工M3的顶丝孔，顶在轴承外壳的卸荷槽位置，避免长期往复运动后轴承出现轴向窜动。内部的保持架采用尼龙加纤材质，自带四个均匀分布的滚珠循环回路，每个回路里的滚珠直径统一为2mm，装配时滚珠和内孔光轴的预压量控制在0.005-0.01mm之间，既不会因为预压过大导致运动阻力陡增，也不会因为间隙过大出现运动时的径向晃动，正常安装后径向跳动量可以控制在0.01mm以内，完全满足大部分小型自动化设备的导向精度要求。

　　实际选型应用的时候要特别注意几个边界条件，首先是负载能力，这款轴承的额定动负载大概在270N左右，额定静负载在410N上下，这里的负载指的是垂直于光轴方向的径向负载，如果是有轴向力的场景，绝对不能用它来承受轴向载荷，因为内部的滚珠循环槽没有轴向承载结构，轴向受力会直接导致保持架变形碎裂，很多新手做滑台设计的时候把驱动丝杠和光轴不平行，运行时产生额外的轴向分力，往往用不了一两个月轴承就会卡滞报废，这点在装配调试的时候必须打表校验平行度，误差要控制在0.02mm/100mm以内。其次是使用环境，因为轴承内部的滚珠和滚道是开放结构，没有自带密封件的话，加工产生的铝屑、粉尘很容易进入滚道内部，造成滚珠磨损、运动卡涩，所以在木工设备、打磨设备这类粉尘较大的场景使用时，必须在轴承两端加装防尘密封圈，或者直接选用带双面密封的UU型号，同时要定期在光轴表面涂抹低粘度的润滑脂，不要用高粘度的黄油，不然会增大运动阻力，低速运动时容易出现顿挫。

　　再说到安装边界的细节，很多人设计安装座的时候只考虑孔的公差，忽略了安装孔端面的垂直度，如果安装孔端面和光轴轴线不垂直，轴承压入之后会产生内应力，滚珠在滚道里的受力不均匀，不仅会增大运动阻力，还会大幅缩短轴承的使用寿命，所以加工安装座的时候，安装孔的端面跳动必须控制在0.01mm以内，压入轴承的时候要使用专用的压套，均匀压在轴承的外圆端面上，不能直接敲击轴承内孔，不然很容易导致外壳变形，内部滚珠卡滞。另外如果是长行程的运动场景，单根光轴上建议配置两个LM8UU轴承，两个轴承的间距要大于行程的1/2，这样可以避免运动到行程末端时出现悬臂翘曲的问题，很多人做小型滑台的时候为了省空间，一根光轴上只装一个轴承，滑台伸出去之后晃量特别大，精度根本没法保证，这点是结构设计里很容易踩的坑。

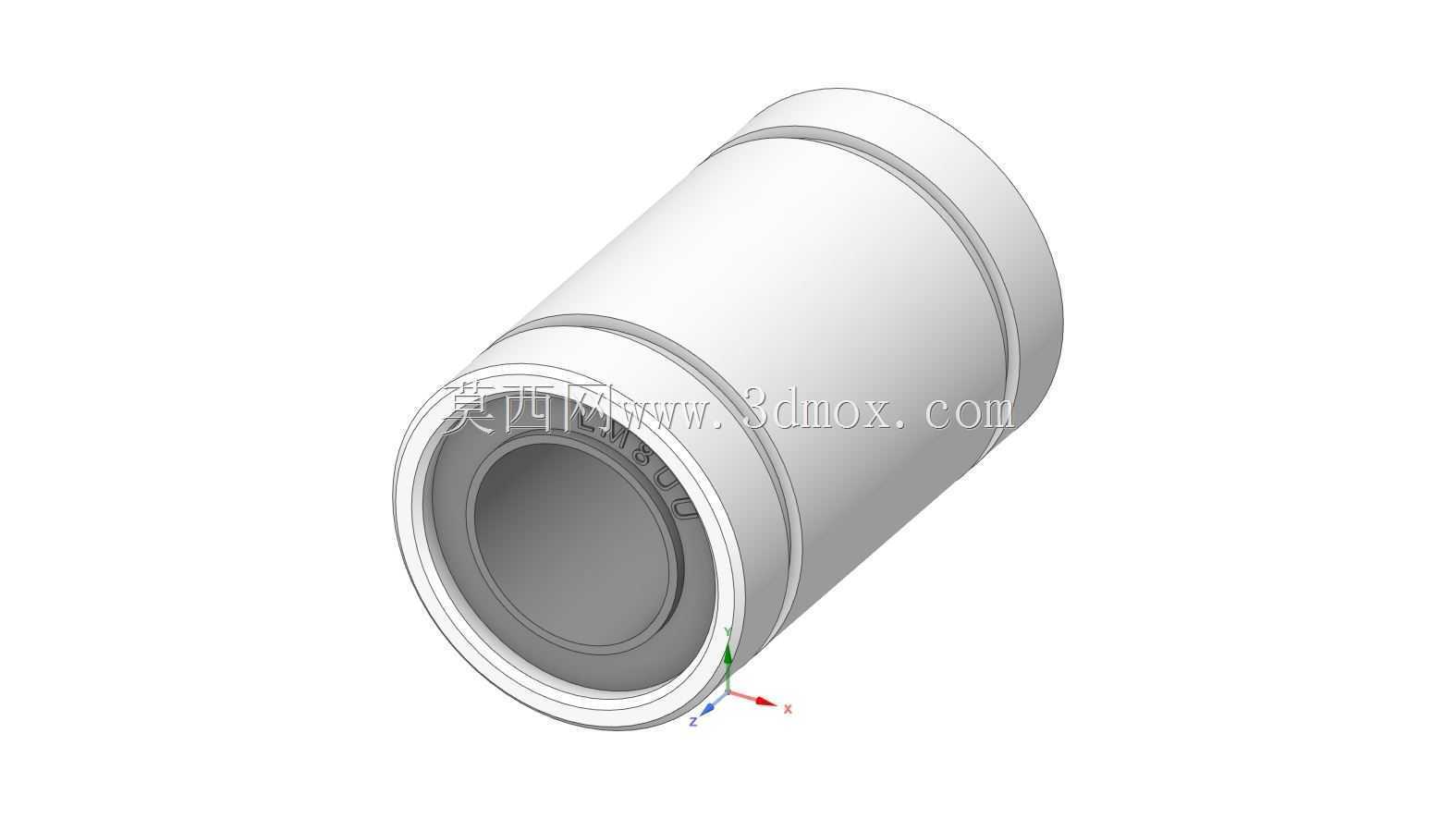

　　从建模的角度来说，还原这款轴承的时候不能只画个空心圆柱应付，要把内部的滚珠循环槽、保持架的分隔结构、外壳上的密封槽都准确还原，不然做整机装配干涉检查的时候很容易出问题，比如之前有个学员做3D打印机的X轴滑台建模，只画了轴承的外轮廓，没考虑两端密封圈的突出量，结果装配的时候滑台端盖和轴承密封圈干涉，装完之后转不动，拆了重新改设计浪费了很多时间。另外要注意轴承内孔和光轴的配合公差，光轴要选g6公差的硬轴，表面粗糙度要达到Ra0.8以下，太粗糙的光轴会快速磨损滚珠，表面太光滑的话润滑脂挂不住，反而会加剧磨损。

　　很多人觉得这种标准件不需要自己建模，直接调用标准件库就行，但实际上不同厂家生产的LM8UU轴承在细节尺寸上会有细微差别，比如密封端盖的突出量、外壳的倒角尺寸，如果你做的设备结构特别紧凑，安装间隙留的很小，直接调用通用标准件模型很容易出现实际装配装不上的问题，所以关键位置的标准件最好还是根据实际选型的厂家样本核对尺寸后建模，确保所有安装边界都准确。另外在做运动仿真的时候，要给轴承和光轴之间设置正确的运动副，不要直接设成固定配合，不然仿真出来的运动阻力、干涉情况都和实际有偏差，没法给后续的结构优化提供参考。

　　日常维护的时候也有讲究，这种小型直线轴承不需要频繁加注润滑脂，一般正常使用环境下每运行100公里补充一次润滑脂就足够，加注的时候不要加太多，大概填充内部空间的1/3就行，加太多反而容易粘住粉尘，加剧磨损。如果发现轴承运动时出现异响或者卡滞，不要强行继续运行，要拆下来检查内部是不是进了异物，滚道有没有出现点蚀，如果只是进了灰尘，可以用煤油清洗干净之后重新加注润滑脂继续使用，如果滚道已经出现点蚀或者滚珠碎裂，就要直接更换，不然会把光轴表面磨出划痕，到时候连光轴一起更换的成本就高了。
