卷材加工线放卷机卷架结构设计

　　在软包装印刷、金属箔材分切、锂电池极片轧制、纺织染整等连续卷材加工产线中，放卷段作为整条产线的起始工位，其卷架结构的稳定性直接决定了后续工序的走带精度与材料利用率，不少产线出现的跑偏、张力波动、料卷松垮等问题，追根溯源往往是放卷卷架的结构设计未匹配实际工况需求。这套放卷机卷架结构，核心围绕大重量料卷的稳定支撑、走带过程中的张力自适应、小幅纠偏调整三个核心需求展开，没有采用复杂的电控伺服结构，而是通过纯机械连杆与导向轮的配合，实现基础工况下的可靠运行，适配中小幅宽、中等卷重的卷材加工场景，尤其适合对改造成本敏感、产线节拍适中的中小型加工车间使用。

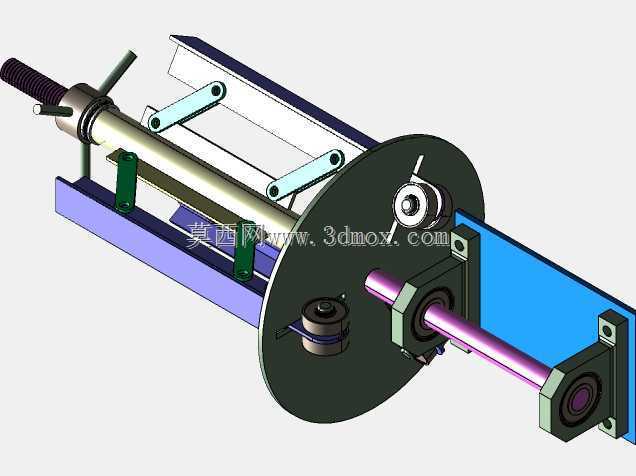

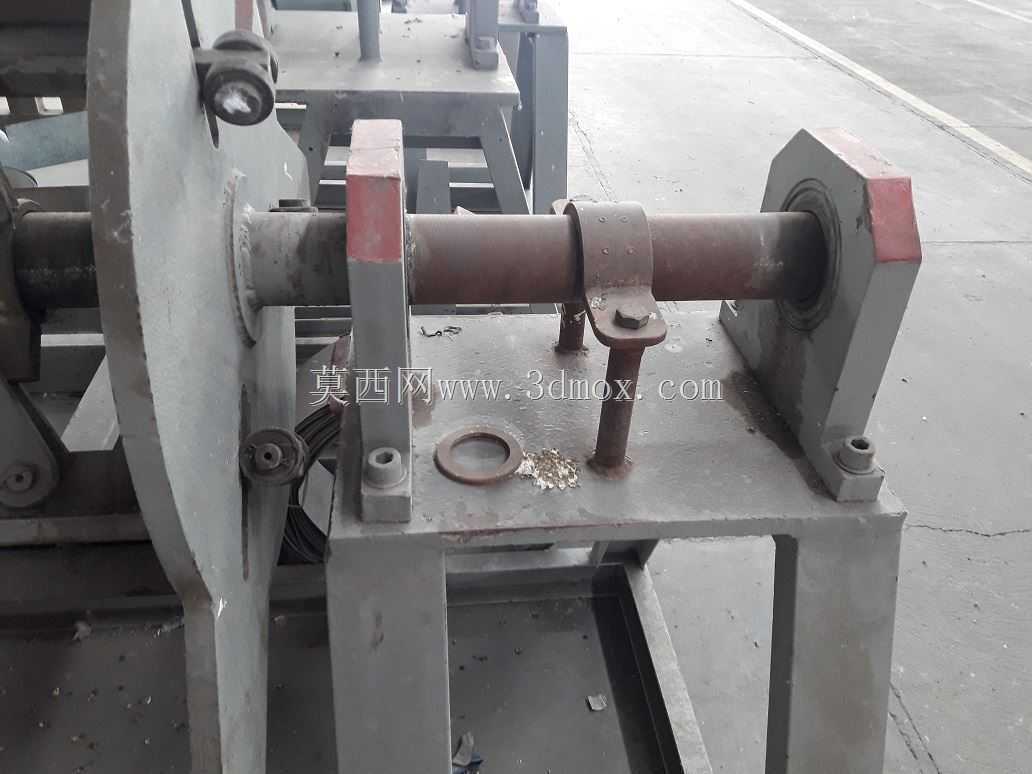

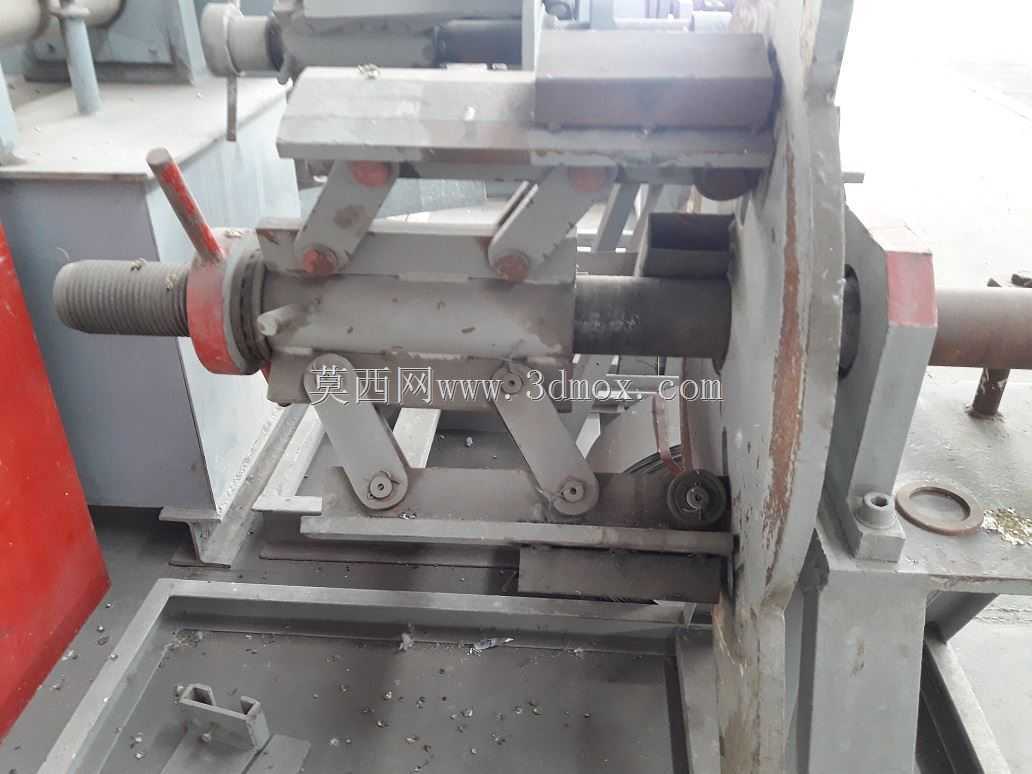

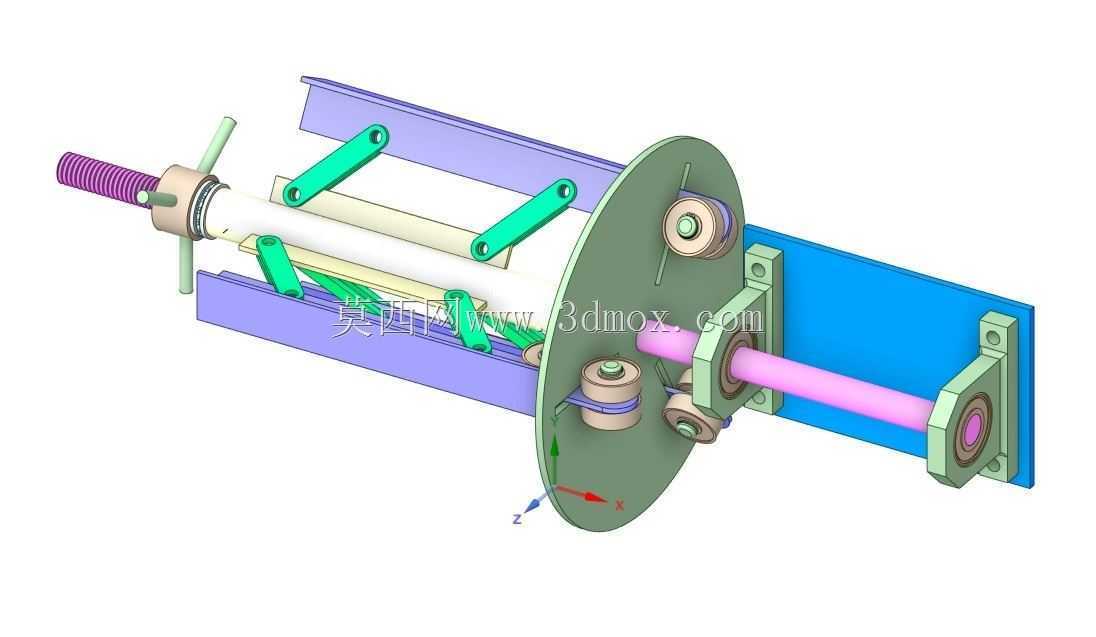

　　从结构布局来看，卷架的核心支撑采用双侧悬臂式安装座，安装座上预留了标准螺栓固定孔位，可直接固定在产线入口的型材机架上，安装时需保证两侧安装座的同轴度误差控制在0.1mm以内，避免料卷转动时出现轴向窜动。穿卷主轴采用阶梯轴设计，一端设置防滑锁紧螺母，可适配不同内径规格的料卷纸芯或金属芯轴，主轴表面做了硬化处理，耐磨性能可满足长期频繁换卷的使用需求，主轴的承载上限可匹配幅宽800mm以内、卷重150kg以内的常规卷材，安装时主轴中心高度需与后续导向辊的中心高度保持一致，避免走带出现垂直方向的夹角导致张力不均。卷架上的多组绿色连杆构件是张力自适应调节的核心结构，连杆与主轴旁的浮动摆辊相连，当料卷放卷速度与后续牵引速度出现差值时，摆辊会带动连杆产生小幅摆动，通过连杆的行程变化自动缓冲张力波动，无需额外配置张力传感器即可实现基础的恒张力放卷，这种结构的优势在于故障率极低，日常维护仅需定期在连杆铰接点加注润滑脂即可，不存在电控元件老化、信号干扰等问题，适合在多粉尘、高湿度的车间环境下长期运行。

　　卷架端部的圆盘构件集成了纠偏导向轮组，三个导向轮呈120度分布在圆盘端面，走带时卷材边缘贴合导向轮侧面，当卷材出现小幅跑偏时，导向轮会带动圆盘产生微小角度的偏转，自动修正卷材的走带位置，避免卷材边缘刮蹭机架导致材料报废，这种机械纠偏结构的纠偏范围在±15mm以内，可满足大部分常规卷材的走带精度要求，若需要更高精度的纠偏效果，可在该卷架基础上额外加装光电纠偏执行机构，原有结构的安装接口可直接兼容，无需重新设计机架连接部分。

　　在安装边界方面，这套卷架整体轴向长度根据适配料卷幅宽设计，常规800mm幅宽版本的整体轴向尺寸为1200mm，径向最大回转半径为350mm，可适配最大外径600mm的料卷，安装时需在卷架下方预留至少200mm的操作空间，方便操作人员进行换卷、穿带作业，卷架的进料侧需预留足够的上料空间，满足叉车或手动上料车的进出需求。从实际使用场景来看，这套卷架既可以单独作为简易放卷工位使用，也可以多组并排安装在复合机、分切机的入口端，实现多卷材料同时放卷，结构上的模块化设计让零部件的互换性较强，易损件如导向轮、铰接轴承等均采用标准件，后期更换无需单独定制加工，可有效降低设备的运维成本。设计过程中特意规避了复杂的异形曲面结构，所有钣金件均采用常规折弯工艺加工，轴类零件可通过普通车床、磨床完成加工，无需投入特殊工装夹具，生产制造成本较低，适合小规模设备加工厂进行批量生产，同时三维模型的装配关系完全按照实际装配流程搭建，结构工程师在进行产线布局设计时，可直接调用该模型进行干涉检查，验证卷架与周边设备的空间距离是否满足操作与维护需求，减少现场安装时的整改工作量。
