工业级超声波换能振子结构设计

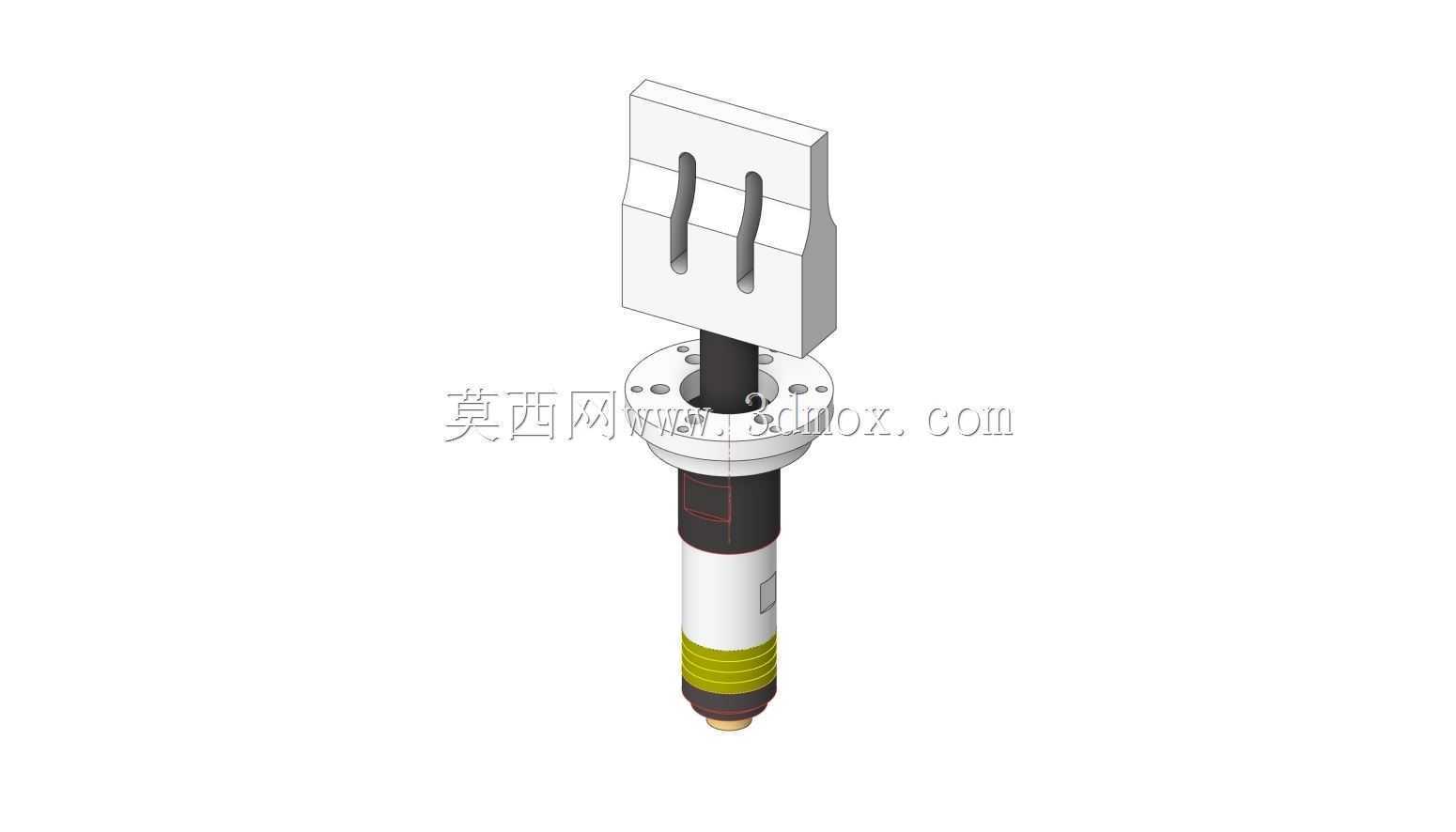

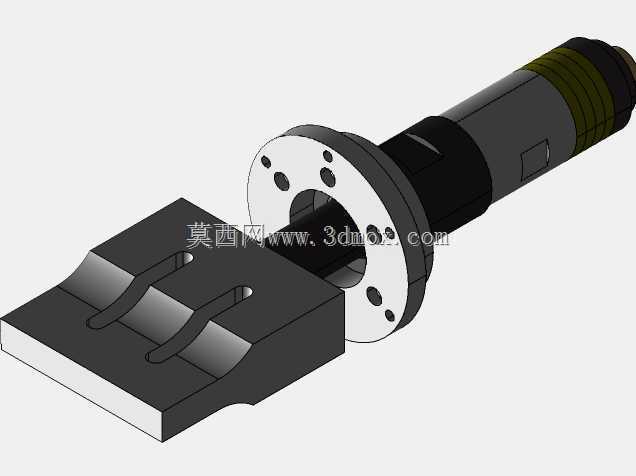

　　这款超声振子的结构设计，首先要匹配工业超声设备的实际安装工况，顶端的扁平叉形连接端，是为了适配不同规格的超声工具头快装结构，不需要额外加工转接法兰就能直接卡入设备的输出端锁止位，现场拆装更换工具头的时候能大幅缩短停机时间，这一点是针对流水线连续作业场景做的适配——不管是超声焊接工位的焊头更换，还是工业清洗线的振子维护，快装结构都能减少工装调整的工作量。

　　从功能实现逻辑来看，中段的法兰安装盘是整个部件的核心定位基准，盘面上均匀分布的沉头安装孔，是按照通用超声设备的安装孔位间距做的标准化设计，安装时法兰盘贴合设备的安装面板，通过螺栓锁紧后，能把振子工作时产生的反向振动约束在法兰位置，避免振动传递到设备机架上造成整机共振，这部分的厚度设计经过反复校核，既要保证足够的结构刚度抑制反向振动传导，又不能过厚增加不必要的重量，影响振子的谐振频率稳定性。

　　往下的柱身段是压电陶瓷堆叠的封装区域，外部的绝缘护套做了分段式的色环标识，不同色环对应不同的阻抗匹配区间，现场布线接线的时候能快速区分正负极接线位，避免接反线路导致振子不起振甚至烧毁压电片。最下端的黄色缓冲段是阻尼匹配层，作用是吸收振子尾部的冗余振动，把振动能量集中导向顶端的输出端，提升能量转换效率，这部分的材质硬度和厚度是和整体谐振频率匹配的，不能随意更换尺寸否则会直接导致振子失谐，输出功率达不到设计要求。

　　设计过程中首先确定的是输出端的连接尺寸，因为要兼容市面上主流的20kHz超声设备的输出接口，叉形端的槽宽、插脚厚度都严格按照通用接口公差做了约束，安装间隙控制在0.02mm以内，既保证插拔顺畅，又不会因为间隙过大造成功耗损失。整体的轴向长度是按照设备安装腔的深度边界设计的，安装后顶端工具头的伸出长度刚好满足作业行程要求，尾部不会和设备腔体内的接线端子产生干涉。法兰盘的外径尺寸适配常规的安装面板开孔，不需要用户二次扩孔就能直接安装，降低现场改造的工作量。

　　在实际应用场景里，这类振子除了用在常见的塑料焊接、金属焊接设备上，也能适配工业超声清洗槽的振阵安装，还可以用于超声切割、超声乳化这类专用设备，核心是通过压电陶瓷的逆压电效应把高频电能转换成机械振动，再通过顶端的连接端把振动传递到作业工具头，实现对应的工艺动作。设计的时候特意把压电堆叠段的外径做了统一规格，方便不同功率等级的振子可以互换安装，用户更换不同功率的振子时不需要改动设备的安装结构，只需要调整驱动电源的参数即可。

　　外形细节上，所有的棱边都做了R0.5的倒角处理，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，长期高频振动下不会出现棱边开裂的问题。绝缘护套采用的是耐温耐腐的材质，能适应焊接工位的高温飞溅、清洗场景的腐蚀液体侵蚀，延长部件的使用寿命。接线端的位置做了隐藏式设计，在柱身段的侧面预留接线槽，接线后线材不会突出柱身表面，安装时不会和安装孔壁产生摩擦，避免线材绝缘层破损造成短路风险。

　　从建模逻辑来看，整个部件采用参数化建模方式，所有配合尺寸都做了参数关联，如果需要调整谐振频率对应的尺寸，只需要修改对应参数就能快速生成新的模型，不需要重新绘制每个特征，方便后续衍生不同频率规格的振子模型。各零件之间的配合公差都在建模时做了校验，装配后不存在干涉问题，虚拟装配时能模拟实际安装的锁紧过程，验证法兰盘的受力变形量在允许范围内，不会因为螺栓锁紧导致柱身段变形挤压内部的压电陶瓷片，影响振子的性能。
