PHINXM-Box概念款移动音乐手机外观结构设计

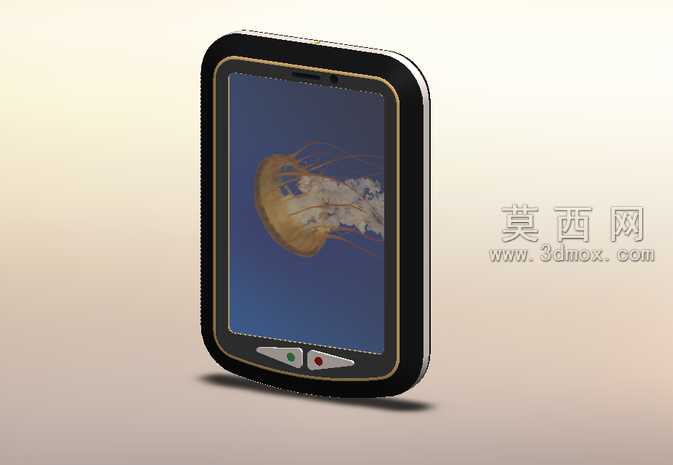

本作品为PHINXM-Box移动音乐手机的三维数字化设计方案，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于手持移动设备的人体工学尺寸基准，确定机身整体轮廓的圆角矩形外框参数，对机身侧边做圆弧过渡处理，匹配单手握持的贴合弧度，避免直角边缘带来的硌手感。建模过程中优先拆分核心结构模块：首先构建机身中框的基础实体，对中框边缘做双层金边装饰条的凹凸结构刻画，还原设计稿中的精致镶边效果；随后完成正面屏幕区域的独立建模，预留屏幕上方的听筒开槽位置，屏幕下方的功能按键区域做独立的曲面凸起设计，分别刻画绿色通话键、红色挂机键的标识凹槽与按键分缝结构，保证按键区域的辨识度与操作反馈的结构合理性。渲染阶段针对不同部件匹配对应材质属性：机身外框采用哑光黑色磨砂塑料材质，调整材质的粗糙度与反光参数，模拟亲肤磨砂外壳的细腻触感；边缘装饰条赋予亮面金属材质，调高金属反射率与环境光遮蔽参数，凸显金边的精致质感；屏幕区域采用高透玻璃材质，添加轻微的屏幕反光效果与内置水母主题壁纸的贴图映射，还原屏幕点亮状态下的显示效果；功能按键分别匹配半透绿、半透红的透光塑料材质，模拟按键背光的通透视觉效果。设计思路上围绕音乐手机的核心定位，在机身结构中预留三重扬声器系统的内置安装空间，保证声学腔体的结构合理性，同时为1200万像素摄像头模组预留对应装配位，搭配触控屏幕的全平面贴合结构，兼顾音乐播放的声学体验与影像拍摄、触控操作的使用需求。整体建模过程严格控制曲面连续性，所有转角位置做G2连续处理，避免渲染时出现曲面折痕，各部件之间的装配间隙控制在0.1mm的合理公差范围内，既保证外观的一体化视觉效果，也为后续的结构手板制作提供可落地的三维数据参考，模型同时导出STL通用格式，可直接对接3D打印验证环节，完成外观手板的快速打样校验。
