精密可调式辅助测量工装结构设计

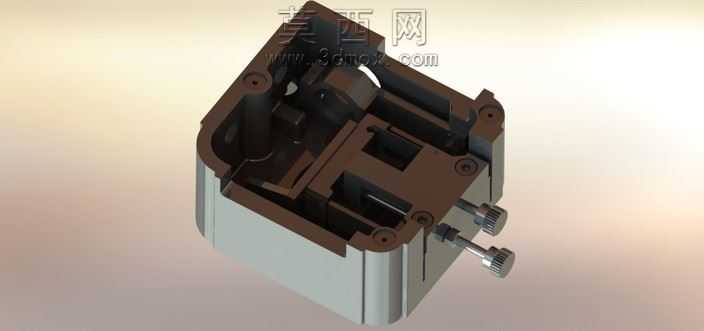

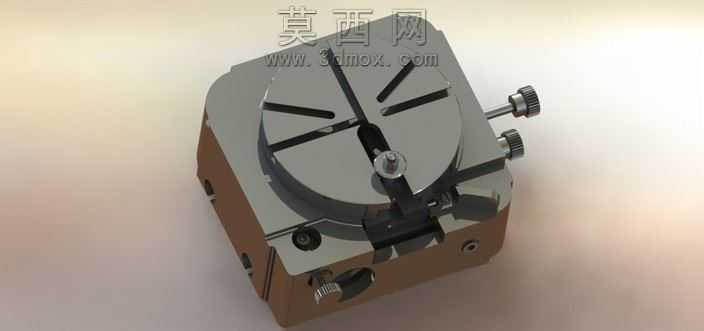

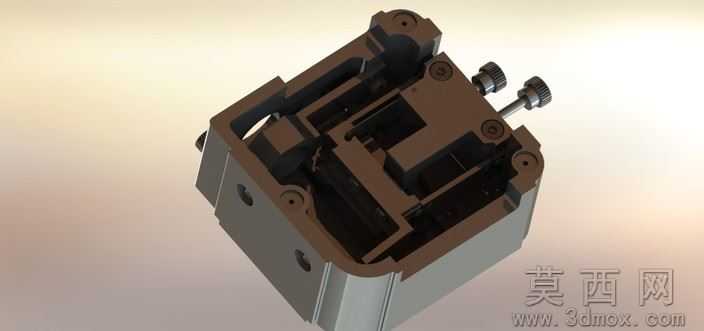

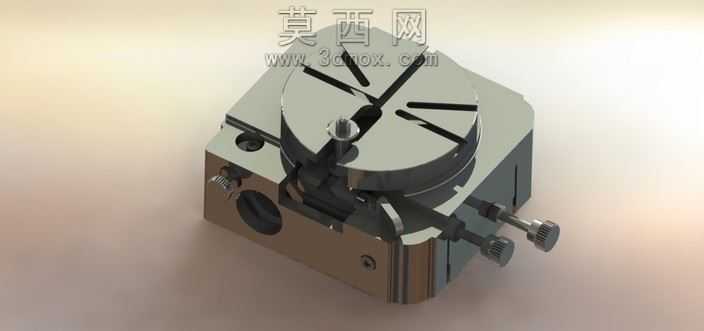

本作品为辅助测量用途的精密工装结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工艺规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光金属与工程塑料结合的材质表现方案，主体基座部分赋予磨砂铝合金材质，还原金属切削加工后的细腻哑光质感，上部腔体结构采用深棕色玻纤增强工程塑料材质，通过调整材质粗糙度、环境光遮蔽参数，清晰区分不同部件的材质属性，同时利用柔和的侧方打光方案，凸显内部腔体的筋位结构、安装孔位细节，避免光影过强遮挡结构特征。结构设计上，整体采用分体式装配架构，下部为一体化金属基座，提供稳定的配重支撑，上部为多腔体注塑结构，预留了多个测量元件的安装卡槽、定位柱位，可适配不同规格的测量传感元件安装；侧面设置两个带滚花调节头的精密调节螺杆，螺杆与基座之间采用细牙螺纹配合，可实现微米级的进给调节，调节头的滚花纹理做了精细化建模，还原手动调节时的防滑触感结构；腔体内部设计有纵横交错的加强筋结构，在保证整体结构刚性的同时，有效降低工装整体重量，筋位的排布避开了测量元件的走线空间与运动行程，兼顾结构强度与使用实用性。设计思路围绕测量作业的实际需求展开，首先明确辅助测量工装需要具备的定位稳定性、调节便利性、元件兼容性三大核心要求，在建模初期先完成整体框架的布局草绘，确定基座尺寸、调节行程、腔体容积的核心参数，再逐步细化每一个零件的细节特征，对装配干涉情况做了多次模拟校验，确保所有活动部件运动顺畅无卡滞，固定部件连接可靠无松动；针对不同测量场景的适配需求，腔体内部的安装位设计为可替换卡槽结构，无需拆解整个工装即可快速更换不同的测量模块，大幅提升工装的适用范围，整体结构紧凑无冗余设计，边角处均做了工艺倒角处理，既避免加工过程中的应力集中问题，也提升了日常使用的操作安全性。
