ASME B16.5标准150级平焊法兰结构设计

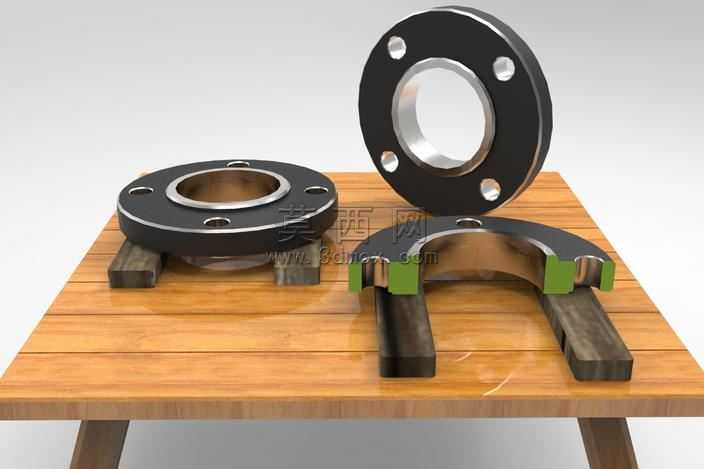

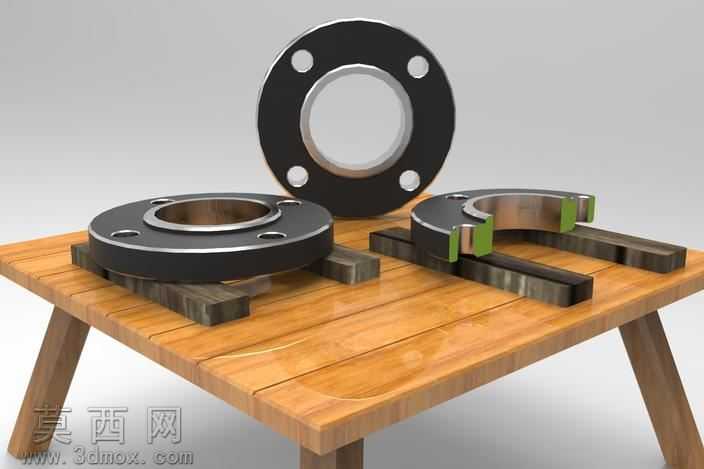

本作品为符合ASME B16.5标准的150磅级平焊法兰三维建模设计，建模过程严格遵循标准尺寸规范，先通过草图绘制法兰的外轮廓、内孔基准圆以及螺栓孔分布圆，精准定位四个螺栓孔的中心位置，保证孔位的分度圆直径、孔径尺寸完全匹配标准要求。建模时采用拉伸凸台命令生成法兰的基体结构，对法兰的密封面、焊接坡口位置做了精细化的特征处理，区分出法兰盘体、内孔焊接段的不同结构区域，还原平焊法兰与管道对接焊接的结构特征，确保内孔直径、法兰厚度、螺栓孔规格等核心尺寸完全符合公称3英寸150级法兰的参数要求。材质渲染阶段，为法兰主体赋予了碳钢材质效果，还原金属零件的哑光磨砂质感，对法兰的密封接触面做了轻微的光泽处理，区分加工面与非加工面的视觉差异，搭配木质工作台、金属垫铁的场景渲染，通过光影效果突出法兰的结构轮廓与厚度层次，让模型的展示效果更贴近真实工业零件的视觉感受。设计过程中充分考虑平焊法兰的实际使用场景，结构上保留了平焊法兰易加工、便于现场焊接装配的特点，螺栓孔的分布采用对称式设计，保证法兰对接安装时的受力均匀性，内孔尺寸适配对应规格的管道外径，焊接段的长度预留了足够的焊接操作空间，密封面的平面度在建模时做了特征约束，确保法兰对接时能够配合垫片实现可靠的管路密封效果，整体模型结构完整，特征清晰，可用于管路系统的装配模拟、工程教学演示以及五金零件的结构参考。
