卧式金属带锯机结构三维设计作品

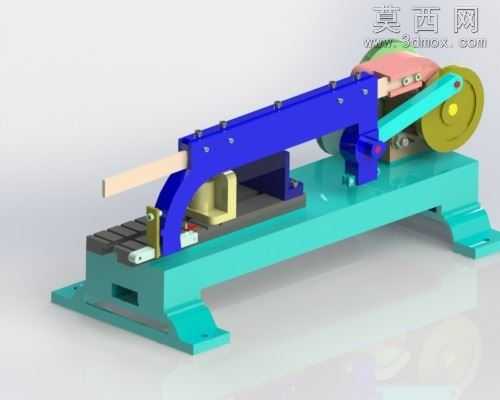

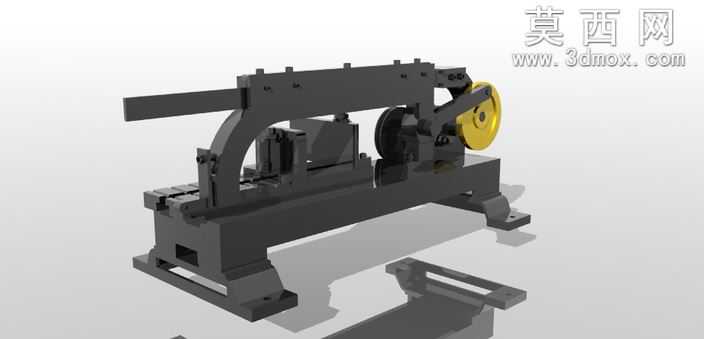

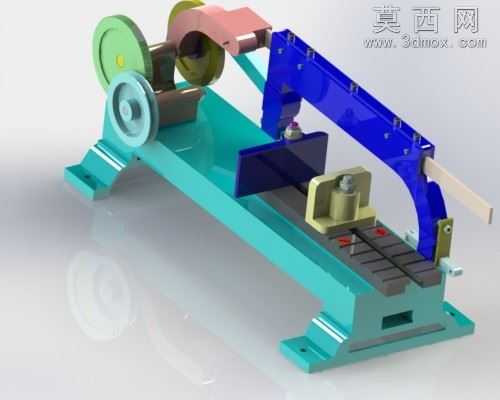

本作品为卧式金属带锯机的完整三维建模设计，全程依托三维参数化设计软件完成全零部件建模与整机虚拟装配，还原了实用型金属锯切设备的完整结构与功能逻辑。建模过程中首先对锯机的功能模块进行拆分，将整机划分为床身基座、锯架驱动总成、工件夹持机构、传动轮组、导向防护组件、进给调节机构六大核心模块，遵循机械设计的公差配合原则完成各零件的尺寸约束与装配定位，确保所有运动部件不存在干涉问题，可在虚拟环境中模拟完整的锯切作业动作。材质与渲染阶段，针对不同部件的实际加工材质做了区分设置：床身基座采用铸铁材质表现，赋予哑光深青绿色漆面质感，还原铸造床身厚重稳定的视觉特性；锯架主体采用蓝色烤漆钢材材质，凸显结构件的强度属性；带轮部分分别设置胶木带轮与金属带轮的不同质感，锯条采用高速钢金属材质表现锋利的切削属性；工件夹持虎钳部分做了氧化处理的金属质感，工作台钳口的防滑齿纹、锁紧螺栓的细节纹理都做了精细化建模还原；驱动端的防护罩采用半透明磨砂材质，既还原真实设备的安全防护结构，也可直观展示内部的传动结构。结构设计上，该锯机采用卧式布局，锯架可绕铰接轴做摆动进给，配合带轮驱动环形锯条做连续回转运动实现金属材料的锯切，工件夹持机构采用可调式虎钳结构，可适配不同规格的型材装夹，床身底部设置加强筋与安装脚座，保障整机作业时的稳定性，带轮组设置张紧调节结构，可调整锯条的张紧度避免作业时打滑，锯条两侧设置导向块，保障锯切过程中锯条的行进精度，避免锯条偏移导致切面不平整。设计过程中充分参考了民用小型金属锯机的实用结构，在保证结构完整性的同时简化了非必要的复杂细节，既适合作为机械结构教学的演示模型，也可作为小型锯机改良设计的参考原型，所有零部件的建模都遵循可加工性原则，不存在无法落地生产的异形结构，各连接部位的螺栓、销轴等标准件都按照国标参数建模，可直接生成工程图用于实际生产参考。
