四轴轻量化钢制底盘自卸半挂车设计

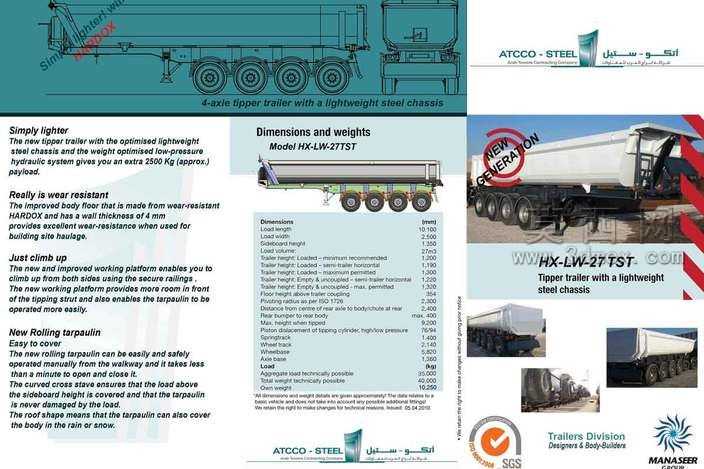

本作品为四轴自卸半挂车的三维参数化建模设计，核心围绕轻量化钢制底盘的工程需求展开，在保障重载承载能力的前提下最大化降低整车自重，适配散装物料、工程渣土等重载运输场景的使用需求。建模过程中首先完成整车总布置的参数校准，严格参照HX-LW-27TST车型的尺寸规范，对13米级货箱长度、整车整备质量、额定承载质量等核心参数进行1:1还原，确保模型尺寸与实际量产车型的工程参数完全匹配。底盘结构建模阶段，采用高强度耐磨钢作为车架主体材质，对纵梁、横梁的截面结构进行拓扑优化，在保证车架抗扭、抗弯强度满足25吨额外承载需求的基础上，削减非受力区域的冗余材料厚度，将主车架钢板厚度控制在4mm的最优区间，兼顾耐磨性能与轻量化目标。行走系统部分完整还原四轴轮组的悬挂结构、车桥连接位、轮胎装配关系，对每一组车桥的转向间隙、减震支座的安装位置都做了精准的结构约束，可直接用于后续的运动仿真验证。货箱部分建模重点还原耐磨底板、侧围加强筋、尾部铰接翻转机构的细节，对液压举升系统的油缸安装位、铰接点坐标做了精准定位，确保举升动作的运动轨迹无干涉；同时还原了新型手动卷帘篷布结构，对篷布导轨、收卷机构、侧边锁止结构做了独立建模，该结构可在一分钟内完成篷布的开合操作，弧形横梁设计可避免货物堆积压损篷布，同时满足雨雪天气的货箱密封需求。材质渲染阶段，为车架赋予高强度耐磨钢的哑光金属材质，为货箱赋予工程白漆材质，为轮胎赋予带胎纹细节的橡胶材质，为液压部件、轮辋分别赋予镀铬金属、合金材质，还原实车的视觉质感。整体建模遵循自上而下的设计思路，先完成整车骨架的参数化搭建，再逐步拆分各个子装配体的零件细节，所有零件间的装配约束完全符合实际生产的装配逻辑，可直接导出工程图纸用于生产参考，也可用于车辆性能仿真、产品展示等场景。
