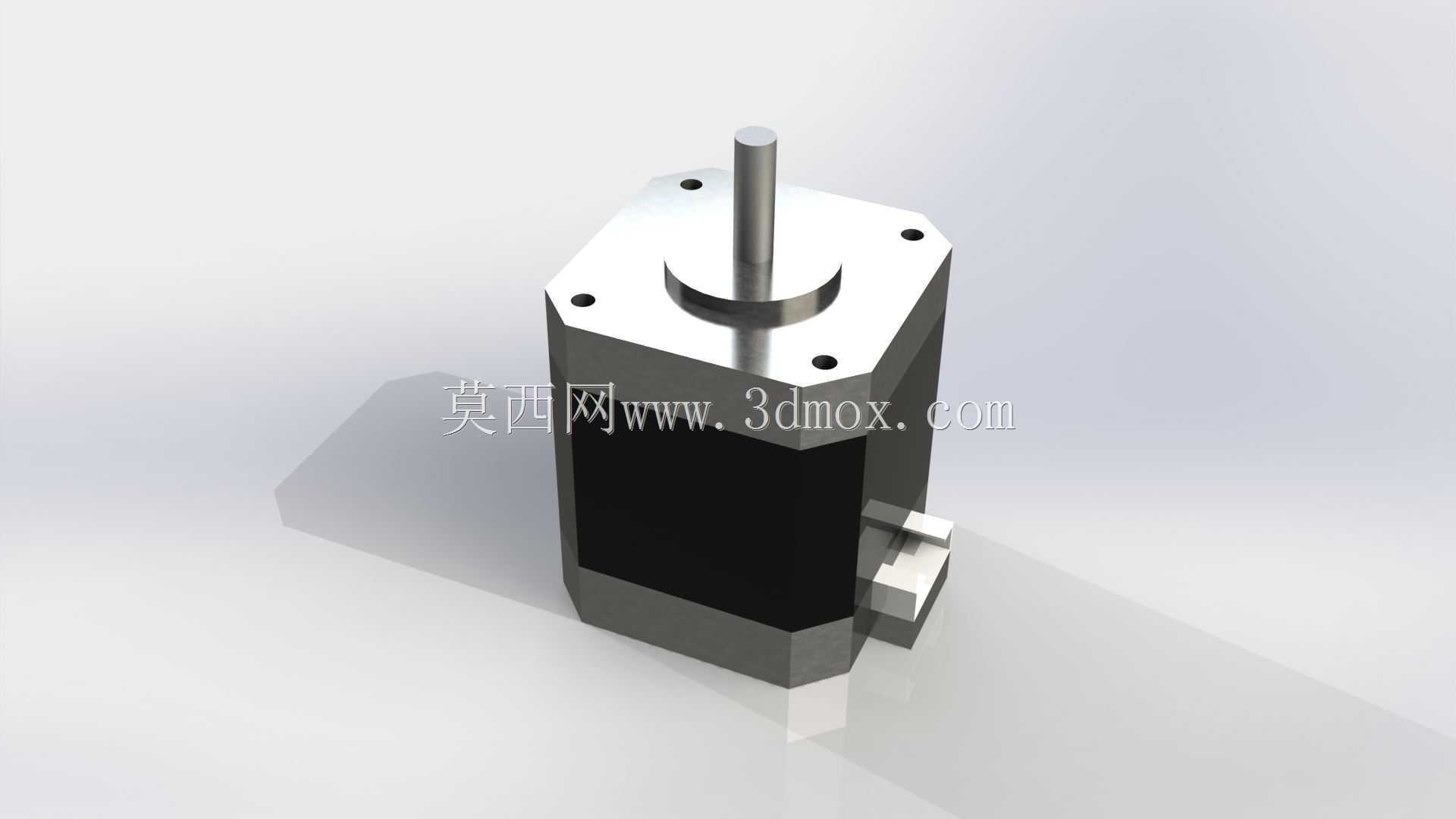

Nema17规格步进电机简化结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，Nema17规格步进电机是应用覆盖率极高的执行元件，这类场景不需要完整呈现电机内部绕组、矽钢片叠压结构、轴承内部滚珠保持架等细节，过度精细的内部特征反而会在整机装配仿真时占用不必要的运算资源，拖慢大装配体的旋转、剖切、干涉检查操作效率，因此做适配整机设计阶段的简化电机模型，是结构设计工作里高频出现的需求。

　　这个简化模型完全围绕实际安装对接的边界尺寸搭建，首先是前端安装法兰的基准面，四个安装孔的孔位严格遵循Nema17标准的42mm见方法兰布局，安装孔为通孔设计，适配M3规格的内六角圆柱头螺钉，孔位的位置度公差在建模时按照实际装配的对位需求做了对齐约束，保证装配时螺钉可以顺利穿入对应安装位，不会出现孔位错位导致的装配干涉。输出轴的直径、伸出长度都匹配常规Nema17电机的出轴尺寸，轴端做了对应D型切边的特征还原，能够和同步轮、联轴器、齿轮等传动件的安装位精准配合，做传动链路的干涉检查时，可以直接模拟轴上零件的安装位置，不需要额外调整轴段尺寸。

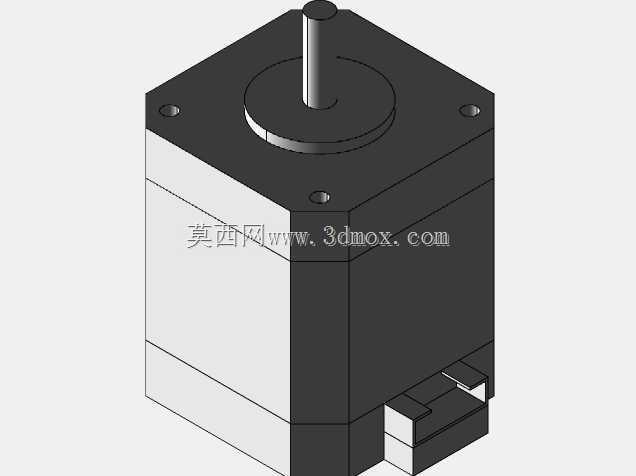

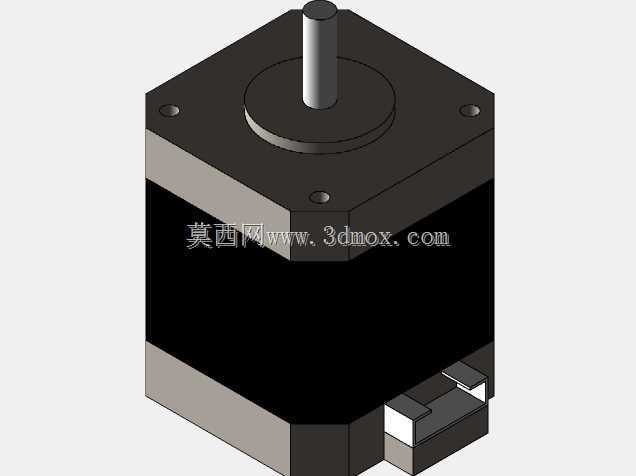

　　模型的主体外壳部分还原了电机方形截面的外形特征，尾部的出线座位置也做了对应简化，保留了出线部位的凸起轮廓，在做整机布线规划时，可以准确预判电机尾部的空间占用，避免设计时出线位置和设备机架、其他传动部件发生空间冲突。整个模型去掉了所有不参与装配对接的内部细节，比如绕组的分层结构、定子转子的内部装配关系、轴承的内部滚动体结构、端盖的紧固螺丝细节，只保留所有和外部装配相关的外形轮廓与安装基准，既能够满足整机布局阶段的空间校验、安装位对位、传动件匹配的需求，又能把模型的几何数据量控制在极低的水平，哪怕是在包含上百个零件的小型设备装配体里调用，也不会造成软件卡顿、操作延迟的问题。

　　从实际设计使用的角度来说，这类简化模型的核心价值是在方案设计阶段快速完成运动轴的布局搭建，不需要等待供应商提供精确的电机三维模型，就能先完成机架安装位的孔位规划、传动件的选型匹配、电机周边的预留空间核算。比如在做桌面型数控拉丝机的进给轴设计时，可以直接调用这个模型，先确定电机和直线导轨、丝杠的相对安装位置，核算电机轴和丝杠轴的同轴度预留调整空间，规划电机尾部出线的弯折半径，等方案定型进入详细设计阶段，再替换成供应商提供的带完整细节的精确模型即可，能够大幅缩短方案阶段的设计迭代周期。

　　建模时所有的安装基准面都做了明确的特征区分，前端法兰的安装面设置为默认的装配配合基准，在装配环境下只需要选中这个面和机架上的电机安装面做重合配合，再对齐其中一个安装孔的位置，就能快速完成电机的装配定位，不需要反复调整模型的空间角度。主体的方形外壳轮廓也做了棱边的倒角还原，和实际电机的外壳工艺特征保持一致，在做设备外观渲染、装配示意图输出的时候，也能呈现足够真实的视觉效果，不会因为是简化模型就出现外形失真的问题。出线座的位置按照常规侧出线的形式布置，预留了足够的线缆空间，在做线缆仿真的时候，可以直接从出线座位置引出线缆模型，模拟实际走线的路径，避免线缆和运动部件发生摩擦干涉。

　　对于经常做小型自动化设备、桌面数控装备的结构工程师来说，这类标准化的简化电机模型是日常设计工作里的通用基础元件，不需要每次做新项目都重新绘制电机的外形，直接调用就能快速完成布局，把更多的精力放在核心的传动结构、机架刚度优化这些更关键的设计环节上。模型的所有外部尺寸都严格遵循Nema17步进电机的通用安装规范，不管是搭配哪种品牌的同规格电机，安装边界都能完全匹配，不会出现安装位对不上、空间预留不足的问题，能够有效避免方案阶段因为模型尺寸偏差导致的后期设计返工。
