Nema23规格57BYG250C步进电机结构设计

　　做非标自动化设备选型的时候，57系列步进电机是绕不开的常用动力部件，这次建模的Nema23规格57BYG250C型号，输出扭矩1.8Nm，适配8mm直径输出轴，是桌面级数控设备、小型输送机构、3D打印运动轴、激光雕刻机进给系统里的主流选型。从实际装机的角度看，这类电机的安装边界完全遵循Nema23标准安装规范，安装法兰面为57mm见方的方形结构，四个安装孔位呈对称分布，孔距适配标准的57电机安装支架，不需要额外做转接板就能直接固定在设备的安装立板或者滑台模组端面上，能大幅缩短装配环节的调整时间。输出轴的轴伸长度、键槽尺寸都严格匹配通用的联轴器规格，不管是用梅花弹性联轴器连接滚珠丝杠，还是用同步轮带动皮带传动，都能直接适配市面上的标准传动配件，不需要二次加工轴头。

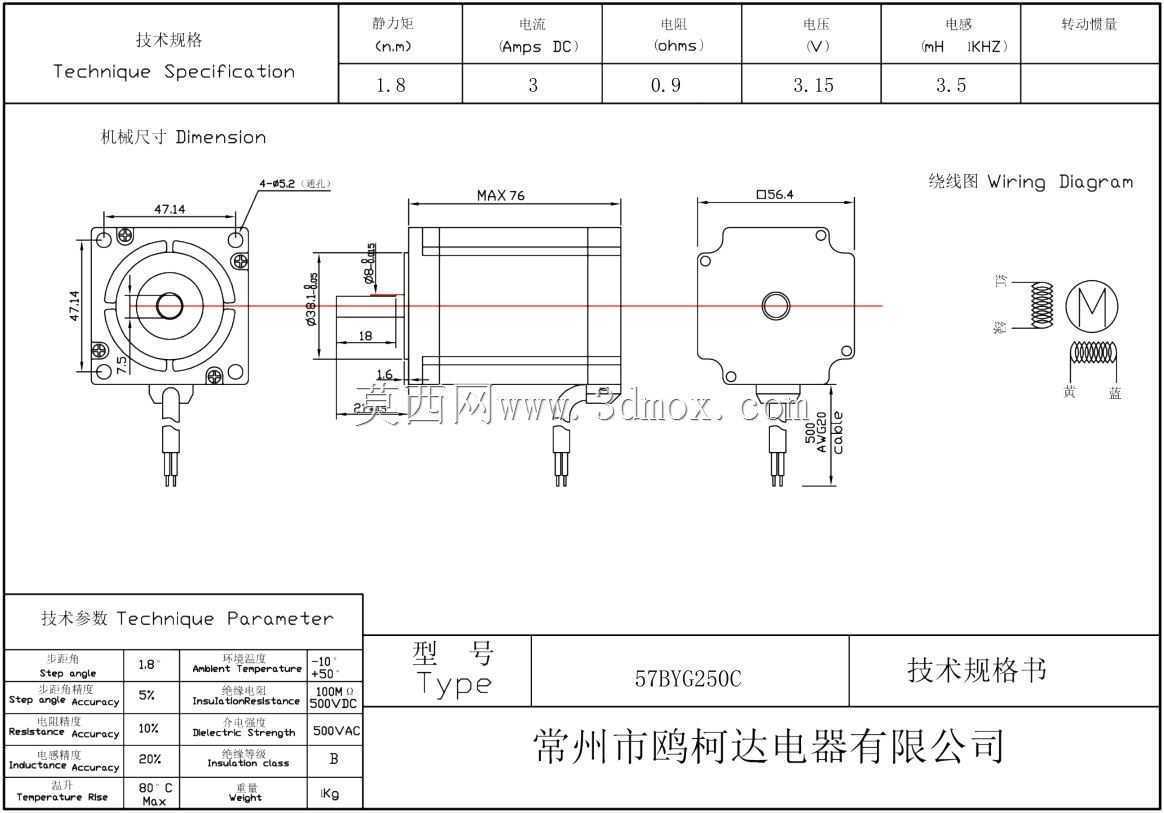

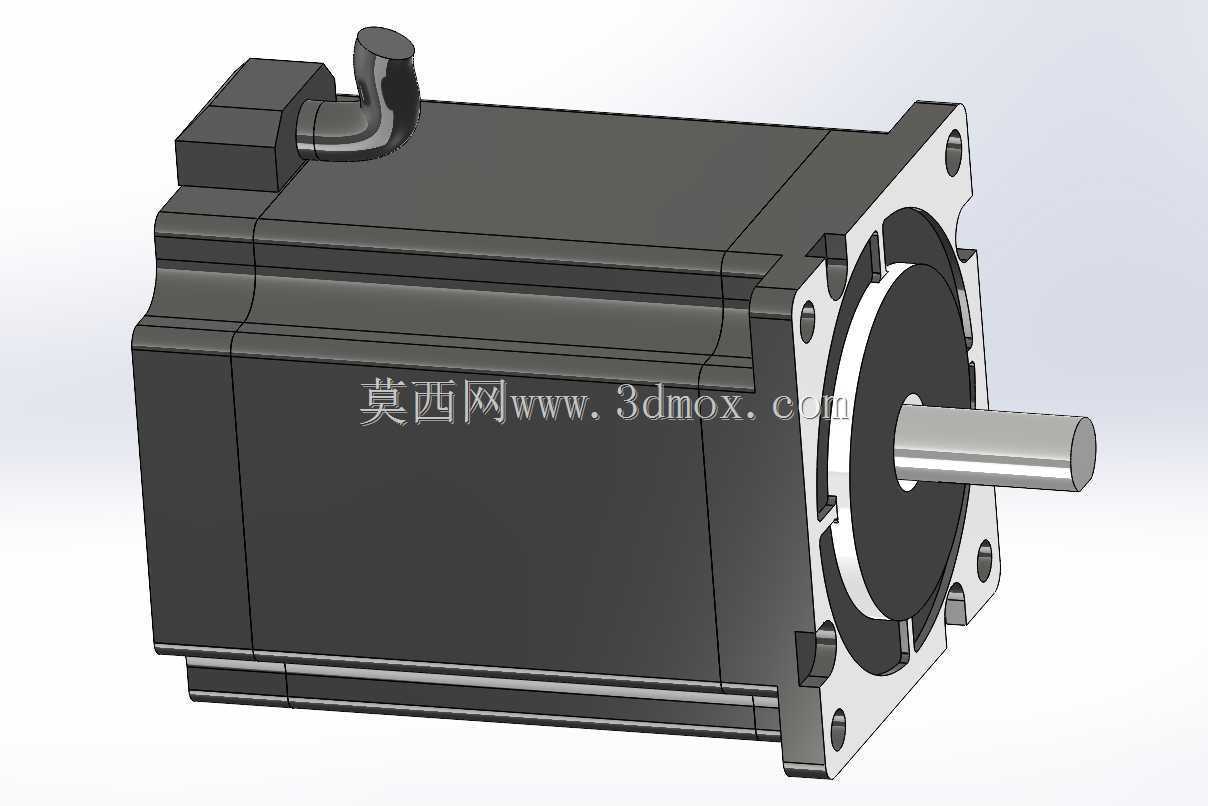

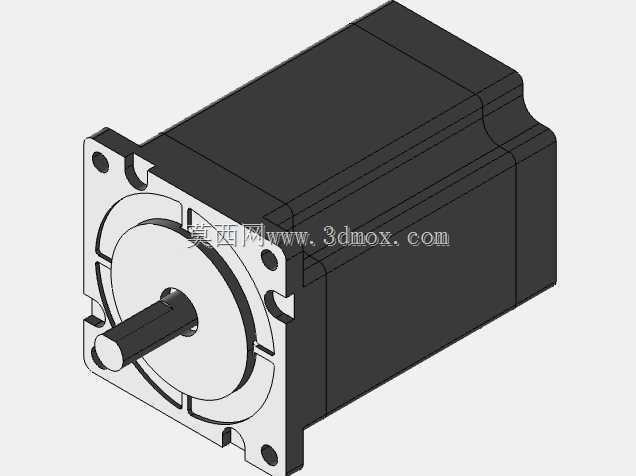

　　从结构设计的思路来看，这个模型还原了电机的实际装配层级：定子部分的壳体采用拉伸铝型材工艺对应的外观特征，表面的散热筋结构沿着电机轴向排布，实际运行时能增大壳体和空气的接触面积，配合设备内部的散热气流带走绕组产生的热量，避免长时间高负载运行下出现过热退磁的问题。尾部的出线端做了弯头防护结构，实际装机时可以根据走线方向调整出线角度，避免设备运动过程中线缆被拉扯磨损，接线端的防护结构也能阻挡车间里的切削液、粉尘进入电机内部，提升恶劣工况下的运行稳定性。前端盖的轴承位做了精准的限位结构，模型里还原了轴承安装的台阶尺寸，实际生产中这个位置的同轴度公差直接影响输出轴的径向跳动精度，做装配仿真的时候可以直接用这个模型检查端盖和壳体、轴承和轴的配合间隙，提前发现干涉问题。

　　这类电机的实际应用场景覆盖了大部分中低负载的精密传动场合：在小型数控铣床上，它可以作为X/Y轴的进给动力，配合细分驱动器实现0.01mm级的进给精度，满足小型零件加工的位移控制需求；在自动化点胶设备上，它可以带动点胶阀做Z轴的升降运动，1.8Nm的扭矩足够克服滑台的摩擦力和点胶头的负载，不会出现丢步导致的点胶位置偏差；在小型皮带输送线上，它可以直接驱动主动辊转动，恒定的扭矩输出能保证输送速度稳定，不会因为负载小幅波动出现速度忽快忽慢的问题。做三维建模的时候，特意把安装面的平面度、轴伸的同轴度这些关键装配基准做了明确的特征区分，导入装配体的时候可以直接把这些基准面作为配合参考，快速完成电机和支架、传动部件的虚拟装配，不需要反复调整配合关系。

　　从安装边界的细节来看，电机本体的长度尺寸对应1.8Nm扭矩的绕组规格，不会因为长度过长和设备内部的其他部件产生干涉，做设备布局的时候只要预留出法兰安装的空间和尾部出线的折弯半径，就能顺利完成装机。输出轴的轴端做了倒角处理，实际装配联轴器的时候可以顺利导入，不会刮伤联轴器的内孔壁，轴上的卡簧槽位置也和标准卡簧尺寸匹配，用来限制联轴器的轴向位置，避免高速往复运动时联轴器出现轴向窜动。外壳的四个安装孔是通孔设计，从前端面穿入安装螺丝直接固定在支架上，螺丝的沉入深度也做了还原，选型的时候可以直接根据模型里的孔深选择合适长度的内六角螺丝，避免出现螺丝过长顶到电机内部绕组的问题。
