工业重载万向脚轮支架结构设计

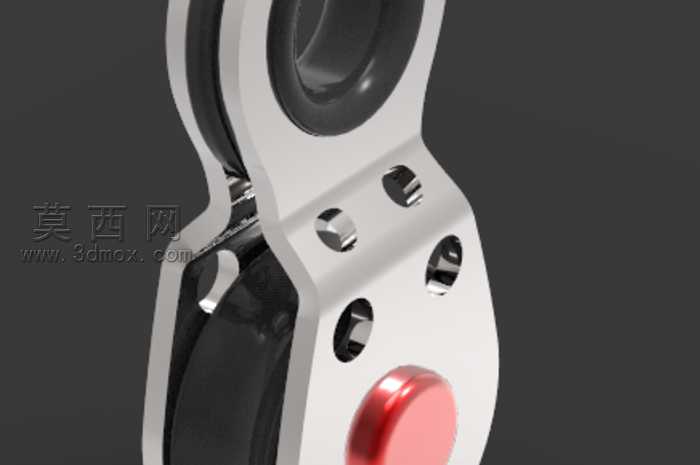

本作品为工业重载万向脚轮的三维结构设计，建模阶段采用CATIA软件完成全参数化特征构建，首先以旋转特征生成滚轮的主体橡胶轮体与内嵌金属轮毂结构，轮体表面预留防滑纹理的拉伸切除特征，轮毂中心设计适配轴承安装的阶梯孔位，保证滚轮转动的同轴度与顺滑度。支架部分采用钣金折弯与实体切削结合的建模方式，主体承力板通过加厚曲面生成基础轮廓，依次完成安装孔、减重孔的阵列式切除，孔位边缘做倒圆角处理消除应力集中隐患，同时在支架与滚轮的连接部位设计双轴承位的凸台结构，保证轮轴安装的结构强度。转向连接部位采用回转体特征构建万向旋转基座，基座与主支架之间设计适配钢珠滚动的环形滚道，还原万向脚轮的水平转向功能结构。渲染阶段采用金属与橡胶分层材质赋予，支架部分赋予哑光银白金属材质，添加轻微的磨砂质感与环境反射效果，模拟铸钢或冲压钢板的表面处理工艺；滚轮橡胶部分赋予深黑色哑光橡胶材质，调整粗糙度参数还原工业橡胶的哑光质感，端部的红色防尘盖赋予亮面烤漆金属材质，通过高反射率与周边材质形成视觉区分。模型结构完全还原工业脚轮的实际装配逻辑，各部件之间预留合理的装配间隙，轮体与支架之间无结构干涉，转向基座的旋转自由度、滚轮的转动自由度均通过装配约束完成模拟，可直接用于后续的工程图导出、运动仿真分析或3D打印验证。设计过程中重点考量重载场景的受力需求，支架承力部位做加厚处理，所有受力转折处均设置圆弧过渡，避免直角结构带来的应力断裂风险，孔位排布兼顾安装通用性与结构强度，减重孔的尺寸与位置经过受力合理性校验，在保证整体承重能力的前提下尽可能降低支架自重，适配工业设备、重型货架、移动工作台等多种场景的脚轮选型需求。
