散文修剪皮尔斯工装夹具结构设计

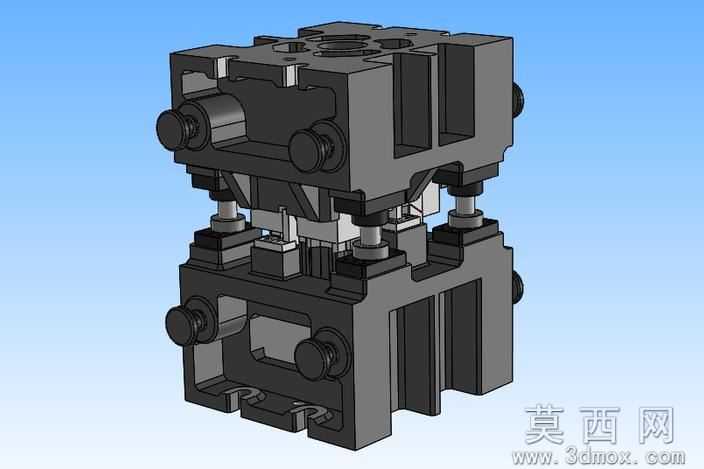

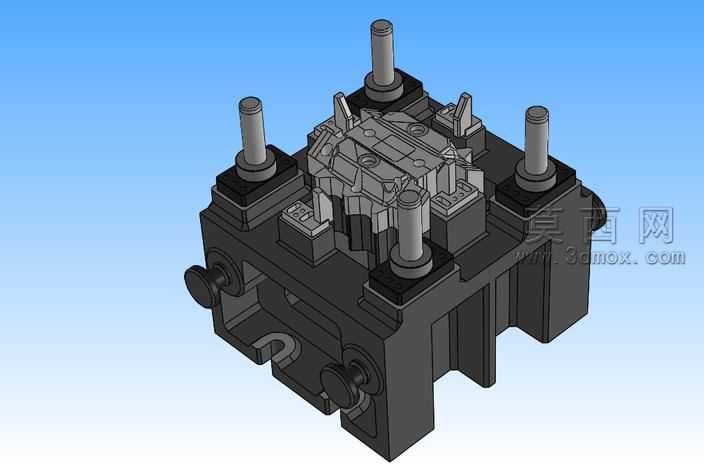

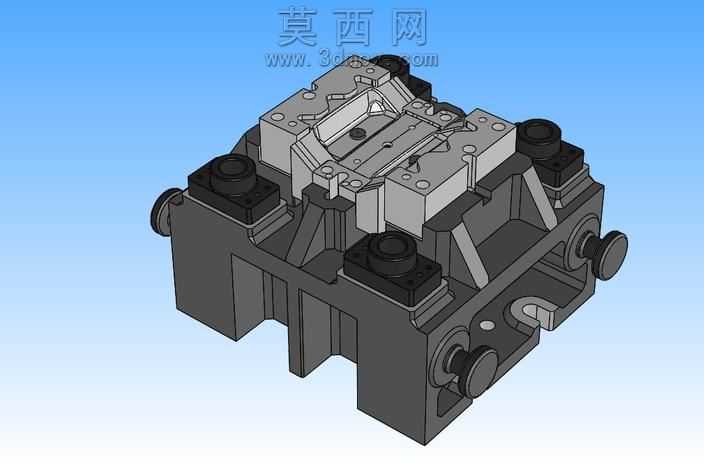

本作品为针对散文类皮尔斯工件修剪工序设计的专用工装夹具三维模型，整体采用上下分体式模架结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了精准的参数化设定，确保模型导入工程环境后可直接用于生产参考。模型主体以高强度结构钢为预设材质，上下模座采用方块式一体化设计，表面做了发黑防锈的材质渲染处理，呈现出哑光深灰的金属质感，模座上预留的安装孔、定位槽均按照标准紧固件尺寸绘制，导柱导套配合部位做了高亮的金属镀铬质感渲染，清晰区分不同功能部件。结构设计上，上模部分集成了修剪刃口安装位、弹性卸料组件与导向连接结构，周向布置的可调式旋钮锁紧机构可适配不同尺寸规格的待加工皮尔斯工件，无需更换夹具即可完成一定范围内的尺寸兼容；下模部分设置了精准的工件定位型腔，配合周向的辅助夹紧旋钮，可实现待修剪工件的完全限位，避免加工过程中出现窜动偏移，上下模之间的导柱导套采用高精度滑动配合设计，保证合模过程的同轴度，减少修剪工序的对位误差。设计思路围绕散件类皮尔斯工件修剪工序的定位不准、装夹效率低的痛点展开，摒弃了传统通用夹具多次找正的繁琐流程，通过型腔定位加周向辅助夹紧的组合结构，实现工件的快速装夹定位，同时上下模的模块化设计可根据不同修剪需求快速更换刃口组件，提升工装的复用率。渲染阶段采用了工业产品常用的蓝白渐变背景，搭配柔和的环境光与定向补光，将夹具的分层结构、装配关系清晰呈现，每一处螺栓、旋钮、导柱的细节都做了精细化建模，无破面、无重叠面，模型的装配约束完全按照实际工装的装配逻辑设置，可实现动态的开合模运动仿真，直观展示工装的工作过程，为同类修剪工序的工装设计提供了清晰的结构参考。
