塑料水罐注塑成型模具结构设计

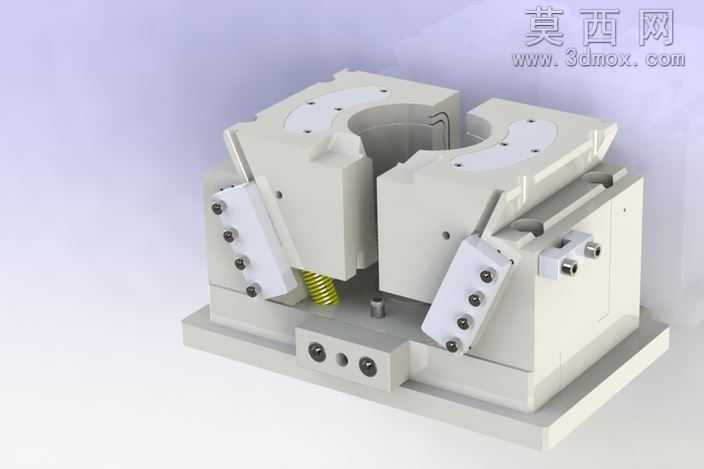

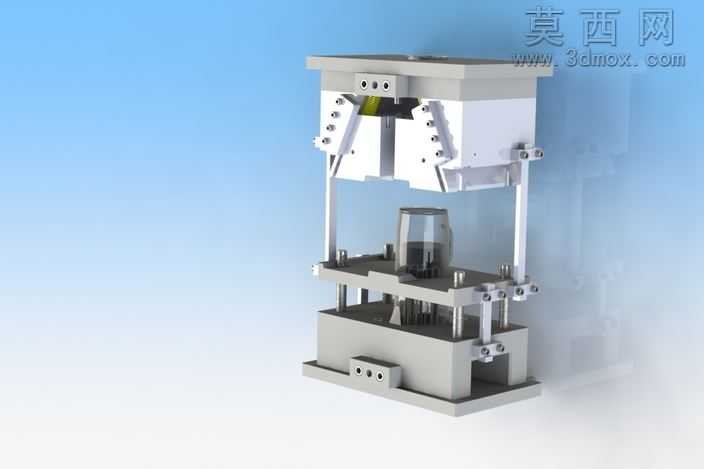

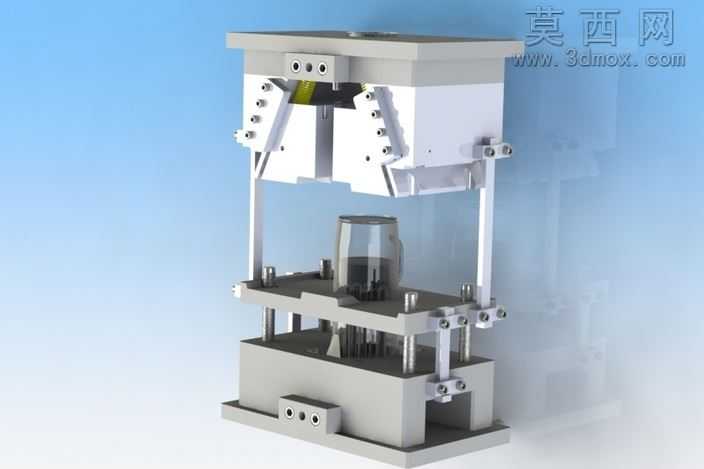

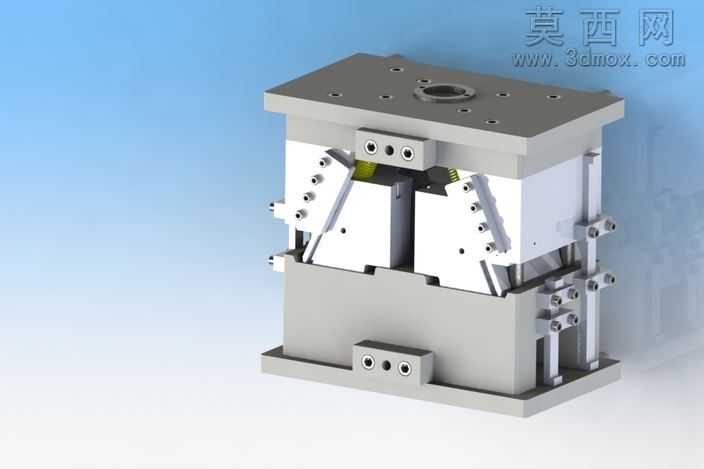

本套塑料水罐注塑模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循注塑模具设计规范，从产品结构分析入手，先完成水罐塑件的工艺性校验，确认PP塑料的成型收缩率、流动性等参数适配模具结构后，依次搭建模架、成型零部件、浇注系统、导向机构、脱模推出机构、冷却系统的全要素三维模型。模型渲染阶段采用金属质感材质模拟模架、导柱导套、紧固件的金属表面特性，对成型型腔部分做精细化表面处理，还原模具加工后的光洁质感，通过分层渲染清晰区分动模、定模、推出机构的不同部件，直观展示模具开合模的运动逻辑。结构设计上采用标准三板式模架结构，定模部分设置浇口套与定位圈，适配注塑机定位安装需求，型腔采用整体嵌入式加工方案，保证水罐罐体的成型精度，避免拼接缝影响塑件外观质量；动模部分设置组合式型芯，匹配水罐内部的中空结构，同时布置多根复位杆与推出导柱，保证推出过程的运动平稳性，避免推出时塑件出现变形、顶白缺陷。导向机构采用高精度导柱导套配合，分别在动定模四角布置导向组件，保证合模时的定位精度，避免型腔错位导致塑件壁厚不均。设计过程中重点考量PP塑料的成型特性，在型腔周围均匀布置循环冷却水道，保证成型过程中模温均匀，缩短塑件冷却定型周期，提升生产效率；脱模机构采用推板结合顶杆的组合推出方式，针对水罐的敞口结构特征，推板作用于塑件端面，配合周边顶杆均匀施力，保证脱模过程受力平衡，避免塑件出现翘曲变形。整套模型完整还原了注塑模具从合模注塑、保压冷却到开模推出的全流程结构逻辑，所有零部件均按实际加工标准建模，紧固件、导柱、弹簧等标准件均采用通用规格参数，可直接用于模具设计参考、加工工艺拆解以及注塑成型流程的教学演示，模型结构无冗余特征，各部件装配关系清晰，可通过运动仿真模拟开合模、脱模的完整动作，验证结构干涉情况，为实际模具生产制造提供可靠的三维数据支撑。
