层叠式导柱导向机械工装结构设计

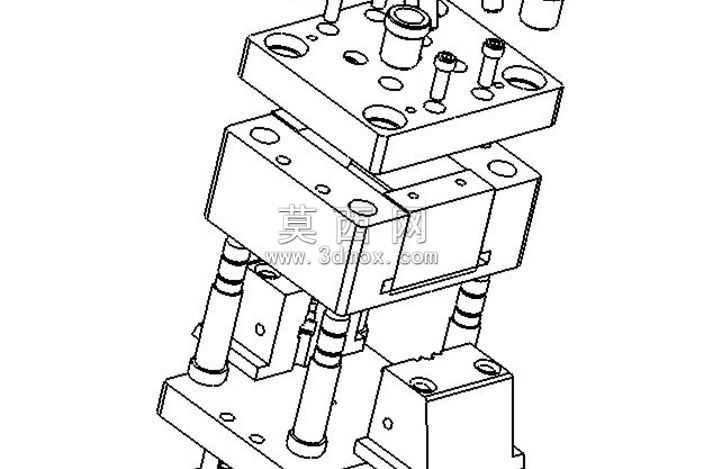

本作品为大学课程项目产出的层叠式导柱导向机械工装三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械设计的公差配合规范，对每一处安装孔位、配合面、连接结构都做了精准的尺寸约束，确保各零部件可实现无干涉装配。模型整体采用多层板叠装的结构形式，上下模板通过多组带缓冲弹簧的导柱实现精准导向，导柱与模板之间的配合采用基孔制间隙配合设计，既保证运动过程中的导向精度，又避免装配卡滞问题。建模阶段对模板上的各类安装孔做了分类设计，包括沉头螺栓孔、定位销孔、功能组件安装孔，不同孔位按照实际加工要求设置了对应的倒角、沉台深度参数，还原真实机加工的工艺特征。中间的功能安装座采用分体式结构设计，预留了功能组件的安装定位槽，可适配不同的执行元件安装需求，导柱外侧的缓冲弹簧在建模时设置了真实的节距、丝径、自由长度参数，可模拟工装开合过程中的缓冲复位动作。线框展示模式下可清晰观察到各零部件的装配层级关系，从顶部的元件安装板到中部的功能基座，再到底部的固定安装板，各层之间通过定位销实现周向定位，通过内六角螺栓实现紧固连接，所有标准件均按照国标参数建模，螺栓的螺纹段、光杆段、头部尺寸都符合GB/T 70.1的标准要求。设计过程中优先考虑工装的拆装便捷性，所有连接紧固件均设置在易操作的外侧位置，无需特殊工具即可完成整体拆装维护，导柱的安装位置做了对称式布局，保证工装受力均匀，避免长期使用出现偏磨问题。模型未添加额外渲染材质，采用默认线框模式展示，目的是清晰呈现内部的装配关系与结构细节，方便学习者理解层叠式导向工装的设计逻辑，建模时对所有零部件做了轻量化处理，在保证结构细节完整的前提下控制了整体文件体积，可直接用于装配干涉检查、运动仿真演示以及工程图导出，为后续的实物加工制作提供完整的三维数据支撑。
