吉他放大器角落边缘支撑固定块设计

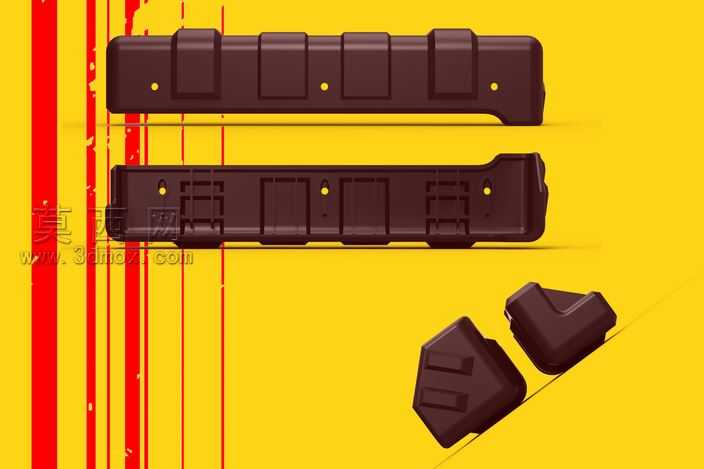

本作品为适配吉他放大器罗兰立方体20x设计的角落边缘支撑固定块，采用三维建模软件完成全参数化结构设计，整体围绕设备角落防护与支撑定位的核心需求展开。建模阶段首先参考设备原始内部长度212毫米的安装尺寸，完成支撑块主体的轮廓绘制，针对长条形支撑段，设计了多段等距分布的凸起加强筋结构，既提升了长条件的抗弯折强度，又能在安装时与设备壳体的卡槽形成精准对位，避免装配后出现移位松动。针对两端的角落防护块，采用了贴合设备直角转角的L型包覆结构，在接触面设计了微凸的定位卡点，可嵌入设备壳体预设的定位孔中，实现免额外紧固件的快速卡装。材质设定选用常用的硬质工程塑料，匹配注塑成型的制造工艺要求，建模过程中对所有转角处做了均匀的圆角过渡处理，既避免注塑过程中出现应力集中导致的开裂问题，也能消除安装使用时的锐边划伤风险。渲染阶段采用高饱和度的黄色背景搭配红黑装饰元素，清晰呈现支撑块深棕色塑料材质的哑光质感，通过多角度视图分别展示长条支撑件的正反两面结构：正面为平整的支撑接触面，背面设计了交错的网格状加强筋，在保证结构强度的同时尽可能减少材料用量，降低注塑生产的原料成本。角落防护块的建模重点在于转角处的弧度匹配，完全贴合放大器设备的外壳转角弧度，安装后可与设备外壳形成浑然一体的视觉效果，同时在设备受到磕碰时，优先通过支撑块吸收冲击能量，保护设备外壳边角不受损坏。整个设计过程充分考虑注塑成型的工艺特性，所有结构的拔模角度统一设置为1.5度，避免出现倒扣结构无法顺利脱模的问题，壁厚控制在均匀的2毫米，防止注塑过程中出现缩痕、缺料等成型缺陷，既满足功能上的支撑防护需求，也适配规模化注塑生产的工艺要求，可直接用于开模生产或3D打印快速制作样件验证装配效果。
