燃气输送连接管路系统三维设计

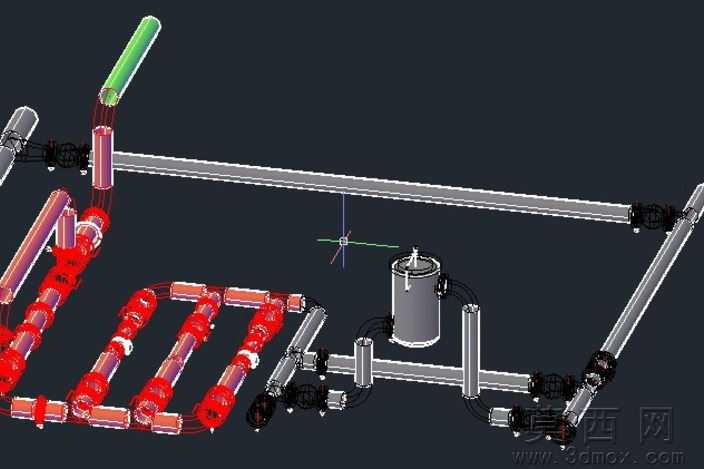

本作品为燃气输送场景下的连接管路系统三维建模成果，建模过程依托三维设计软件完成全流程搭建，首先依据燃气管道布设的实际工况需求确定整体布局逻辑，以实现燃气稳定输送、各节点可靠连接为核心设计目标，对管路系统的各个组成部分进行精细化建模。建模阶段首先完成主体管线的路径绘制，根据输送走向规划了多段不同走向的管路，包含水平长距离输送段、多组弯折排布的集成分流段、竖向抬升的转接段，每一段管路都严格匹配燃气输送的管径规范，对管道的壁厚、接口衔接尺寸做了精准参数化设定，保证各段管路拼接后无尺寸偏差。在组件建模部分，针对管路系统中的各类连接部件做了细致还原：包含不同规格的管道接头、转接阀件、固定支撑柱、中转储配罐体，其中红色标识的管路段为燃气主输送通路，灰色构件为管路固定支撑与转接结构，绿色竖向构件为末端排气/检测接口，所有构件的装配关系完全贴合实际燃气管道的安装逻辑，支撑柱的布设位置对应管路的承重节点，阀件的安装位置预留了操作空间，中转罐体的接口与周边管路实现无缝对接。材质与渲染环节，根据不同构件的功能属性匹配对应材质效果：主输气管道采用金属红漆材质模拟燃气专用输送管道的外观，支撑结构采用哑光金属灰材质还原钢制固定件的质感，中转罐体采用哑光银金属材质体现压力容器的材质特征，末端绿色构件采用亮色防护材质模拟检测端口的防护套，渲染过程中调整了场景光照角度，清晰呈现出管路的空间层级关系，各组件的轮廓、装配缝隙都得到清晰展现，能够直观看到整个管路系统的空间排布逻辑。设计过程中充分考虑燃气管道的布设合理性，多组并行的弯折管路段采用规整的排布方式，既节省布设空间，也便于后期的检修维护，长距离水平管路通过均匀分布的支撑结构固定，避免管路因自重产生形变，竖向转接段通过多组接头实现平缓转向，减少燃气输送过程中的阻力，整个管路系统形成完整的闭环输送通路，可直观展示燃气从接入端经过分流、中转、输送最终到达末端端口的完整路径，模型的结构精度能够满足燃气管道布设方案演示、安装流程模拟等使用需求，各部件的可编辑参数也为后续的方案调整、尺寸修改预留了操作空间。
