双槽V型传动带轮结构设计

　　在常规工业传动场景中，带传动是应用范围极广的动力传递形式，这类双槽V型带轮主要适配中小功率的动力传输工况，常见于小型机床辅机、农用加工设备、轻工输送线的动力端，依靠V带与轮槽的楔形摩擦效应传递扭矩，相比平带传动能提供更大的摩擦力，同等张紧力下传动效率更高，同时具备一定的缓冲吸振能力，可降低动力端启动瞬间对负载端的冲击，当设备出现过载时，带与轮槽之间会产生微量打滑，能避免核心传动部件因过载出现刚性损坏。

　　从结构设计逻辑来看，该带轮采用双槽并行布局，可同时挂载两根同规格V带，既可以单路输出动力驱动单个负载，也能通过两根带分别向两个不同的负载端传递动力，适配多工位小型设备的动力分配需求；轮体中心设置同轴安装孔，孔壁加工有标准公差配合面，可直接与传动轴的轴颈配合，安装时依靠轴肩与孔端的贴合实现轴向定位，无需额外设计复杂的定位结构，轮缘部分的V型槽严格遵循对应带型的截面角度设计，槽面粗糙度控制在合理区间，既保证V带侧面与槽壁的充分接触，又避免槽面过于粗糙加速带体磨损。

　　轮体的辐板部分采用等厚圆盘结构，相比轮辐式带轮，这种结构加工工艺更简单，整体刚性更好，适合小直径带轮的批量生产，轮缘外侧的凸边设计可防止V带运转过程中出现脱槽问题，尤其是在设备启停阶段带体张力波动时，凸边的限位作用能有效提升传动稳定性。从安装边界来看，该带轮的轴向尺寸紧凑，双槽布局下的总宽度控制在合理范围，安装时不需要在轴端预留过大的轴向空间，适配多数小型设备的动力舱布局；径向尺寸方面，带轮的基准直径经过匹配设计，可适配对应转速下的线速度要求，避免带体线速度过高导致离心力过大加剧带的疲劳损坏，也不会因直径过小导致带体弯曲应力过大缩短使用寿命。

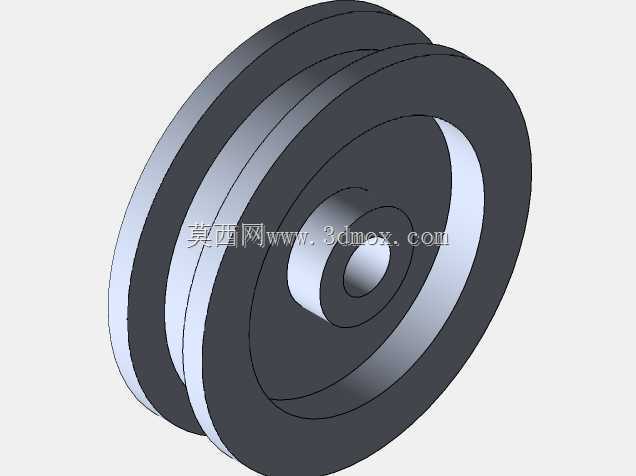

　　在实际选型匹配时，需要注意轮槽的截面尺寸必须与所用V带的型号完全对应，安装时要保证两带轮的轮槽处于同一平面，避免带体出现偏磨，同时要根据传递功率的大小调整合适的初张紧力，初张紧力过小会导致传动打滑丢转，过大则会加剧带与轴承的磨损。这类带轮的材料通常选用灰铸铁铸造后经机加工成型，灰铸铁具备良好的减振性能与耐磨性能，完全能满足常规工况下的使用需求，部分对重量有要求的场景也可选用铝合金加工，就像图中标注的铝质材料版本，重量更轻，转动惯量更小，适合高速轻载的传动场景，能降低动力端的启动负载。设计过程中需要对轮体的动平衡做校核，尤其是转速较高的应用场景，要控制轮体的剩余不平衡量在允许范围内，避免运转过程中产生振动影响设备整体精度，中心安装孔的公差一般选用H7级，与轴的配合采用过渡配合，既保证传动时不出现相对滑动，又方便后期维护拆卸。
