圆锥滚子轴承分体式结构三维建模

　　在重载传动系统的设计选型环节，圆锥滚子轴承是应对复合载荷工况的核心支承部件，这类轴承常被布置在汽车驱动桥主减速器输入端、机床主轴重载支承位、重型输送机辊筒两端、工程机械行走机构轮边等需要同时承受径向载荷与单向轴向载荷的位置，区别于深沟球轴承仅能适配轻载纯径向或小载荷双向轴向的工况，圆锥滚子轴承的滚动体与滚道的锥形接触设计，能让载荷沿接触线均匀分布，在冲击载荷、变载荷工况下的支承稳定性远优于同尺寸的球轴承。

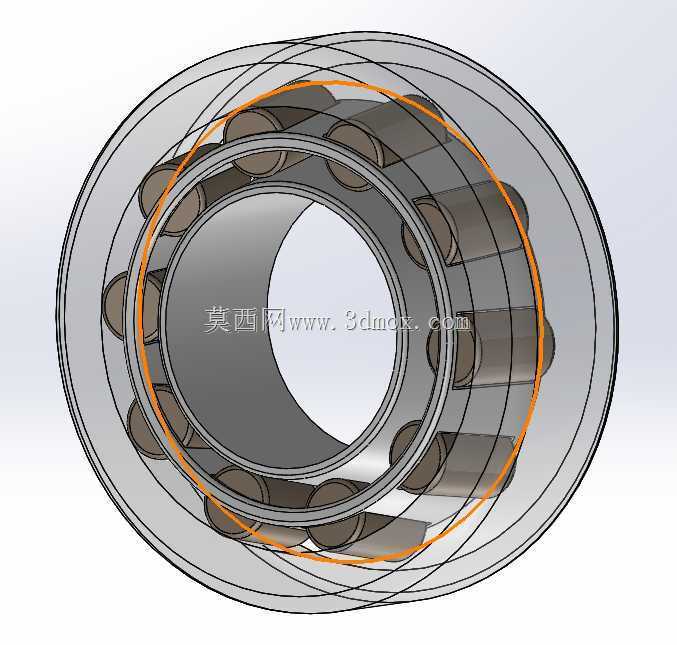

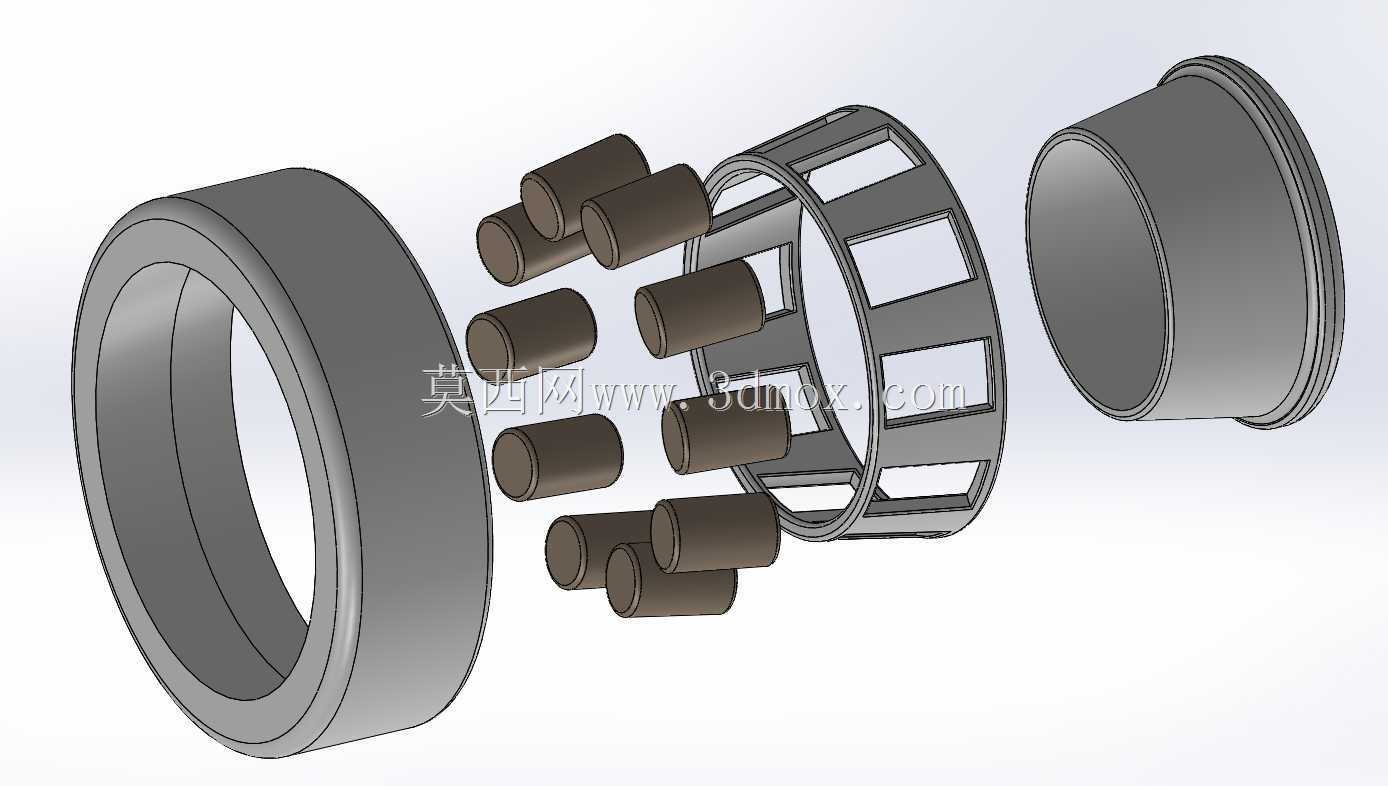

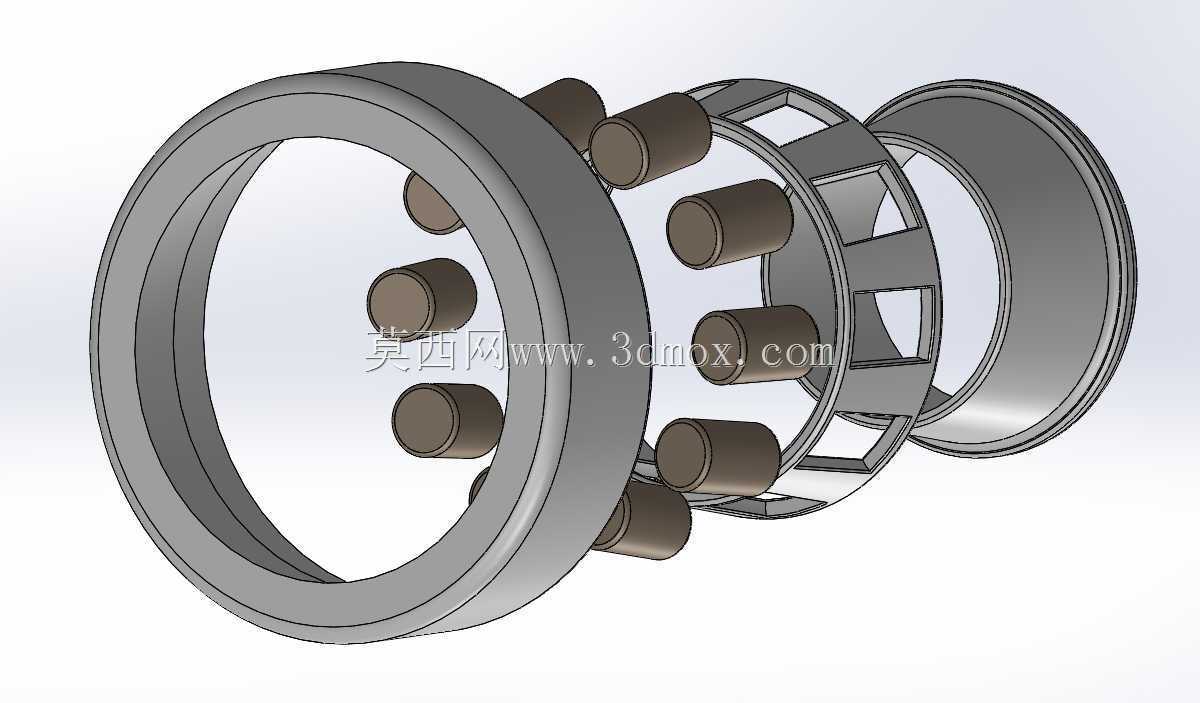

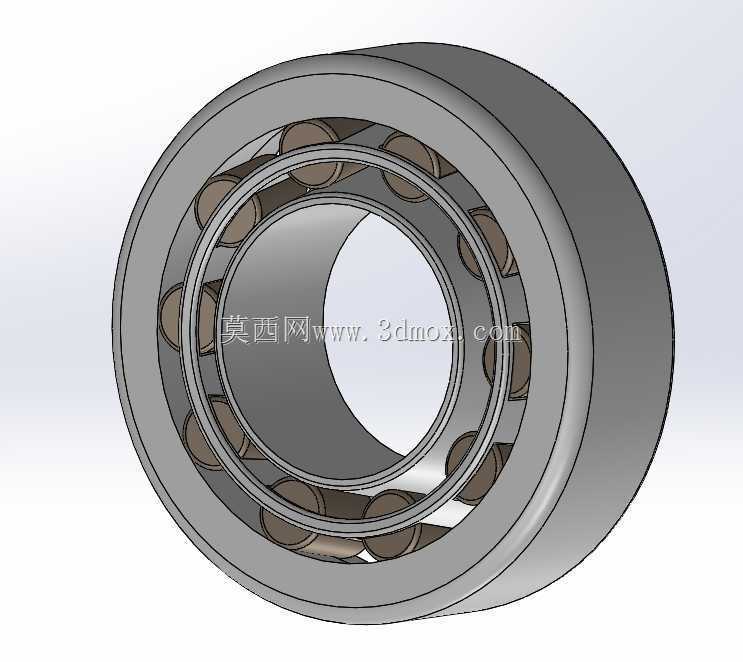

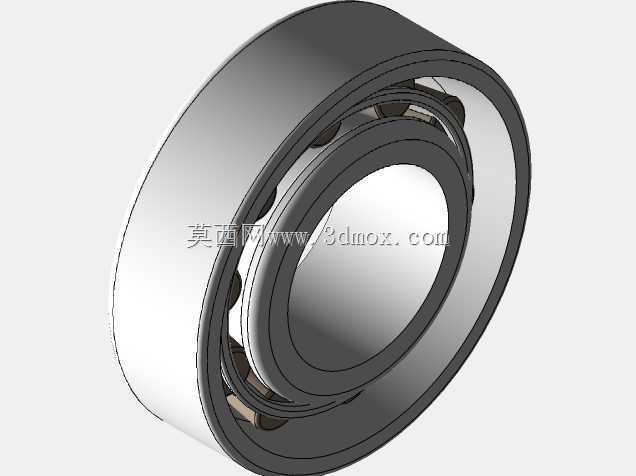

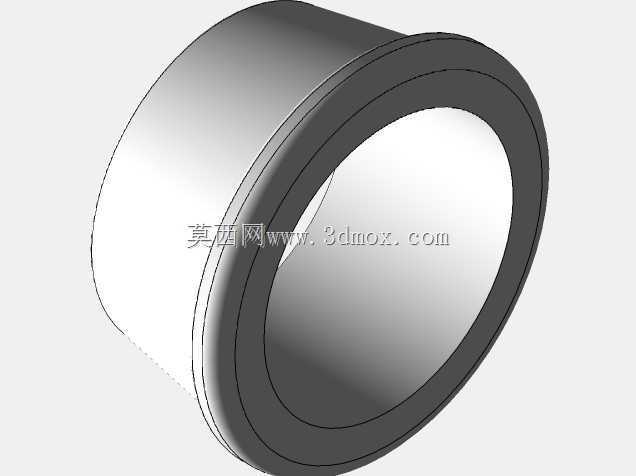

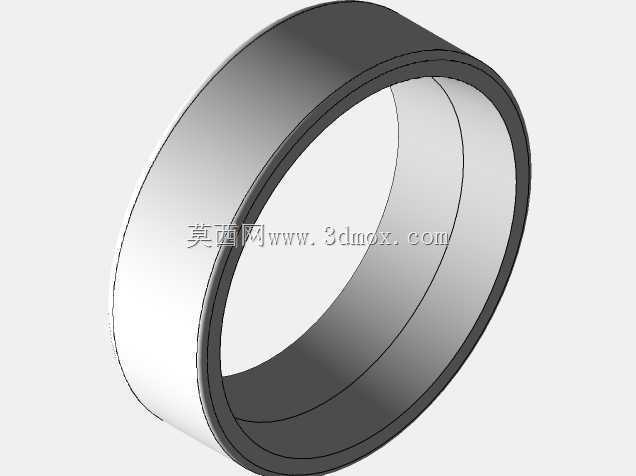

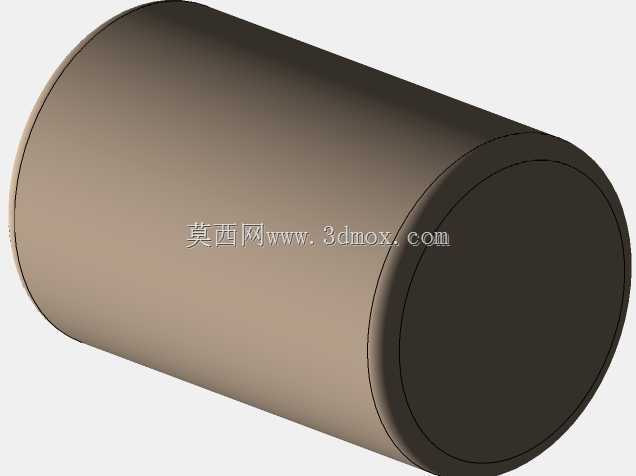

　　本次建模的圆锥滚子轴承采用分体式结构设计，整体拆分为外圈、内圈组件两大部分，其中内圈组件又细分出锥形内圈、圆锥滚子、窗式保持架三个独立零件，这种拆分逻辑完全贴合实际轴承的装配工艺：实际生产中，会先将圆锥滚子逐一嵌入保持架的窗孔内，保证滚子之间的周向间距均匀，避免滚子运转过程中发生相互摩擦碰撞，再将装好滚子的保持架组件压装到带锥形滚道的内圈上，形成可独立拆装的内圈组件，最后与外圈配合完成整套轴承的装配，这种分体结构也给现场安装维护带来便利，检修时可单独取出内圈组件检查滚子、滚道的磨损情况，无需暴力拆卸外圈与安装座的过盈配合面。

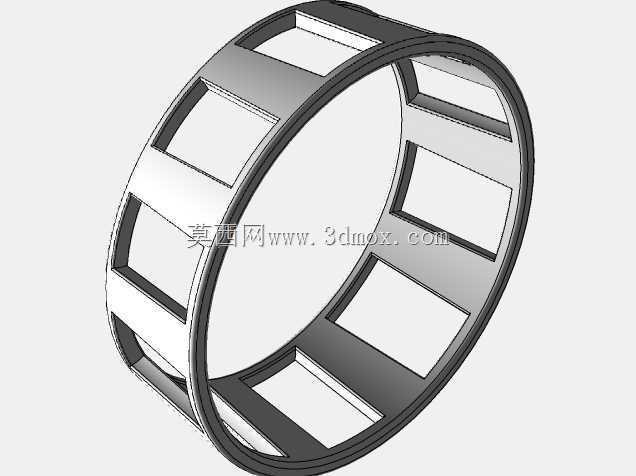

　　从功能特性来看，该轴承的滚子母线与内、外圈滚道母线延长后会汇交于轴承轴线上的同一点，这一设计保证了滚子在滚道上做纯滚动运动，不会出现滑动摩擦带来的额外温升与磨损，保持架采用镂空窗式结构，在保证对滚子周向定位精度的前提下，尽可能减少了自身重量与运转时的风阻，同时镂空位置能留存更多润滑脂，在低速重载工况下可形成稳定的油膜，降低滚子与滚道的接触应力。建模过程中严格遵循了圆锥滚子轴承的接触角设计逻辑，接触角的取值直接决定了轴承的轴向承载能力，接触角越大，可承受的轴向载荷越高，本次建模的接触角适配中等载荷的通用传动场景，既可以满足常规减速机、输送机的径向承载需求，也能应对传动过程中产生的轴向窜动力。

　　在安装边界的设计上，建模时预留了外圈与安装座孔的过盈配合公差带、内圈与传动轴的过盈配合公差带，同时考虑到轴承运转时的热胀冷缩效应，内圈组件与外圈的轴向配合位置预留了合适的轴向游隙，避免工作温度升高后滚子与滚道出现卡滞；外形尺寸方面，严格参照通用圆锥滚子轴承的外形尺寸系列进行建模，外圈的外径、内圈的内径、轴承的装配总宽度都符合行业通用的安装尺寸规范，可直接适配标准规格的轴承座与轴径，无需额外修改安装位的结构尺寸。

　　需要注意的是，该模型为结构原理展示用建模，未对滚道表面的粗糙度、滚子的凸度修形、热处理硬化层深度等微观工艺参数做建模还原，在进行实际工程选型时，还需要结合具体工况的载荷谱、转速范围、润滑条件对轴承的额定动载荷、额定静载荷、极限转速进行校核，模型可用于设备装配阶段的干涉检查、传动结构的原理演示、维修拆装的模拟教学等场景，能帮助结构设计人员在三维装配阶段快速完成支承部件的布局，提前排查安装空间不足、装配顺序错误等问题。
