单缸动力传动组合装置三维结构设计

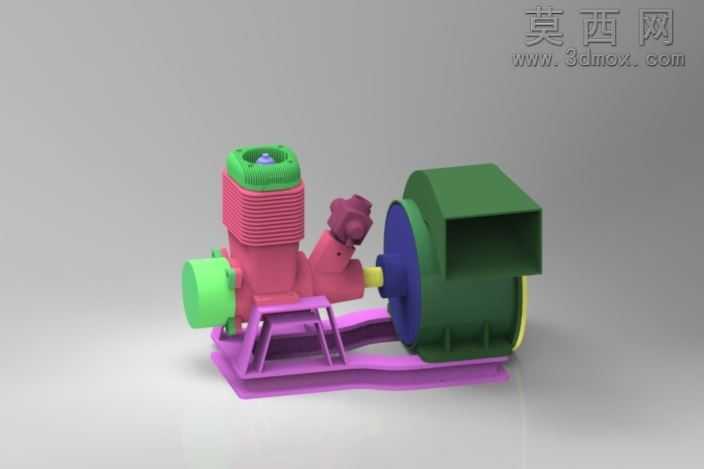

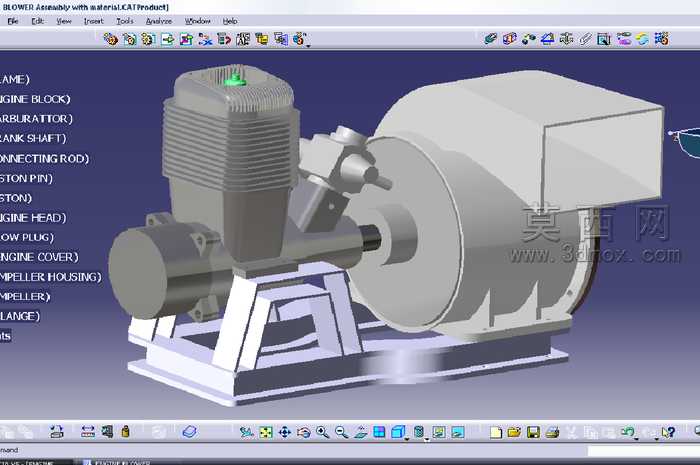

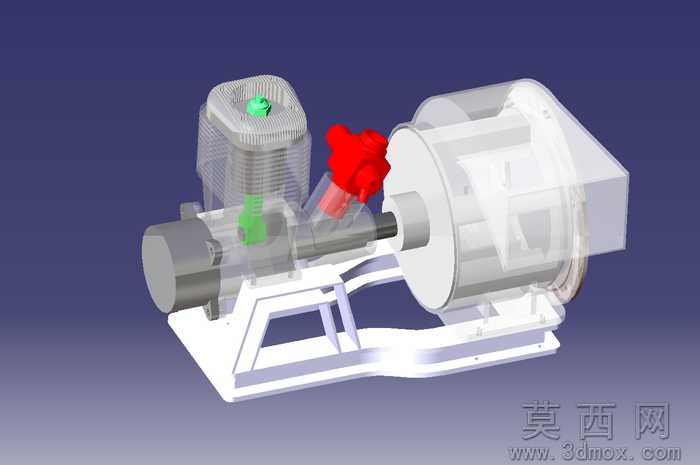

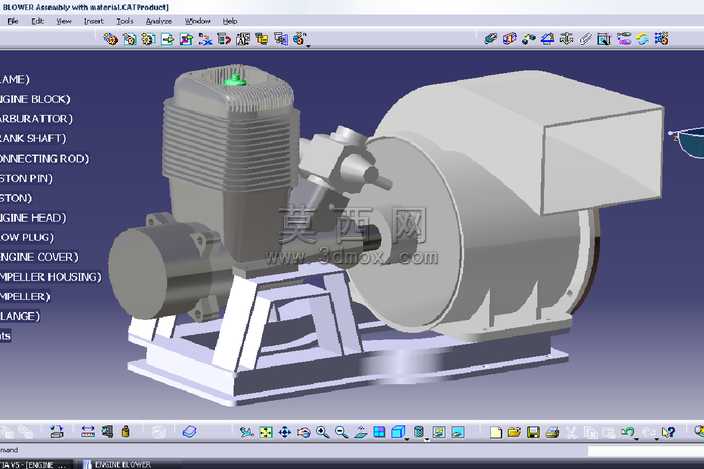

本作品采用三维建模方式完成整套单缸动力传动组合装置的全结构搭建，建模过程中严格遵循机械装配的尺寸配合逻辑，对每一处零件的装配公差、衔接关系都做了对应约束设置，保证整体结构的装配合理性。首先从核心动力单元开始建模，还原了单缸动力部分的缸体散热鳍片结构、顶部气门组件、缸内活塞往复运动的对应结构，对缸体外部的散热结构做了等比例的细节还原，保证结构特征与真实动力单元一致。传动衔接部分，完成了动力输出轴的轴段结构建模，对应设置了轴肩、键槽等装配定位特征，保证动力传递路径上的零件都能实现精准定位。右侧的传动轮组部分，还原了轮体的内部腔体结构、外部连接端面的安装孔位特征，轮体与输出轴的配合采用同轴心约束加端面贴合约束，模拟真实装配的紧固效果。底部的支撑机架部分，采用框架式结构设计，建模时对机架的支撑腿、横向加强筋、安装定位面都做了结构细化，加强筋的倾斜角度、与机架主体的衔接位置都经过结构合理性考量，保证机架能够稳定承托上方的动力与传动组件，避免出现结构干涉或者支撑强度不足的问题。材质渲染环节，针对不同零件的功能属性分配了对应的材质表现：缸体部分采用金属磨砂材质模拟铸铝缸体的质感，散热鳍片部分做了细微的材质粗糙度调整，还原金属加工后的表面质感；顶部的气门组件采用醒目的红色硬质塑料材质区分，便于快速识别功能部件；传动轮组部分采用半透明材质设置，能够直观展示轮体内部的腔体结构，方便观察内部的装配关系；底部机架采用浅灰白色金属喷漆材质，模拟设备支架的表面处理效果；输出轴采用亮面金属材质，体现传动轴的加工精度与金属质感。建模过程中反复校验了所有运动部件的活动空间，确认活塞往复行程、轴类零件转动过程中不会与周边机架、固定部件发生结构干涉，所有连接部位的安装孔位、配合面都做了对齐处理，保证整套模型既具备外观展示效果，也能清晰呈现内部的动力传递逻辑与装配关系，完整还原了单缸动力从缸内做功到动力输出、再到轮组传动的整套结构链路，直观展现了小型动力总成的结构组成与装配逻辑。
