五缸径向星形发动机装配结构设计

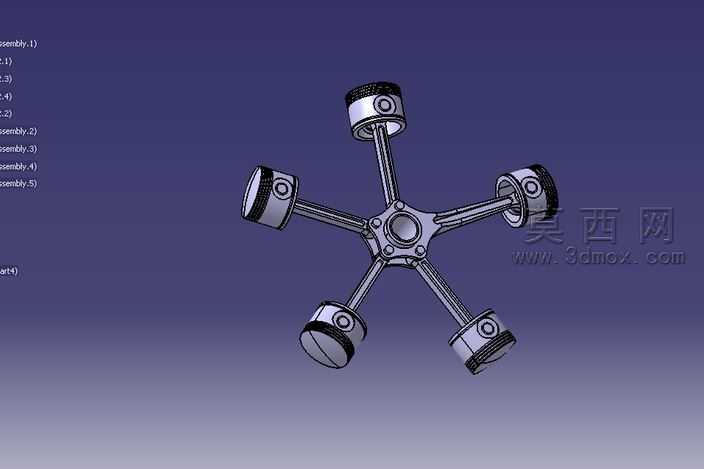

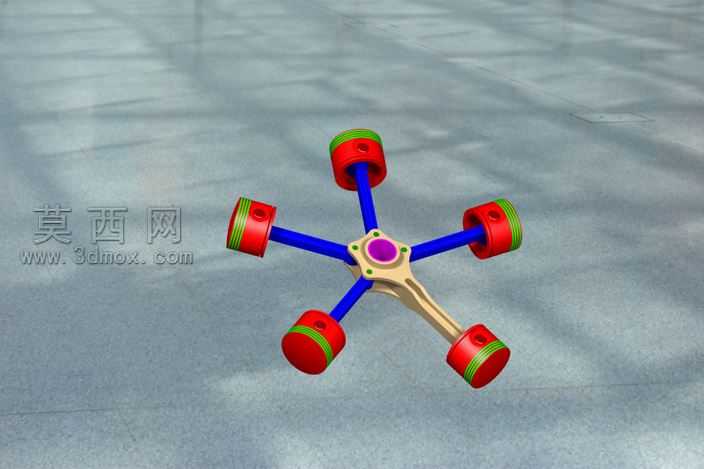

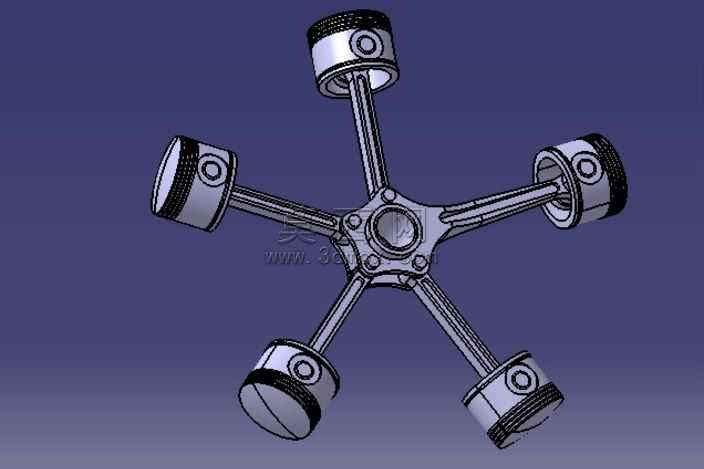

本作品为五缸径向布局的星形发动机装配三维模型，整体采用中心曲柄连杆机构搭配周向均匀分布的活塞缸体结构，在三维建模过程中严格遵循星形发动机的经典传动逻辑，先完成中心曲轴输出端的基准定位，以中心轴为原点做72度圆周阵列排布五个活塞缸单元，保证各缸体到中心传动节点的距离完全一致，避免传动过程中出现偏载力矩问题。建模阶段对各部件的装配公差做了模拟预留，中心星形连接座与蓝色传动杆的配合面做了同轴度约束，每根传动杆末端连接的活塞组件都设置了轴向滑动自由度，能够直观演示活塞往复运动通过连杆带动中心曲轴转动的完整动力传递过程。材质渲染方面，活塞缸体采用亮红色金属漆材质搭配端部绿色密封环标识，清晰区分缸体主体与密封结构；传动杆选用饱和度适中的蓝色工程塑料质感材质，与红色缸体形成强烈视觉区分，方便观察传动杆件的运动轨迹；中心连接座与主连杆采用米黄色金属磨砂材质，还原航空发动机常用的铝合金构件表面质感，中心曲轴端盖设置紫色高亮标识，突出动力输出核心位置。结构设计上还原了星形发动机体积紧凑、单位重量功率密度高的典型优势，五个缸体围绕中心曲轴呈放射状排布，相比直列发动机大幅缩短了整机轴向尺寸，同时周向对称的结构让整机运转时的往复惯性力能够相互抵消，降低整机振动水平。建模过程中对每个活塞的气环、油环结构都做了简化示意，连杆与活塞销、连杆与曲轴曲柄销的连接位置都设置了符合机械原理的转动副约束，既保证装配结构的完整性，也能够支持后续的运动仿真操作，清晰展现星形发动机进气、压缩、做功、排气的冲程交替逻辑，可作为动力机械结构教学、航空发动机原理演示的直观三维参考模型，帮助理解径向发动机的动力传递路径与结构布局特点。
