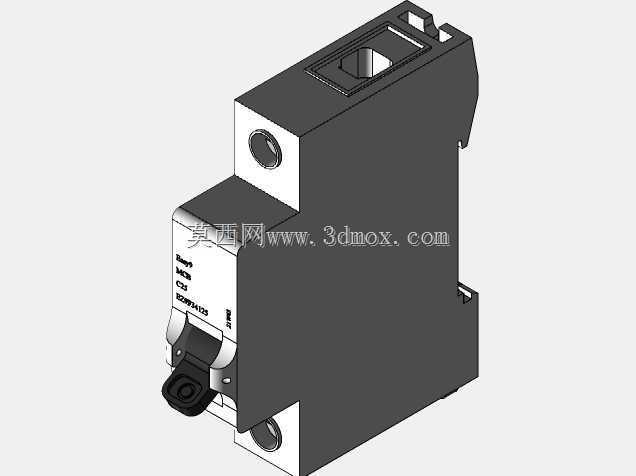

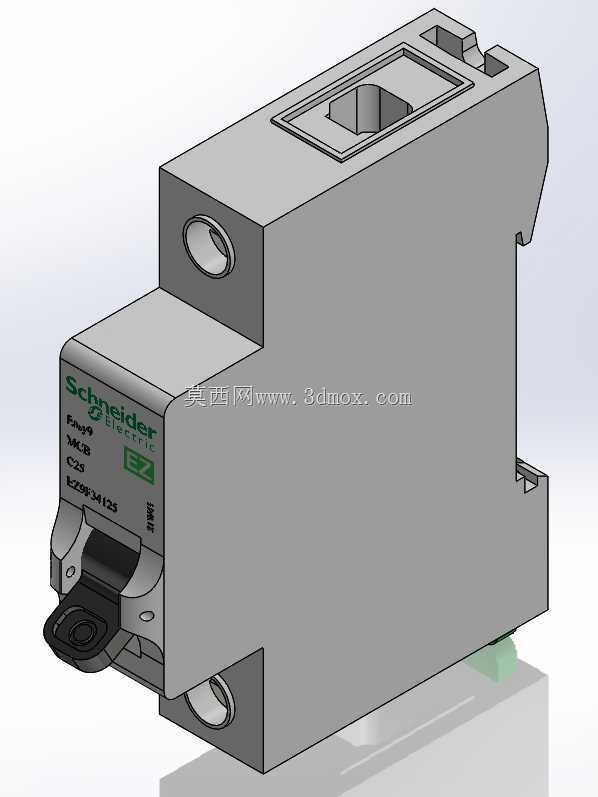

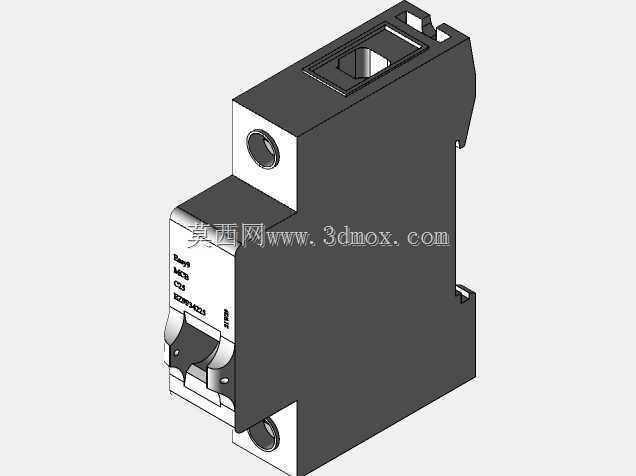

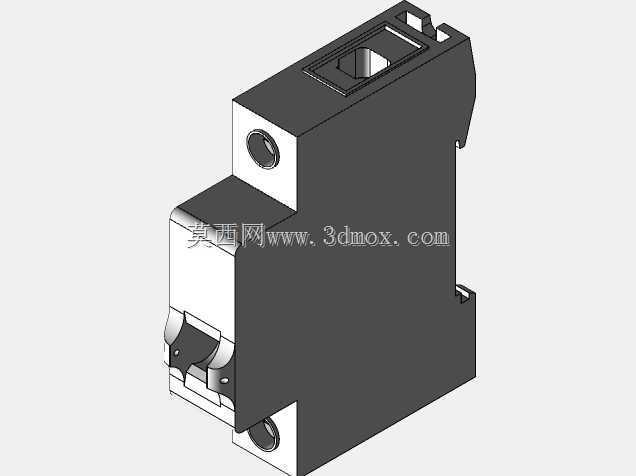

在低压配电终端的回路设计场景里,这类微型断路器是末端配电回路的核心保护元件,日常民用建筑的户内配电箱、工业现场的小型设备控制箱、商用楼宇的照明配电回路里,都能见到这类元件的身影,核心作用是在回路出现过载、短路故障时快速切断电路,避免故障范围扩大,同时也可作为回路的日常隔离开关使用,满足运维阶段的断电操作需求。从结构设计来看,这款单极宽度的断路器采用标准模数化壳体设计,整体壳体为阻燃热固性塑料材质,正面预留操作手柄的活动行程空间,手柄的操作角度、复位行程都匹配实际产品的操作逻辑,合闸、分闸位置的限位结构在模型里做了对应还原,避免建模时出现手柄穿模、行程超界的问题。

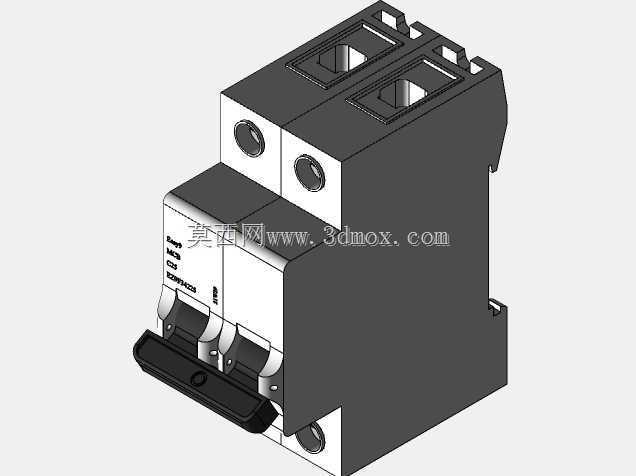

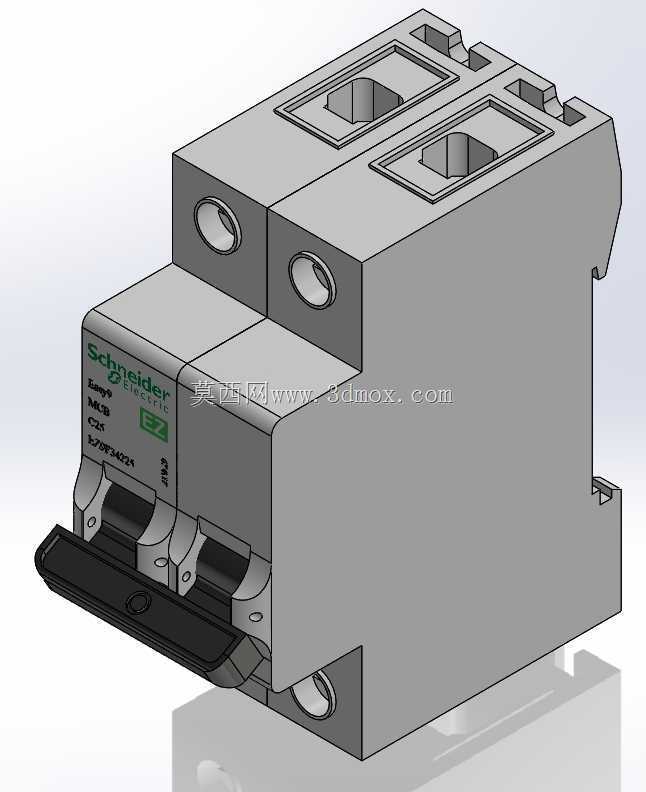

壳体侧面预留了标准TH35mm导轨的安装卡扣结构,卡扣的弹性让位空间、卡接凸起的尺寸都严格匹配导轨安装的尺寸边界,安装后器件与导轨的配合间隙控制在合理范围,不会出现安装后晃动、卡扣无法卡入导轨的问题,同时器件的进出线端位置预留了接线端子的安装空间,端子的压线螺钉位置、导线插入深度都和实际产品一致,方便在做配电盘三维布线时,准确预留导线的弯曲半径与走线空间。建模过程中,壳体上的品牌标识、型号标注区域做了特征预留,实际使用时可根据选型的具体型号替换对应标识内容,壳体的散热槽、拼接卡扣结构都做了细节还原,多极拼接时相邻断路器之间的卡扣可以直接配合,不需要额外调整安装间隙。
从安装边界来看,单极断路器的宽度为标准18mm模数,高度方向从导轨安装面到器件顶端的尺寸、深度方向从导轨表面到器件前端的尺寸都严格匹配实物参数,在做配电箱内部布局时,可直接按照模数排列多个器件,预留的操作空间、接线空间都符合电气安装规范的要求,不会出现器件之间干涉、接线后导线无法弯曲的问题。器件的进出线端分别位于壳体上下两端,端子的接线范围匹配常规1-25平方毫米的铜导线,建模时端子的压线板结构、螺钉的沉头位置都做了还原,布线时可直接将导线模型接入端子位置,模拟实际接线的状态。
这类断路器的功能特性上,内部的脱扣机构虽然在外观模型中不做完全拆解展示,但壳体的外形轮廓完全匹配内部机构的安装空间,若需要做内部结构的拆解展示,可在现有壳体模型的基础上拆分内部零件,不需要重新调整外部安装尺寸。在实际工程选型建模时,这类模型可直接导入配电盘的装配体中,配合母排、导线、导轨等标准件完成整个配电箱的三维布局校验,提前排查器件干涉、走线空间不足、操作距离不够等问题,减少现场安装时的整改工作量。建模时特意还原了壳体表面的细微脱模斜度、安装卡扣的倒角细节,避免模型出现尖锐棱角不符合实际注塑件工艺特征的问题,同时手柄与壳体之间的配合间隙做了合理控制,既不会出现间隙过大显得模型粗糙,也不会间隙过小导致运动仿真时出现干涉。
