盘轴组合式机械回转零件结构设计

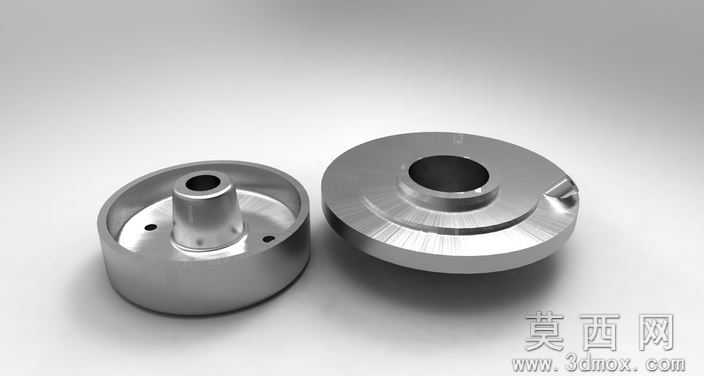

本次设计的盘轴组合式回转机械构件，采用三维参数化建模方式完成整体结构搭建，建模过程中以回转体特征为核心基础，首先通过草图绘制构件的轴向截面轮廓，精准标注各段直径、轴向长度、倒角尺寸、安装孔位的定位参数，利用旋转凸台特征生成两个构件的基础基体，保证整体同轴度公差符合机械装配要求。针对左侧带围边的杯状构件，在完成基体旋转后，通过拉伸切除特征加工出内腔的容纳空间，同时在端面上定位两个对称的小孔特征，对孔口添加倒角工艺结构，避免装配时出现锐边干涉；中心凸起的轴段部分，单独设置轴径的配合公差带，保证与对应安装孔的适配性，轴端添加导向倒角，方便装配过程中的导入操作。针对右侧的盘类构件，在回转基体的基础上，对盘面边缘的缺口特征进行单独建模，通过草图绘制缺口的轮廓形状，采用拉伸切除完成特征加工，同时对盘面的车削纹理进行细节还原，在渲染阶段为两个构件统一赋予金属材质，调整材质的粗糙度参数模拟精车加工后的金属表面质感，添加环境反射效果突出金属的光泽特性，调整光照角度让构件的轮廓棱边、曲面过渡区域呈现清晰的明暗层次，还原真实机械加工零件的视觉效果。设计过程中重点考量两个构件的配合关系，保证二者对接时的同轴度、端面贴合度符合装配要求，对所有锐边位置添加合理的倒角或圆角工艺结构，既避免加工过程中的应力集中问题，也提升零件装配的便利性，整体结构简洁规整，特征参数清晰可编辑，可作为机械结构教学、装配练习的典型案例，帮助学习者掌握回转类零件的建模思路、工艺结构设计要点以及金属零件的渲染表现技巧，理解盘类、轴套类零件的结构设计逻辑与加工工艺对应的建模处理方式。
