轮系传动总成结构三维设计作品

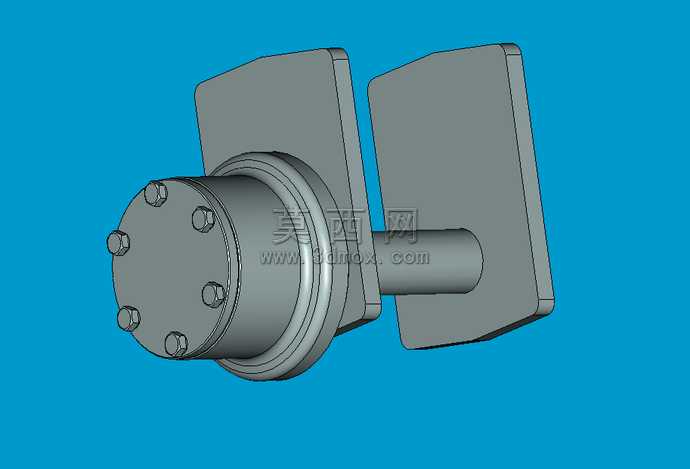

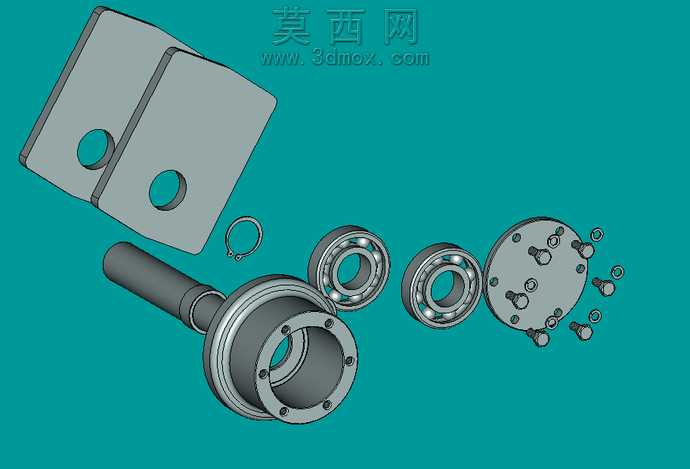

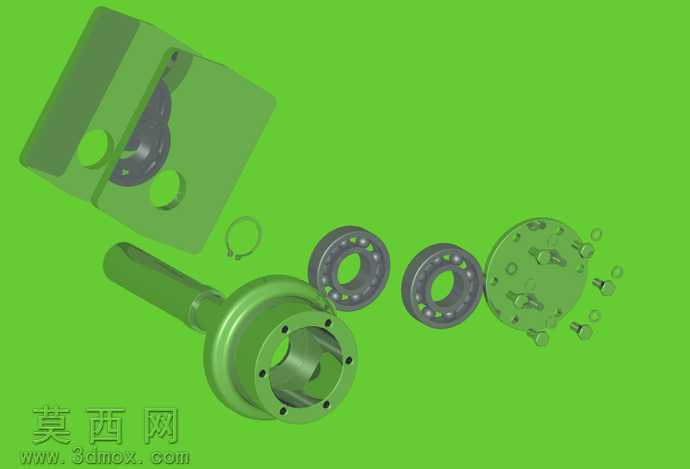

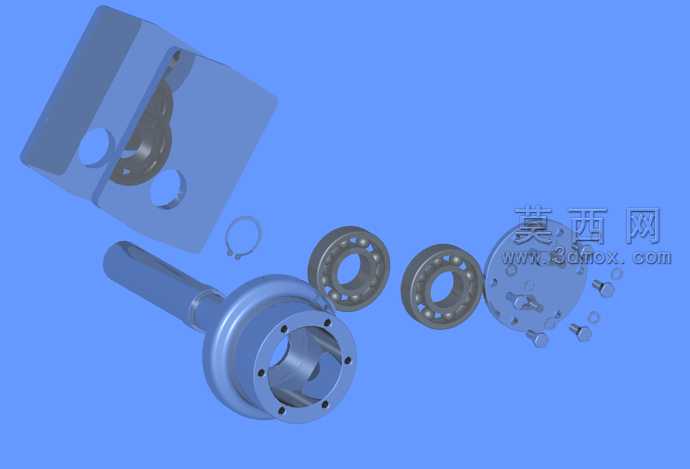

本作品为轮总成装配结构的三维建模成果，建模过程遵循机械设计的装配逻辑与零件加工工艺要求，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装。建模时首先对轮轴主体进行结构构建，依据轴类零件的受力特性设计轴段直径变化，预留轴承安装位、轮体连接位的配合公差，轴端的连接结构做了倒角与退刀槽的细节处理，保证零件加工的工艺合理性。轮体部分采用回转体建模逻辑，精准还原法兰连接的螺栓孔分布、中心轴孔的配合尺寸，轮体的安装端面做了平面度的结构约束，保证装配后与轴承端面的贴合度。配套的滚动轴承零件完整还原了内圈、外圈、滚动体、保持架的细分结构，滚动体沿滚道均匀阵列排布，保持架的兜孔结构与滚动体做了间隙配合的尺寸预留，还原轴承的实际转动空间。装配环节采用自下而上的装配思路，先将两个轴承分别压装到轮轴的对应轴段，添加同轴度与端面贴合的装配约束，再将轮体与轴承外圈完成配合，最后依次装配端盖、连接螺栓、挡圈等紧固件，每个螺栓都添加了与对应螺纹孔的同轴约束与拧紧面的贴合约束，挡圈与轴用卡槽的配合也做了精准的尺寸匹配，保证整体装配无干涉。渲染环节采用金属材质体系，轴类零件与螺栓紧固件赋予调质钢的哑光金属材质，轴承滚动体与滚道赋予高硬度轴承钢的半亮面材质，轮体与端盖赋予结构钢的基础金属材质，背景采用纯色衬托以清晰展示各零件的结构层次，爆炸视图的展示角度经过调整，可清晰区分每个独立零件的外形与装配位置，完整呈现轮总成的装配关系与结构组成。设计过程中充分考虑了零件的可拆卸性与维修替换空间，各紧固件的安装位置预留了操作空间，轴承的安装位设计了便于拆卸的轴肩结构，整体结构符合通用机械传动部件的设计规范，可用于机械结构教学、装配工艺演示、传动系统选型参考等场景。
