直径5mm直插式光敏电阻光传感器结构

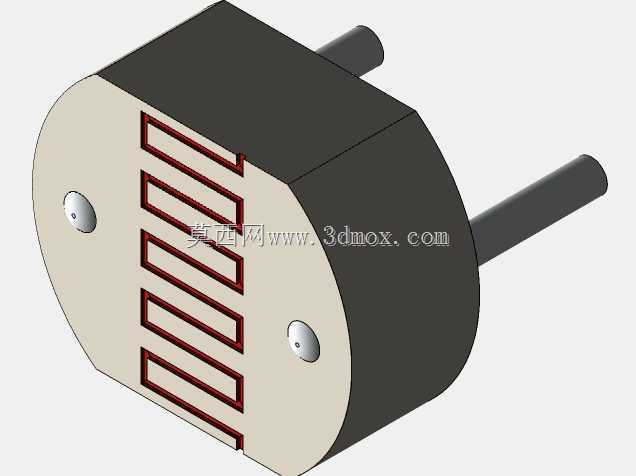

　　这款直径5mm规格的直插式光敏电阻光传感器，是光电检测回路里极为常用的被动式感光元件，日常在各类民用、工业级光控场景里都能见到它的身影，小到楼道声光控开关、户外庭院光控路灯、消费类电子的屏幕亮度自动调节模块，大到工业产线的物料存在检测、安防设备的光线触发回路、农业大棚的光照度采集节点，都能用到这类元件作为前端感光单元。从结构设计来看，这款元件采用了行业通用的5mm直径封装基准，主体封装外壳做了切平端面处理，区别于普通圆形直插LED的全圆弧端头，切平的感光面可以让内部硫化镉感光栅格的受光角度更可控，避免侧面杂散光进入感光区域带来的检测误差，外壳主体采用黑色不透光的工程塑料注塑成型，能够完全阻隔非感光面方向的光线干扰，仅在正面预留的开窗区域露出蛇形排布的红色感光栅格，栅格采用蛇形绕制的布局，是为了在有限的圆形端面区域内尽可能拉长感光半导体的有效受光长度，提升光线照射下的电阻变化幅度，让弱光环境下的检测灵敏度更有保障。

　　元件的两个引脚采用标准直插间距设计，引脚直径适配常规2.54mm间距的PCB焊盘孔径，在做PCB Layout的时候不需要额外调整孔位，直接套用通用直插元件的封装库就能完成布线，引脚长度预留了足够的波峰焊吃锡余量，不管是手工焊接还是过波峰焊工艺，都能保证焊锡浸润充分，不会出现虚焊、脱焊的问题。正面的两个金属固定铆点，是封装组装时用来把内部感光芯片基座和黑色外壳铆接固定的结构，两个铆点对称分布在感光面两侧，不会遮挡有效感光区域，同时能保证外壳和内部基座的连接强度，在元件经历常规波峰焊的高温冲击时，不会出现外壳变形、内部芯片移位的问题。

　　从安装边界来看，这款元件的本体总长度控制在常规直插元件的通用尺寸范围内，在PCB上安装时，本体距离板面的高度可以根据实际需求调整，既可以紧贴板面安装节省设备内部空间，也可以预留一定引脚长度把感光面伸出设备外壳的感光开窗位置，适配不同结构的外壳开孔需求，不需要额外加装导光柱就能完成光线采集，能有效降低整机的结构物料成本。在实际选型应用中，这类光敏电阻的响应特性覆盖可见光波段，对于日常环境里的自然光、普通照明光源的光线变化都能做出稳定的电阻值响应，不需要额外搭配滤光片就能满足多数民用、工业普通光控场景的检测需求，相比集成式的数字光强传感器，这类分立元件的电路设计极为简单，只需要搭配一个固定电阻组成分压回路，就能直接输出随光照强度变化的电压信号，接入后端MCU的ADC引脚就能完成光照度的采集，不需要复杂的通讯协议配置，对于入门级电子设计、低成本光控设备来说是性价比极高的选型方案。

　　建模过程中需要重点注意几个尺寸公差的控制：首先是感光面的开窗尺寸，必须保证内部蛇形栅格完全处于开窗区域内，不能被黑色外壳遮挡，否则会直接导致有效受光面积不足，灵敏度下降；其次是两个引脚的同轴度和间距公差，必须控制在±0.1mm以内，否则在批量插件焊接的时候会出现插不进PCB孔位的问题，影响生产效率；另外外壳的黑色注塑部分必须保证完全不透光，建模时要注意外壳壁厚的均匀性，避免出现局部壁厚过薄导致光线透射的问题，尤其是引脚穿出的位置，要做好遮光结构设计，避免光线从引脚和外壳的装配缝隙处漏入内部，影响检测精度。在做整机结构适配的时候，如果设备外壳的感光开窗位置距离PCB安装位有一定距离，也可以通过调整引脚弯折的角度和长度，把感光面精准对准外壳开窗位置，不需要额外设计固定支架，元件自身的引脚强度就足够支撑本体重量，不会因为日常设备的振动出现移位问题。
