啮合式正齿轮动力传输传动结构

项目分类:齿轮 发布时间:2025-01-05 ID:881502
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构
  • 啮合式正齿轮动力传输传动结构

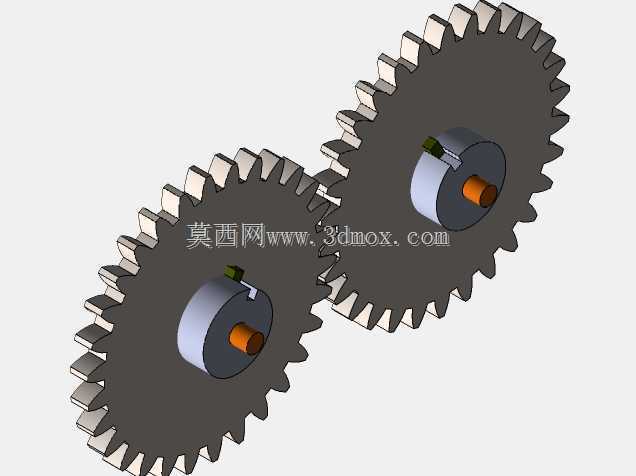

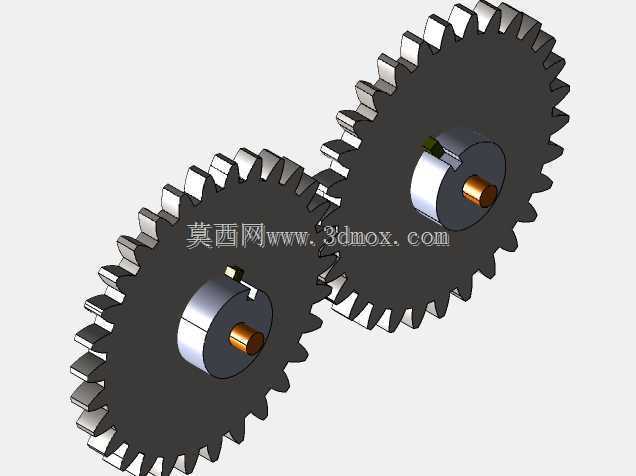

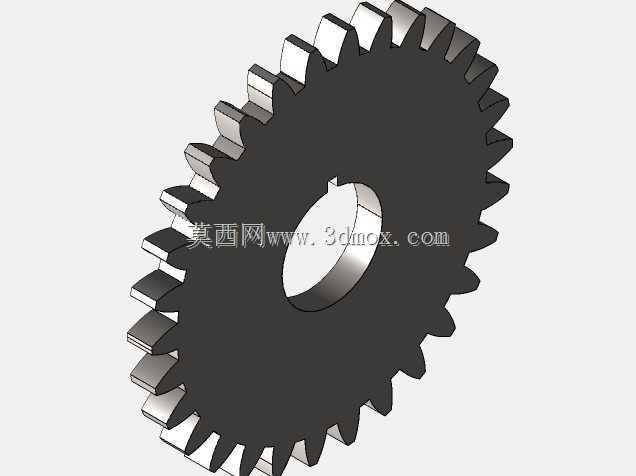

  这套正齿轮传动结构的核心应用场景覆盖通用机械动力传递、小型设备传动链路搭建、教学演示教具开发等多个领域,在小型输送设备、家用机械装置、汽车附属传动机构中都能见到这类结构的实际应用。从实际用途来看,这套结构的核心作用是在两根平行布置的轴系之间完成旋转动力的同步传递,可根据两个齿轮的齿数比匹配不同的输入输出转速,满足设备端对扭矩、转速的不同匹配需求,比如在小型机床的进给机构中,这类齿轮可以将电机端的高转速低扭矩输出转换为进给端需要的低转速高扭矩动力,在汽车的附属传动链路里,这类齿轮也可承担曲轴到附属泵体的动力传递任务,把发动机曲轴的旋转动力稳定传输到需要驱动的部件上。

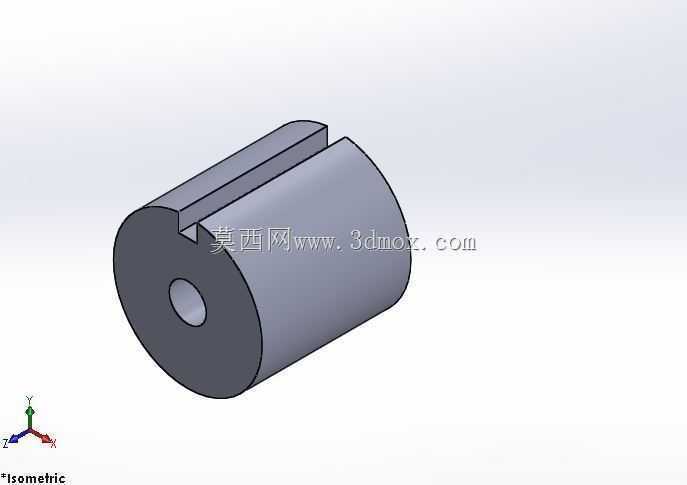

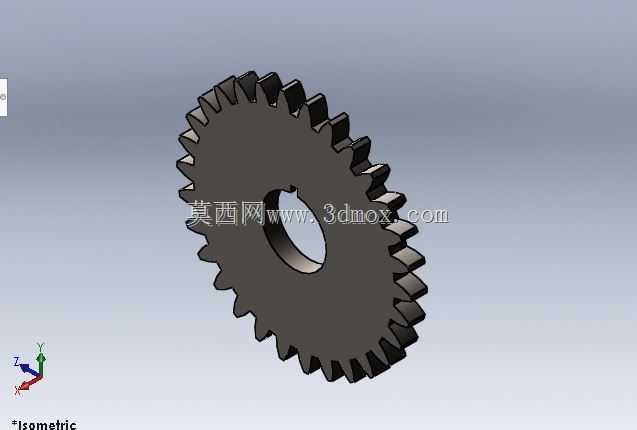

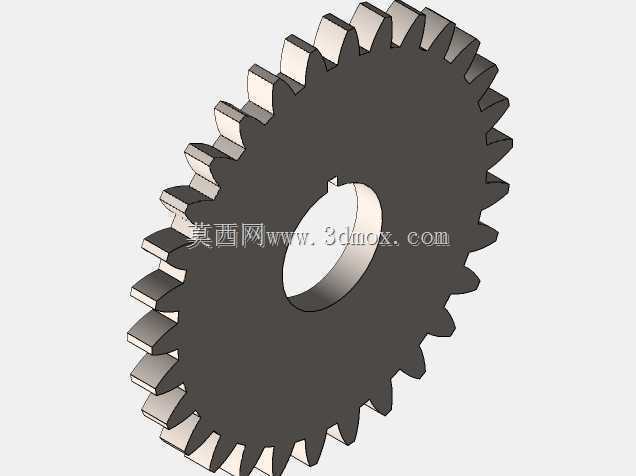

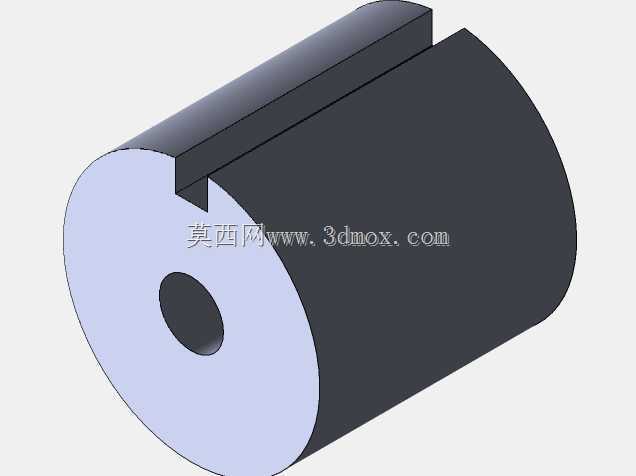

  从功能特性来看,这套正齿轮采用直齿啮合设计,啮合过程中齿面接触为线接触,传动效率高,加工难度相对斜齿轮更低,装配时不需要额外调整轴向啮合位置,对安装空间的轴向尺寸要求更小,适合布置在轴向空间受限的传动腔体内。两个齿轮的齿形参数经过匹配计算,啮合侧隙控制在合理范围内,既不会因为侧隙过大导致传动过程中出现冲击、回差过大的问题,也不会因为侧隙过小导致齿面卡滞、运转过程中出现过度磨损。齿轮的轮毂部分设计了标准的轴孔与键槽结构,可通过平键与传动轴完成周向固定,避免动力传递过程中齿轮与轴之间出现相对打滑,轮毂端面还预留了紧定螺钉的安装位置,可完成齿轮在轴上的轴向定位,防止运转过程中齿轮出现轴向窜动影响啮合精度。

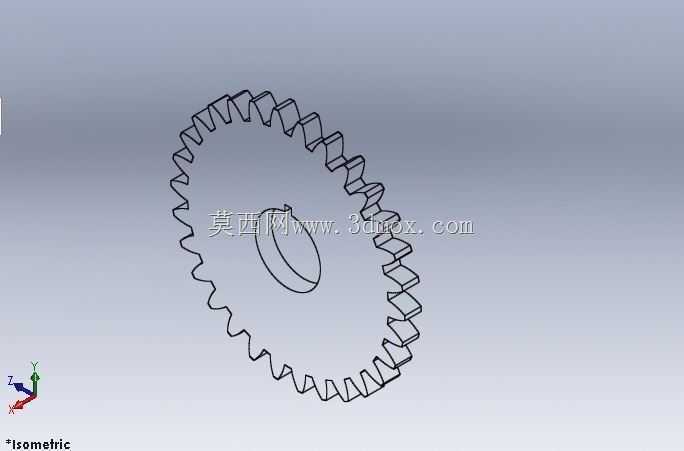

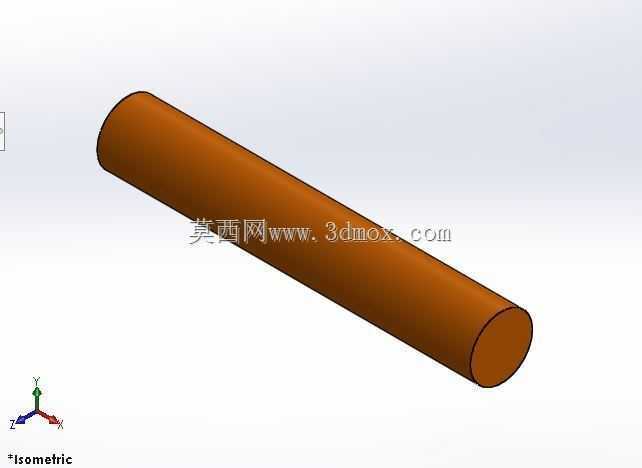

  设计过程中首先确定的是两根传动轴的中心距参数,根据传动比需求分配两个齿轮的齿数,再通过模数计算确定齿顶圆、齿根圆、分度圆的具体尺寸,确保两个齿轮的分度圆能够实现相切啮合。齿形部分采用标准渐开线齿形设计,压力角选用通用机械传动常用的20度标准值,保证齿面受力均匀,运转过程中传动比稳定,不会出现速比波动的问题。结构设计时充分考虑了加工工艺性,齿轮的轮缘、轮毂、辐板部分的厚度都经过强度校核,能够承受额定扭矩下的齿面接触应力与齿根弯曲应力,避免运转过程中出现断齿、齿面塑形变形等失效问题。轮毂的轴孔尺寸按照标准传动轴直径系列设计,可直接与市面上常见的标准直径传动轴配合,不需要额外定制非标准轴件,降低整体传动链路的搭建成本。

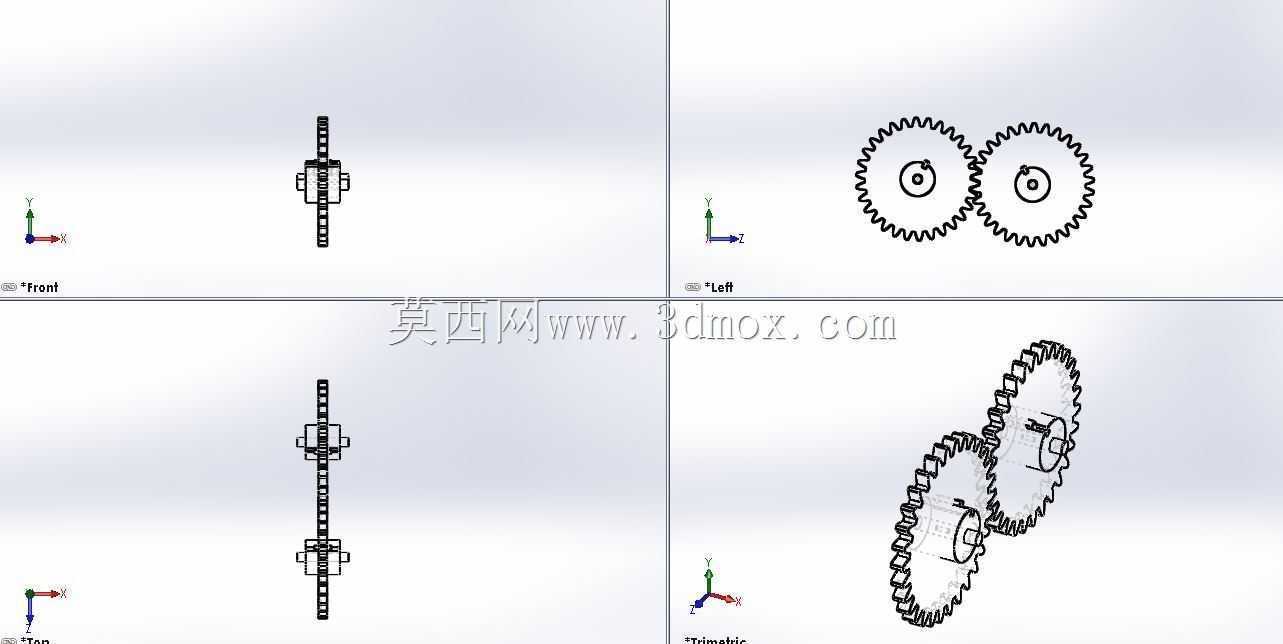

  从外形尺寸与安装边界来看,这套结构的整体外轮廓尺寸由两个齿轮的齿顶圆直径与中心距决定,安装时需要保证两根传动轴的平行度误差控制在允许范围内,否则会导致齿面接触偏载,加速局部齿面的磨损,缩短齿轮的使用寿命。径向安装边界需要预留出齿顶圆到传动腔内壁的安全间隙,避免运转过程中齿顶与腔壁发生刮擦,轴向安装边界需要覆盖两个齿轮的轮毂宽度,预留出轴端挡圈或者紧定螺钉的安装空间,保证轴向固定结构能够正常安装。这套结构没有设计额外的轴向力承载结构,因此不需要搭配角接触轴承或者推力轴承来承受轴向载荷,支撑轴系只需要选用普通深沟球轴承即可满足使用需求,进一步降低了整体传动结构的成本与装配难度。在实际装配时,需要在啮合齿面涂抹适配的润滑脂,减少齿面之间的摩擦磨损,降低运转过程中的噪音,提升整套传动结构的使用寿命与运转平稳性。
