小型履带行走机构三维结构设计

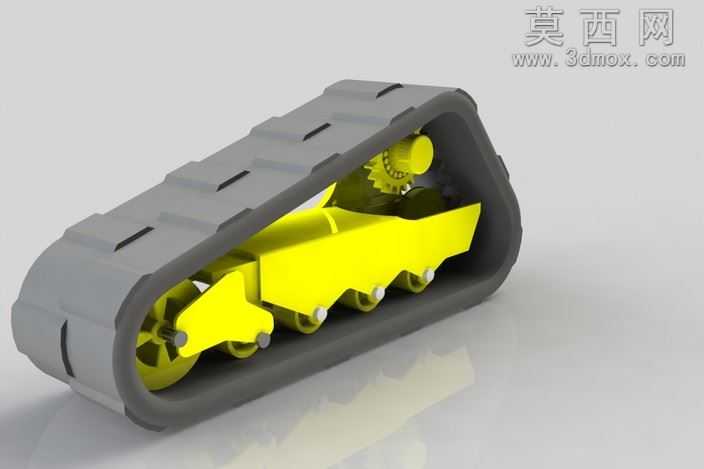

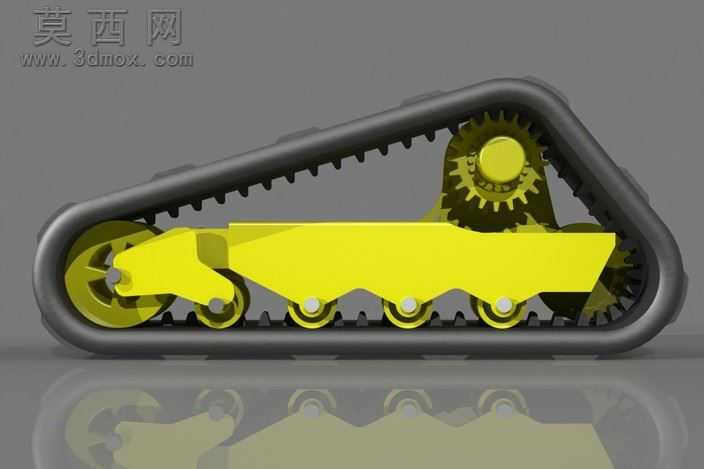

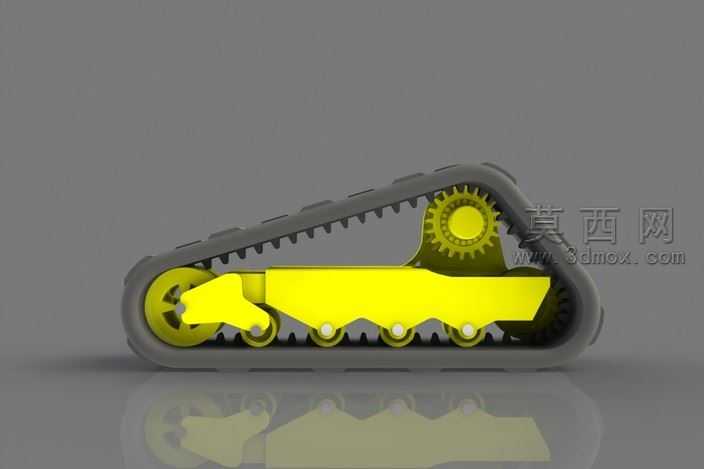

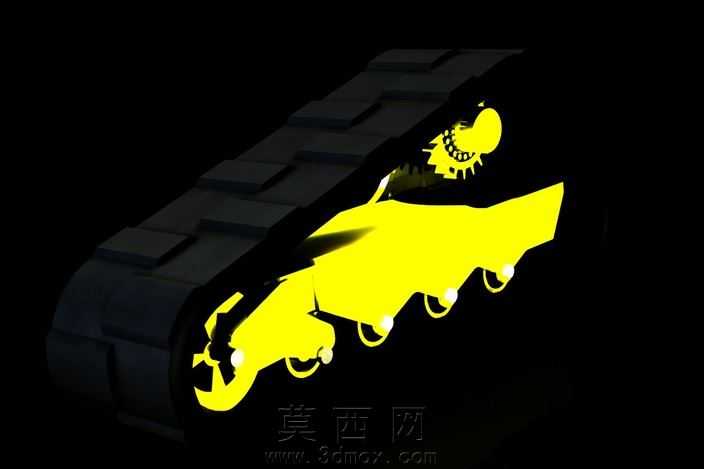

本作品为小型履带行走机构的三维建模成果，建模过程中严格遵循机械设计的尺寸配合规范，对履带总成的各个组成部件进行了精细化的参数化构建。首先完成履带板的单体建模，采用模块化的设计思路，将单块履带板的啮合卡槽、连接销孔、接地防滑槽等细节特征逐一还原，保证每块履带板之间的铰接间隙符合运动仿真的公差要求，避免后续装配出现运动干涉问题。随后完成内部传动与支撑组件的建模：驱动轮部分精准绘制轮齿的渐开线齿形，确保轮齿与履带板啮合卡槽的匹配度，还原动力输入的传动逻辑；负重轮组按照等距排布的设计要求，构建轮体、轮轴、支撑摆臂的完整结构，摆臂的铰接位置预留合理的转动余量，可模拟履带行走过程中负重轮随地形起伏的摆动效果；导向轮设置在履带总成的前端，用于调整履带的张紧度，建模时预留了张紧调节的结构余量，还原真实履带机构的张紧调节功能。材质渲染阶段，针对不同部件的实际应用材质进行区分设置：外部履带板采用深灰色耐磨橡胶材质，调整材质的粗糙度参数模拟橡胶表面的哑光耐磨质感，还原橡胶履带的防滑、减震特性；内部的驱动轮、负重轮、支撑摆臂等金属结构件采用亮黄色工程金属材质，添加轻微的金属反光与漆面质感，区分金属结构件与橡胶履带的视觉差异；铰接销轴等小部件采用金属银灰色材质，还原金属机加工零件的表面质感。整体装配完成后进行了运动干涉检查，验证履带循环转动过程中各部件的配合合理性，确保驱动轮转动时可顺畅带动履带板循环运转，负重轮可沿履带内侧轨道顺畅滚动，导向轮可稳定引导履带走向，完整还原履带行走机构的运动逻辑。该设计可作为小型履带式移动设备、教学实践项目的基础结构参考，清晰展示履带行走机构的组成原理与传动关系，帮助理解履带类行走装置的结构设计要点。
