同心管式换热设备三维结构设计

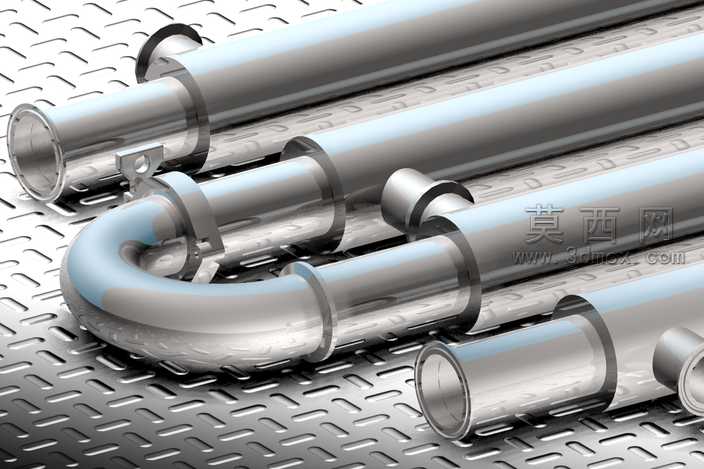

本作品为同心管式换热结构的三维建模设计，整体采用参数化建模思路完成全流程搭建，建模过程中首先依据同心管换热器的核心换热逻辑，确定多组平行排布的同心套管基准轴线，逐段绘制不同管径的内外管截面轮廓，通过拉伸、扫掠等基础建模命令生成直管段主体结构，针对管路转向需求，采用曲率连续的弯管特征完成管路衔接，保证管路内壁过渡顺滑无突兀折角，避免实际应用中出现流体滞留、阻力过大的问题。建模阶段对管体连接部位的固定卡箍、定位支耳等附属结构做了精细化还原，每一处卡箍的抱紧弧度、支耳的安装孔位都按照实际装配尺寸做了参数匹配，确保各部件之间不存在干涉问题，可直接用于后续的装配模拟与工程出图。材质与渲染环节，针对换热管常用的金属材质特性，调整材质球的反射率、粗糙度与金属度参数，还原不锈钢管材的冷调金属质感，同时对管体表面做了细微的拉丝纹理处理，避免渲染效果出现过于塑料化的失真问题；背景选用花纹钢板材质，通过调整环境光与补光角度，突出金属管件的轮廓层次与结构细节，让管体的弯折弧度、连接结构的形态都能清晰呈现。结构设计上，采用多组同心套管平行排布加U型弯衔接的布局，最大化延长换热介质的流动路径，提升单位空间内的换热面积，内外管之间的环形间隙、内管的流通孔径都经过比例校准，符合常规同心管换热器的介质流通参数要求，固定卡箍的排布间距也参考了实际管路安装的固定规范，保证整体结构的稳定性。设计过程中充分考虑了该类换热结构的应用场景，针对含颗粒流体的输送换热需求，对管路接口、弯管处的内壁弧度做了优化处理，减少颗粒介质在管路内的堆积堵塞风险，整体模型结构完整，细节还原度高，既可以作为换热设备设计的参考方案，也可用于相关教学演示、结构原理展示使用。
