手动折叠式康复代步轮椅结构设计

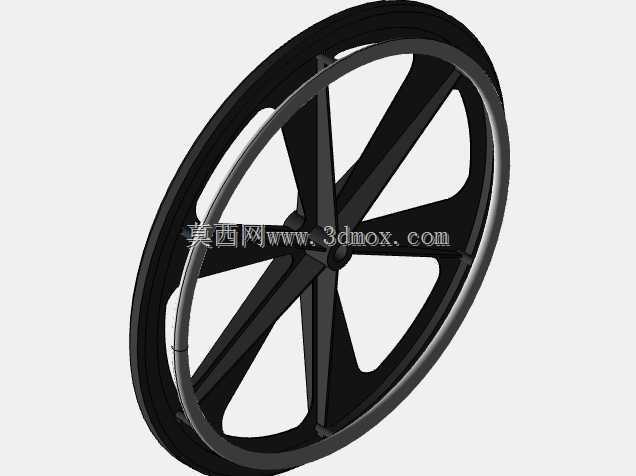

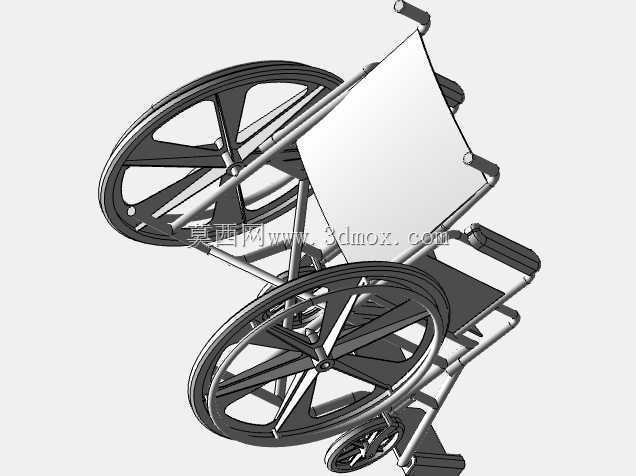

　　这款手动轮椅的三维结构设计，核心围绕下肢行动障碍人群的日常出行、康复训练场景展开，覆盖居家室内移动、社区短途出行、医疗机构转运等多场景使用需求，区别于电动轮椅的复杂电控结构，纯机械驱动的设计逻辑更侧重轻量化、易维护、操作门槛低的实际使用特性。从结构组成来看，整体采用双大轮加前置万向小轮的经典轮系布局，两侧大轮为手驱轮，轮圈外侧集成手推圈，使用者无需借助外力即可通过手部拨动轮圈实现前进、后退、转向操作，大轮采用多辐条一体式轮辐结构，在保证轮组径向承载强度的前提下，尽可能降低轮组自身重量，同时辐条的镂空设计也能减少行进过程中的风阻，日常清洁时也不易积攒污渍。

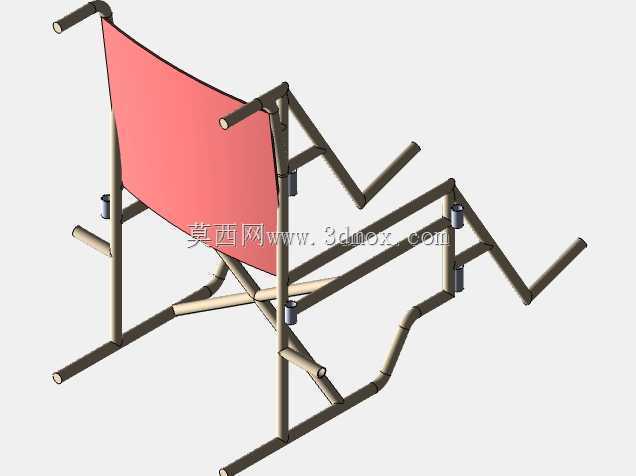

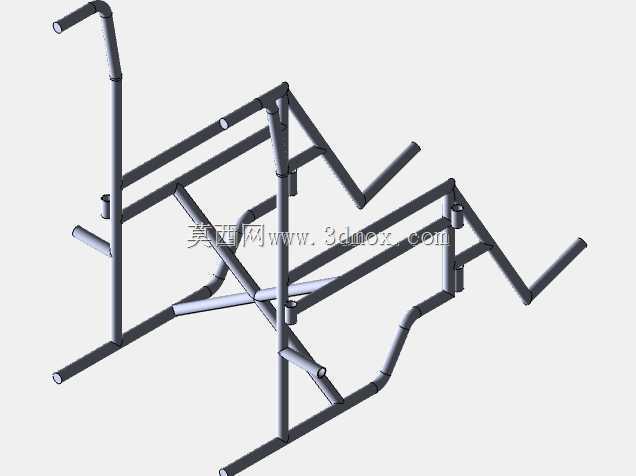

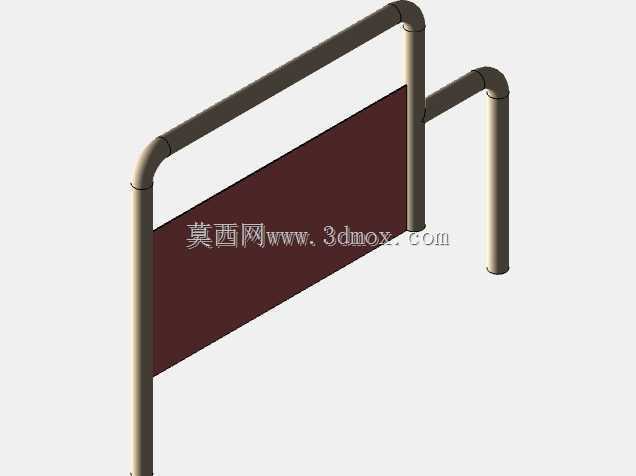

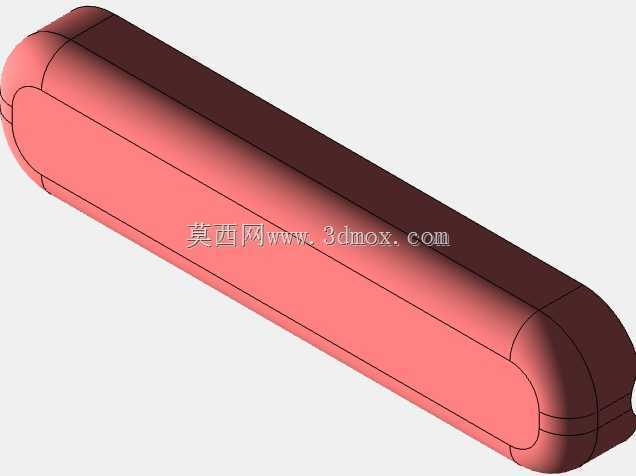

　　车架部分采用圆管弯折焊接的框架式结构，主承重管沿座椅两侧延伸，前部连接脚踏支架，后部向上延伸形成推把，可供陪护人员推行操作，车架的弯折弧度经过人机工程校核，座椅靠背的倾斜角度设定在105度左右，既能够保证使用者乘坐时的腰部支撑，也不会因为过度后仰导致行进过程中重心后倾引发侧翻风险。座椅与靠背采用平板式承载结构设计，预留了软垫安装的固定点位，实际生产时可在硬质承载板上加装海绵、皮革材质的软垫，提升长时间乘坐的舒适度，两侧扶手采用可翻折结构设计，当使用者需要从轮椅侧方转移至床面、座椅时，可将扶手向上翻起，消除侧方的结构遮挡，降低转移过程的操作难度。

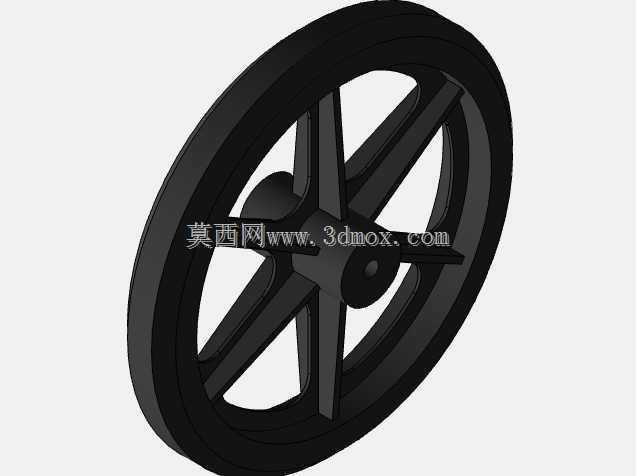

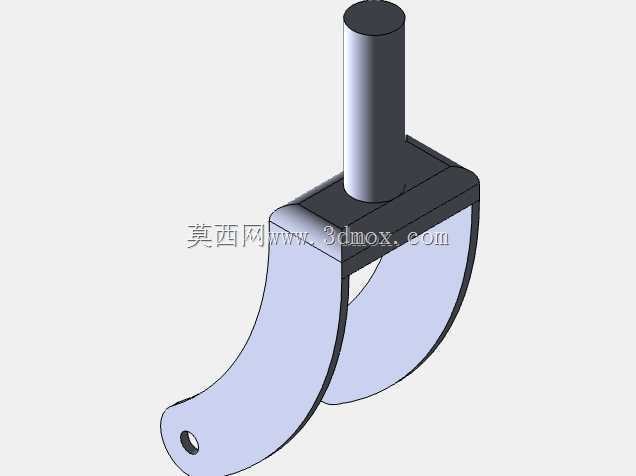

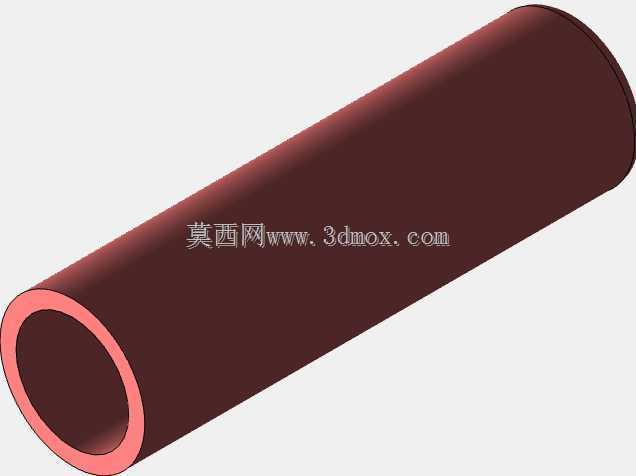

　　前置万向小轮安装在车架前部的转向支架上，支架内置转动轴承，可实现360度自由转向，小轮的直径设定兼顾了越障能力与转向灵活性，面对居家环境中的门槛缝隙、社区路面的小尺寸碎石、减速带时，能够顺利通过不会出现卡滞。脚踏部分采用可翻转结构，当使用者需要上下轮椅时，可将脚踏向上翻起，给腿部留出足够的移动空间，脚踏表面设置防滑凸起纹路，避免使用者脚部放置时出现打滑滑落的情况。从设计思路层面，这款轮椅的结构建模优先考虑了零部件的通用性与可替换性，所有轮组的连接轴、轴承位都采用标准件尺寸规格，后期维护时可直接采购通用标准件进行更换，无需单独开模定制配件，大幅降低后期的使用维护成本。车架的管材选型经过承重校核，管壁厚度设定在满足100kg额定承载的前提下，尽可能减小管壁厚度控制整体重量，方便使用者或陪护人员在需要搬运时，能够单人完成抬运、折叠收纳操作（模型预留了折叠机构的安装位，可根据实际需求加装折叠铰链，实现车架的侧向折叠，折叠后整体宽度可缩小至原宽度的三分之一，能够放入普通家用轿车的后备箱，方便跨区域出行携带）。安装边界方面，这款轮椅的整体宽度控制在650mm以内，能够顺利通过常规住宅的800mm宽度室内门洞、公共建筑的无障碍通道，整体长度控制在1100mm左右，转向半径控制在0.8m以内，在狭小的电梯间、居室内也能够完成灵活转向，不会出现转向卡滞的问题；座椅的离地高度设定在450mm，与常规居家床面、座椅的高度基本持平，方便使用者进行平行移位操作，减少移位过程中的高度差带来的不便；大轮的安装位置经过重心匹配，轮轴中心与座椅的重心点基本处于同一垂直线上，使用者手动拨动轮圈时能够用最小的力驱动轮椅行进，长时间操作也不易产生手部疲劳。

　　结构细节上，车架的所有管材连接处都做了圆弧过渡处理，没有尖锐的棱角凸起，避免使用过程中磕碰划伤使用者；后轮位置预留了刹车机构的安装位，可加装肘节式手刹，使用者在手部拨动轮圈的位置即可操作刹车，停靠在坡面路段时能够锁止轮组，防止溜车风险；推把位置也预留了陪护刹车的安装点位，陪护人员推行时可直接在推把位置控制刹车，应对突发情况能够及时制动。整个建模过程中，所有零部件的配合间隙都按照实际机加工、焊接工艺的公差要求设定，不存在干涉问题，可直接用于结构验证、样机试制的参考，对于康复辅具设计、助残设备研发的结构工程师来说，能够直接在此模型基础上根据特定使用需求调整参数，比如针对儿童使用场景缩小整体尺寸、针对高位截瘫使用者加高靠背增加头枕安装位、针对户外使用场景更换大尺寸越野轮组等，不需要从零开始搭建基础框架，能够大幅缩短前期的建模周期。
