双轴联动太阳能追光发电支撑装置

　　在分布式光伏电站、离网型太阳能供电站点、户外独立光伏供电单元的实际部署场景中，固定倾角的光伏板受太阳高度角、方位角随季节与日内时段变化的影响，全年接收的太阳辐照量存在明显折损，常规固定支架的光伏组件发电效率很难突破安装倾角对应的理论上限，而双轴跟踪结构的支撑装置，能够通过两个维度的角度调整，让光伏板受光面始终保持与入射太阳光垂直的状态，相比同功率固定安装的光伏组件，整体发电量可提升三成以上，尤其适合光照资源季节性差异大、场地开阔无遮挡的郊野、山地、海岛等供电场景。

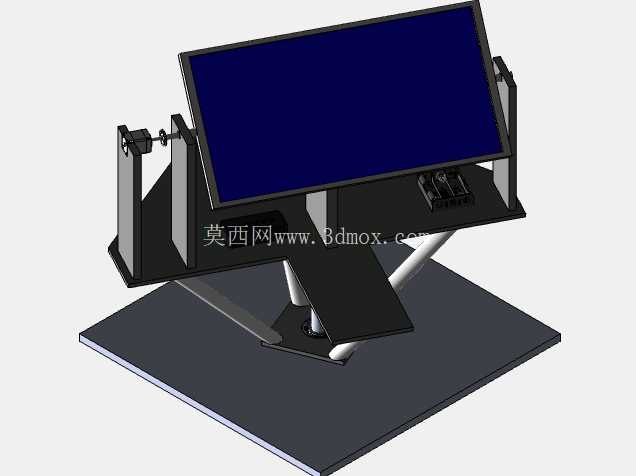

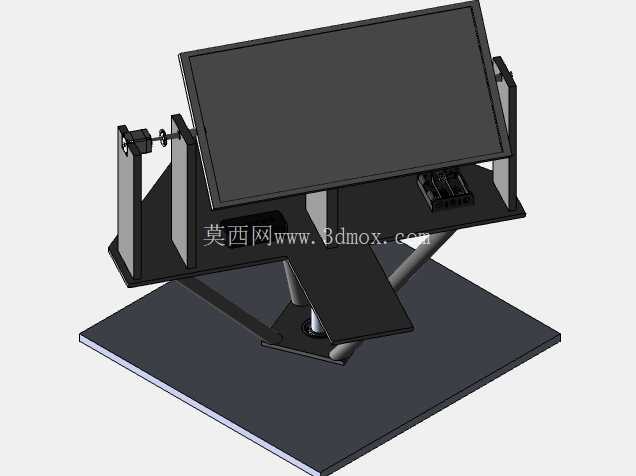

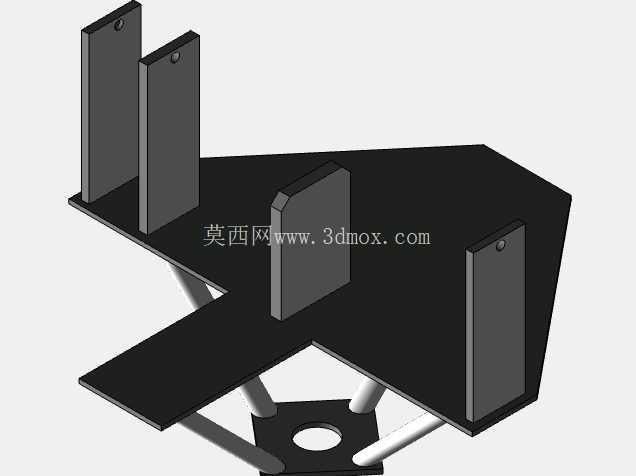

　　这套双轴太阳能跟踪装置的结构设计，从实际安装运维的角度做了多维度的考量，底部采用方形平板式安装基座，基座上设置回转支撑结构，负责整个上部架体的水平方位角调整，可实现360度范围内的角度转动，覆盖太阳从日出到日落的全时段方位变化；上部的俯仰调整支架通过两侧的支撑立柱与回转架体连接，俯仰转轴的转动范围覆盖0到90度区间，可适配不同纬度地区的太阳高度角变化，无论是低纬度地区夏季太阳接近天顶的工况，还是高纬度地区冬季太阳高度角偏低的工况，都能将光伏板调整到最佳受光角度。

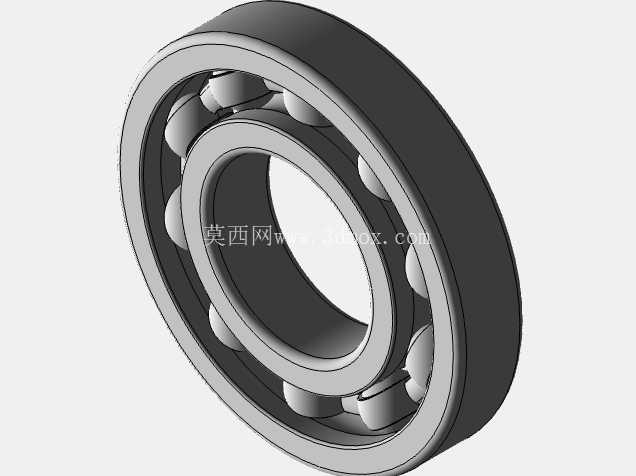

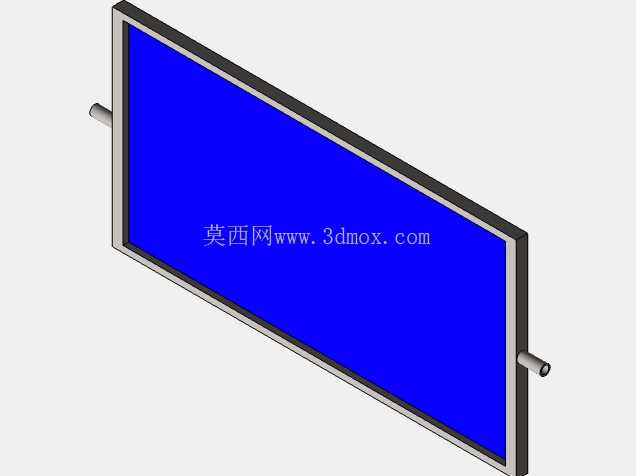

　　从结构受力的角度看，整个架体采用框架式焊接结构设计，光伏板安装平面为矩形框架，框架四周设置压块安装位，可适配常规尺寸的晶硅光伏组件安装，框架背部设置斜向加强筋，平衡组件安装后的重心偏移，避免大风工况下架体出现共振变形；两侧的俯仰支撑立柱采用加厚型材制作，转轴位置配置带座轴承，降低转动过程中的摩擦阻力，同时转轴端预留驱动件安装位，可适配电动推杆、减速电机等不同类型的驱动部件，满足不同成本预算的项目选型需求。

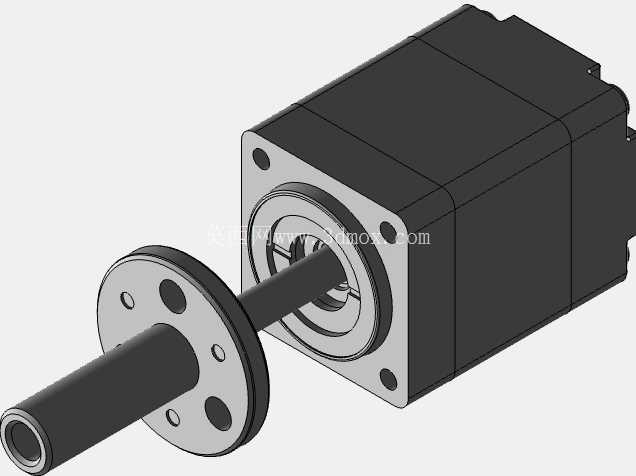

　　方位回转部分的结构设计充分考虑了户外长期运行的可靠性，基座与上部回转架之间采用大直径回转支撑连接，承载能力强，可承受上部光伏组件、架体以及风载荷带来的倾覆力矩，回转驱动部分可配置蜗轮蜗杆减速结构，具备反向自锁特性，即使在驱动断电的情况下，也能锁定当前角度，不会因外力作用出现架体偏移，避免大风天气下组件角度失控引发的结构损坏。

　　安装边界方面，这套装置的底部基座尺寸适配常规的混凝土基础安装，基础预埋螺栓的孔位按照通用光伏支架的安装间距设计，现场施工时不需要额外做定制化的基础改造，上部光伏安装框架的尺寸可根据组件规格灵活调整，单套支架可承载单块或多块标准光伏组件，架体整体的转动空间预留充足，在俯仰和方位转动的全行程范围内，不会出现组件与支撑立柱、基座的结构干涉，现场安装时只需要调整好初始的纬度基准角度，后续配合光感传感器或者天文算法控制系统，即可实现全自动的追光运行，不需要人工频繁调整角度。

　　在实际运维场景中，这套结构的维护点非常少，所有转动副位置都预留了润滑注油孔，日常运维只需要定期加注润滑脂，检查紧固件的防松情况即可，结构件表面采用户外型喷塑处理，可适应酸雨、盐雾、高温暴晒等不同的户外恶劣环境，长期使用不会出现明显的锈蚀老化问题；架体上还预留了线缆穿引的通道，光伏组件的输出线缆可顺着支架内部的走线槽引到下方的电气舱，避免线缆外露被紫外线老化或者被外力破坏，电气舱设置在俯仰架体的中部位置，重心靠近整个回转结构的中心，可降低转动过程中的偏载力矩，提升驱动系统的运行寿命。

　　不同于市面上部分简易单轴跟踪支架只能调整一个维度角度的局限，这套双轴结构可以同时匹配方位和俯仰两个维度的太阳位置变化，即使是在昼夜时长差异大的高纬度地区，也能实现全年时段的最优受光角度匹配，对于离网型的光伏供电系统来说，更高的发电效率意味着可以减少配套蓄电池的容量配置，降低整个供电系统的初始投入成本；对于并网型的分布式光伏电站来说，双轴跟踪带来的发电量提升，可明显缩短项目的投资回报周期。

　　设计过程中还充分考虑了极端天气的防护需求，整个架体的结构强度按照12级风载的工况做了受力校核，当遇到大风极端天气时，控制系统可触发保护模式，将光伏板调整到水平顺风的角度，降低风阻，避免结构被强风损坏；降雪天气下，也可通过调整俯仰角度，让积雪自然滑落，减少积雪对组件的压覆，避免组件被压坏或者积雪遮挡影响发电。整个结构的零部件通用性很强，大部分型材和标准件都可以在市面上直接采购，后期维护更换配件不需要定制加工，降低了全生命周期的运维成本。
