行星轮系减速传动齿轮箱结构

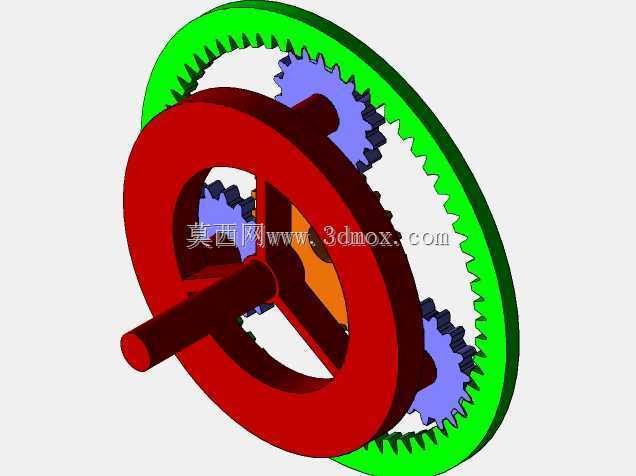

　　这套行星齿轮箱结构采用经典的NGW型行星轮系布局，核心组成包含太阳轮、多个均匀分布的行星轮、带支撑轴的行星架以及集成安装止口的内齿圈，整套传动结构同轴布置，可在极小的安装空间内实现大传动比的动力减速与扭矩放大，相比传统定轴轮系减速结构，同功率参数下体积可缩小40%以上，重量降低30%左右，承载能力却能提升50%以上，非常适合对安装空间、整机重量有严格限制的传动场景。

　　从实际工程应用场景来看，这类行星齿轮箱广泛适配伺服驱动系统、小型动力传输单元、精密传动工位，常见于工业机器人关节驱动、自动化生产线输送工位、小型新能源代步车动力传动、精密机床进给机构、风电变桨驱动单元等场景，可匹配高转速输入的伺服电机、步进电机，将电机端的高转速低扭矩输出转换为作业端需要的低转速高扭矩动力，同时保证传动过程的同轴度，减少额外的传动连接部件，降低整机的装配复杂度。

　　在功能特性层面，这套结构采用三个行星轮周向均布的设计，运行过程中三个行星轮同时与太阳轮、内齿圈啮合，载荷可均匀分配到三组啮合齿面上，单齿承受的接触应力与弯曲应力大幅降低，因此整体抗冲击载荷能力更强，传动过程更平稳，运行噪音远低于同级别的定轴齿轮减速结构。同时因为输入轴与输出轴保持同轴，动力传输过程中不会产生额外的径向偏载，可有效延长支撑轴承的使用寿命，减少后期维护的频次。内齿圈集成在齿轮箱的外壳结构上，既作为传动啮合部件，也承担箱体的防护与安装定位功能，可减少额外的箱体零件数量，降低整机的零件加工成本与装配工序。

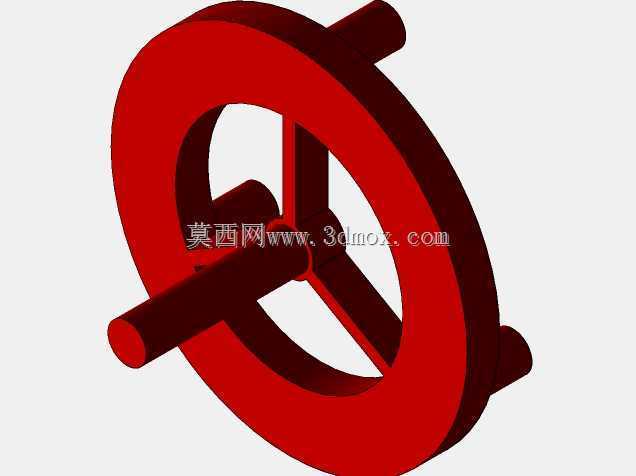

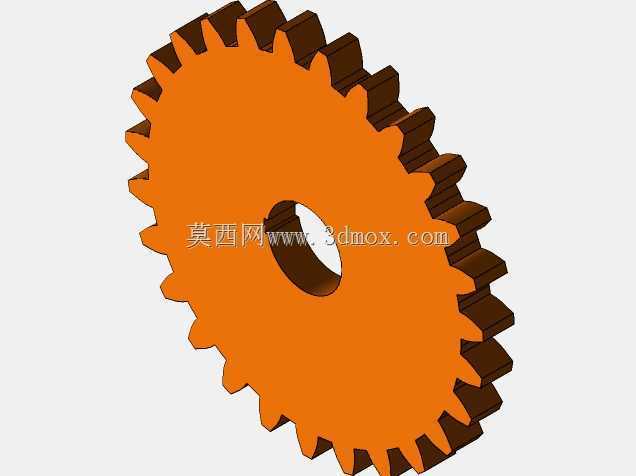

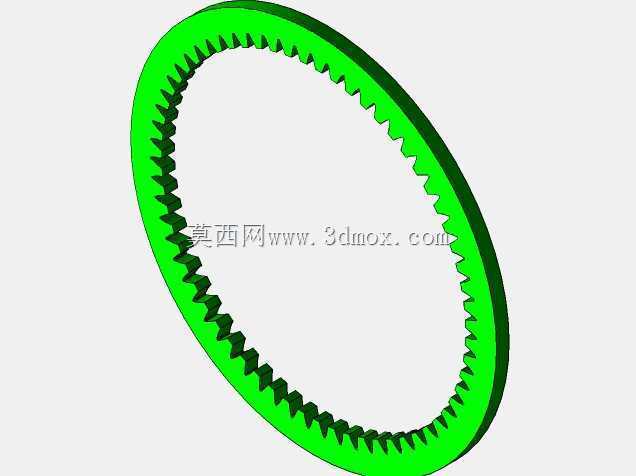

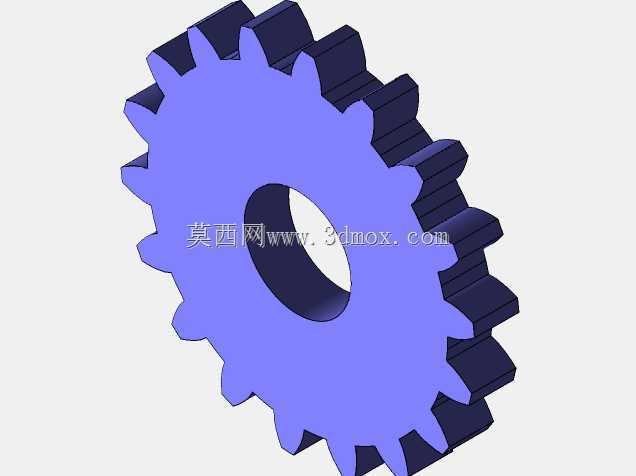

　　设计思路上，这套结构优先考虑了装配工艺性与加工可行性，太阳轮采用直齿圆柱齿轮结构，采用轴齿一体化设计，减少太阳轮与输入轴的连接环节，避免键连接带来的回程间隙；行星轮通过滑动轴承或滚动轴承安装在行星架的支撑轴上，行星架采用辐条式结构，既保证支撑刚度，又能减轻整体重量，三个行星轮的安装轴孔采用同工序一次装夹加工完成，保证三个行星轮的位置度误差控制在0.02mm以内，避免因安装位置偏差导致的啮合卡滞、载荷偏载问题；内齿圈的内齿采用插齿工艺加工，外圆设置安装止口与连接法兰，可直接与设备的安装基座固定，不需要额外设计转接法兰。设计过程中对齿轮的啮合侧隙做了合理控制，既保证传动过程中不会因热膨胀出现卡齿问题，又能将回程间隙控制在精密传动允许的范围内，适配需要正反转频繁切换的传动场景。

　　从安装边界与尺寸适配角度来看，这套同轴布置的齿轮箱所有安装接口均沿中心轴线分布，输入端的太阳轮轴可通过联轴器直接与电机输出轴连接，不需要额外调整中心距；输出端的行星架中心设置输出轴连接孔，可通过平键或胀紧套与负载轴连接；内齿圈法兰上的安装孔沿圆周均匀分布，安装时只需要保证安装基座的止口与内齿圈外止口配合，即可完成整套齿轮箱的定位，不需要复杂的对中调整。整体径向尺寸远小于同参数的二级定轴减速器，轴向尺寸紧凑，可直接嵌入到设备的内部安装空间中，不需要额外预留过大的安装避让位置。设计时也考虑了润滑结构的预留，行星架与内齿圈之间预留有足够的储油空间，可填充润滑脂或注入润滑油，保证齿轮啮合面与行星轮支撑轴承的长期润滑，减少运行过程中的磨损。

　　在实际选型适配过程中，这类行星齿轮箱可根据需要的传动比调整太阳轮与内齿圈的齿数配比，不需要改变整体的安装接口尺寸，即可覆盖3到10范围的单级传动比需求，如果需要更大的传动比，还可以在这套结构的基础上串联多级行星轮系，实现更大范围的减速比覆盖，同时保持整体的同轴传动特性。结构中所有齿轮均采用标准直齿圆柱齿轮参数，不需要定制特殊刀具，加工成本低，后期维护更换配件也更加方便，适合批量生产应用。
