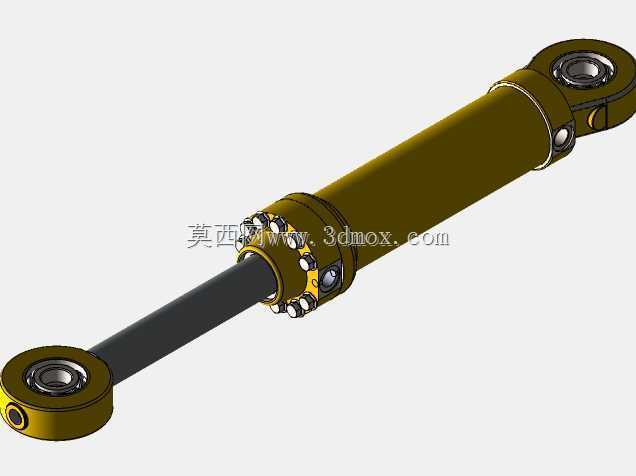

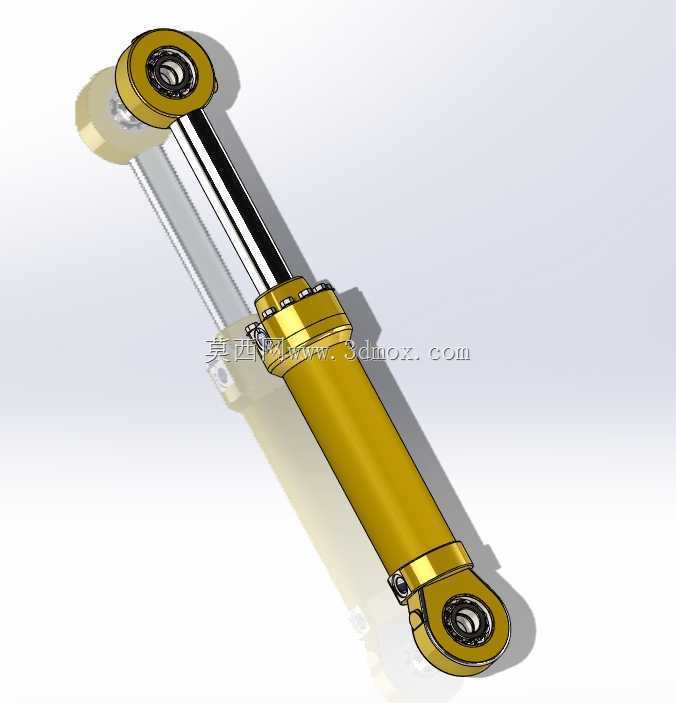

双耳环铰接式液压活塞执行组件

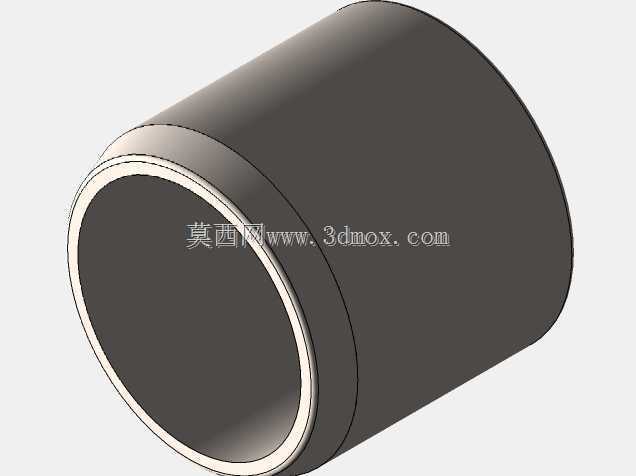

　　在工程机械、重型装备、工业自动化生产线的液压传动回路里，这类双耳环铰接结构的活塞组件是把液压能转化为直线往复机械能的核心执行单元，不像刚性传动的丝杠、曲柄结构只能适配固定轨迹的动力输出，铰接式的安装结构能抵消设备运行中机架形变、安装对位偏差带来的附加径向载荷，避免活塞杆受弯出现密封件偏磨、杆体拉伤的问题。从实际工况适配来看，这类组件常被用在装载机动臂举升回路、挖掘机斗杆驱动位、自动化生产线工件顶升工位、重型货台的翻转驱动环节，不同场景下的负载特性差异很大，冲击载荷大的工程机械场景会在活塞两端加装缓冲套，在行程末端给高压油液提供节流泄压的通道，避免活塞硬撞端盖造成结构件疲劳损坏；而高精度定位的工业工位场景，则会在活塞杆表面加工精度更高的同轴度基准，配合位移传感器实现毫米级的行程位置反馈。

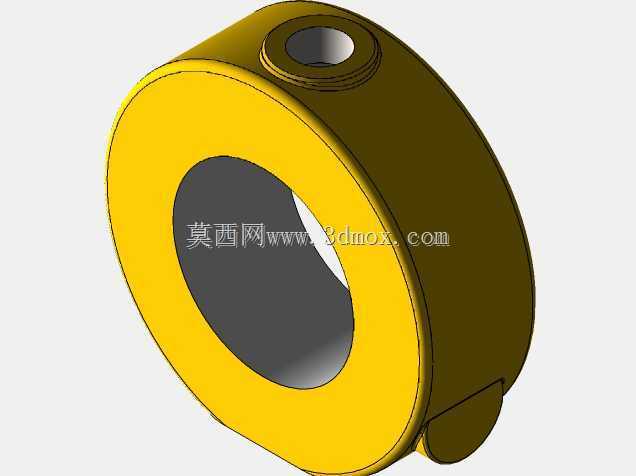

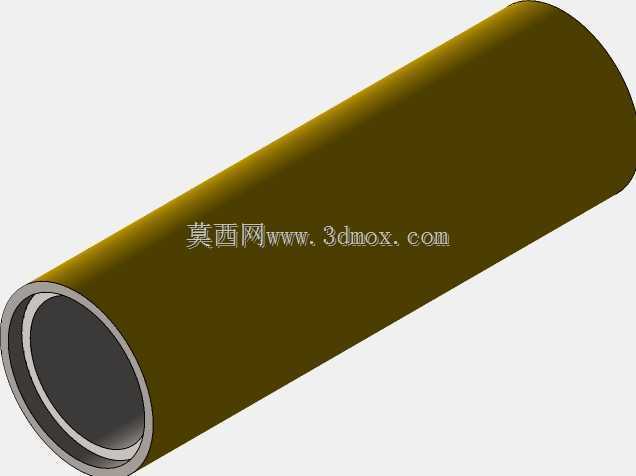

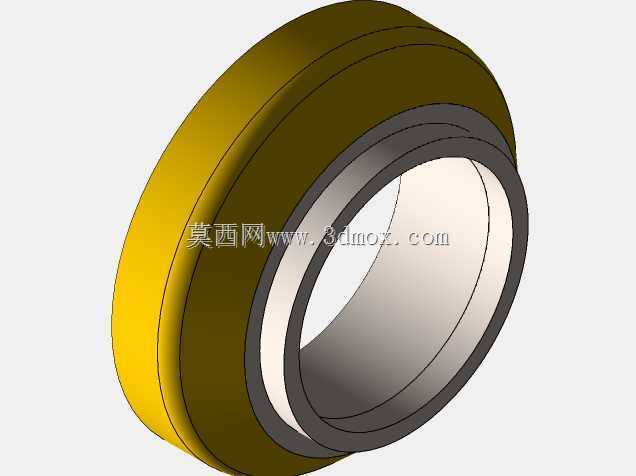

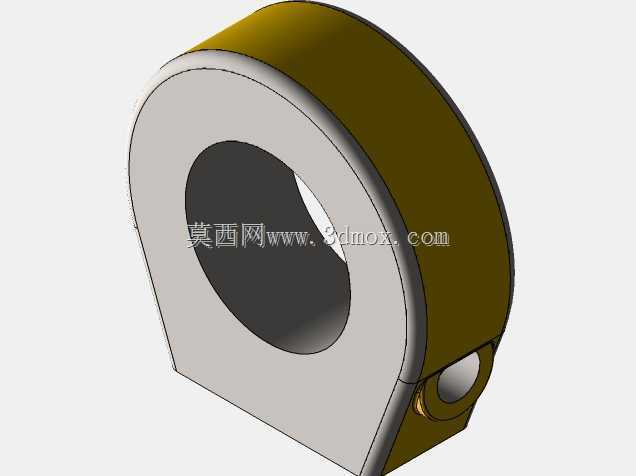

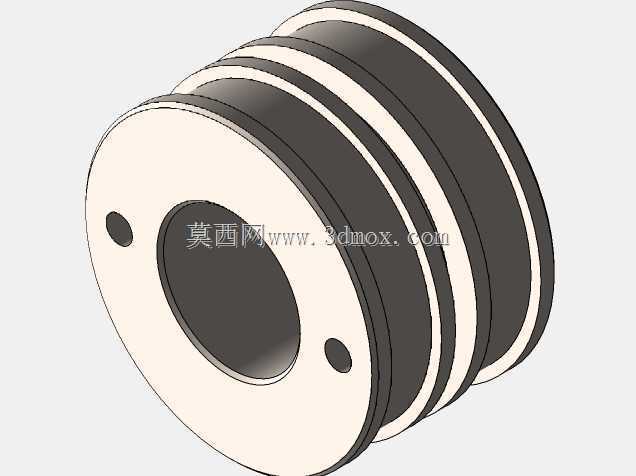

　　设计这套组件的时候，首先要敲定的是两端铰接耳环的安装距，这个尺寸直接决定了组件在设备上的适配边界，耳环内孔镶嵌的是带自润滑特性的关节轴承，允许安装面存在±2°以内的角度偏差，不需要像法兰安装式油缸那样严格控制安装面的平面度与同轴度，现场安装调试的容错率更高。缸筒部分选用的是高精度冷拔无缝管，内壁珩磨到Ra0.4以下的粗糙度，给活塞密封件提供均匀的摩擦面，减少运行过程中的内泄漏；活塞和活塞杆的连接采用卡键式结构，比螺纹连接的抗冲击能力更强，不会因为频繁的往复换向出现螺纹松脱的问题，活塞上的密封组合是格莱圈加导向环的配置，格莱圈负责高压腔的油液密封，导向环采用填充聚四氟乙烯材质，既能给活塞提供径向支撑，又能避免金属活塞和缸筒内壁直接接触出现拉缸故障。

　　活塞杆的表面做了镀硬铬处理，镀层厚度控制在0.03-0.05mm之间，硬度达到HV800以上，既能抵御户外工况的泥沙、水汽腐蚀，又能降低杆密封的磨损速率，杆端的防尘圈采用双唇口结构，外唇口刮除活塞杆表面粘附的灰尘、铁屑等杂质，内唇口阻挡油液外渗，避免出现漏油问题。从安装边界来看，组件收缩状态下的总长度要匹配设备最小安装空间，伸出后的最大行程要满足驱动部件的位移需求，两端耳环的销轴孔径要和设备上的安装支座孔径一致，销轴的剪切强度要满足最大工作推力下的载荷要求，避免运行中出现销轴断裂的故障。

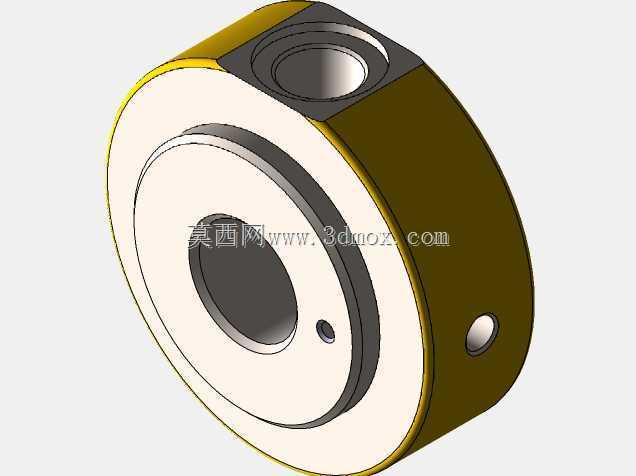

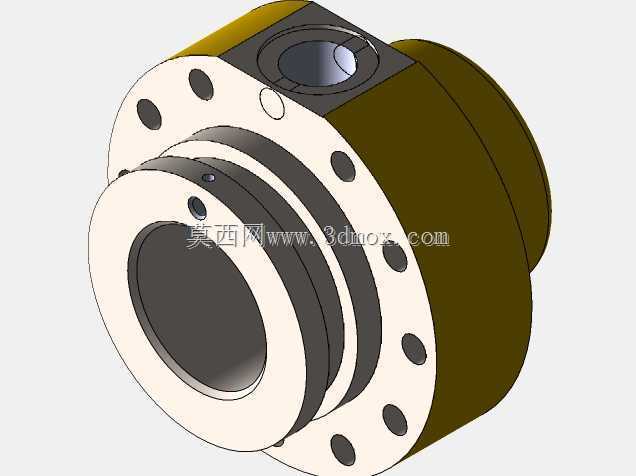

　　实际选型应用的时候，还要结合系统工作压力核算活塞的有效作用面积，无杆腔的作用面积决定了伸出时的最大推力，有杆腔的作用面积决定了缩回时的拉力，要保证在系统额定压力下，输出力能覆盖工况的最大负载加上15%左右的安全余量，避免负载波动时出现推力不足、动作卡顿的问题。另外组件的油口位置设计在缸筒靠近两端端盖的位置，油口螺纹采用标准公制细牙螺纹，配合组合密封垫圈实现管路连接的密封，安装时要注意油口的朝向，方便现场布设液压油管，避免油管和周边结构件出现运动干涉。很多现场故障都和安装对位不准有关，哪怕是铰接结构，也要保证两端耳环的铰接轴线处于平行状态，如果轴线偏斜过大，关节轴承的偏转角度超出设计范围，还是会给活塞杆带来额外的侧向力，时间长了会出现杆密封漏油、活塞杆弯曲变形的问题，所以安装时要先做空载往复动作测试，观察组件运行是否顺畅，有没有卡滞、异响的情况，再逐步加载到额定工作压力。
